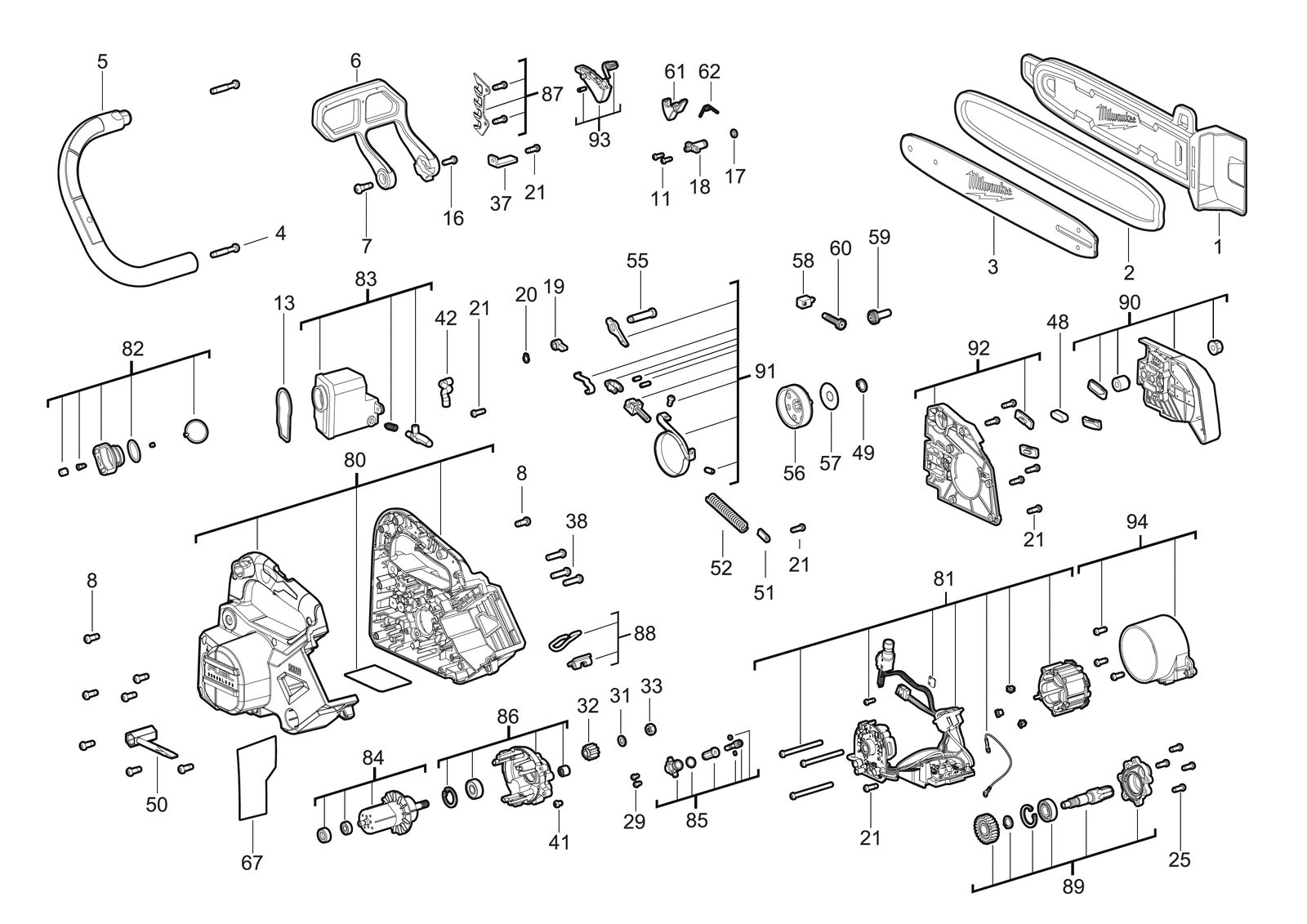

Перфоратор Milwaukee M18FTHCHS35-802 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18FTHCHS35-802. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FTHCHS35-802Артикул инструмента: 4933479589Код схемы: 400050381454 позицииКатегория: Перфораторы и отбойные молотки
Схема инструмента
Таблица деталей — 54 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Safty кожухSAFTY GUARD | 4931494769товар | 1 | 4058546473419 | |
| 2 | 0002 | Saw chain top рукоятка 325lp x 356 x 1.1SAW CHAIN TOP HANDLE 325LP X 356 X 1.1 | 4932480178товар | 1 | 4058546404635 | |
| 3 | 0003 | Guide bar 14in/35cm m18 fthchs35GUIDE BAR 14IN/35CM M18 FTHCHS35 | 4932480173товар | 1 | 4058546404581 | |
| 4 | 0004 | ВинтSCREW | 4931453127товар | 2 | 4002395153411 | |
| 5 | 0005 | РукояткаHANDLE | 4931494739товар | 1 | 4058546473112 | |
| 6 | 0006 | Operating рукояткаOPERATING HANDLE | 4931507237товар | 1 | 4058546597481 | |
| 7 | 0007 | ВинтSCREW | 4931465908товар | 1 | 4058546240080 | |
| 8 | 0008 | ВинтSCREW | 4931465909товар | 8 | 4058546240097 | |
| 9 | 0011 | ВинтSCREW | 4931436686товар | 2 | 4002395258260 | |
| 10 | 0013 | ПрокладкаGASKET | 4931494741товар | 1 | 4058546473136 | |
| 11 | 0016 | ВинтSCREW | 4931465913товар | 1 | 4058546240134 | |
| 12 | 0017 | Уплотнительное кольцоO-RING | 4931465914товар | 1 | 4058546240141 | |
| 13 | 0018 | Разъём / соединительCONNECTOR | 4931465915товар | 1 | 4058546240158 | |
| 14 | 0019 | ВыключательSWITCH | 4931465916товар | 1 | 4058546240165 | |
| 15 | 0020 | Стопорное кольцоHOLDING RING | 4931465917товар | 1 | 4058546240172 | |
| 16 | 0021 | ВинтSCREW | 660024030товар | 8 | 4002395826957 | |
| 17 | 0025 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 18 | 0029 | ВинтSCREW | 4931435474товар | 2 | 4002395891634 | |
| 19 | 0031 | ШайбаWASHER | 4931494742товар | 1 | 4058546473143 | |
| 20 | 0032 | PinionPINION | 4931494743товар | 1 | 4058546473150 | |
| 21 | 0033 | ГайкаNUT | 4931494744товар | 1 | 4058546473167 | |
| 22 | 0037 | Core lifter кольцоCORE LIFTER RING | 4931465928товар | 1 | 4058546240288 | |
| 23 | 0038 | ВинтSCREW | 4931465929товар | 3 | 4058546240295 | |
| 24 | 0041 | ВинтSCREW | 4931494745товар | 1 | 4058546473174 | |
| 25 | 0042 | ТрубкаTUBE | 4931494746товар | 1 | 4058546473181 | |
| 26 | 0048 | Подошва / площадкаPAD | 4931494747товар | 1 | 4058546473198 | |
| 27 | 0049 | Snap кольцоSNAP RING | 4931472833товар | 1 | 4058546331351 | |
| 28 | 0050 | КлючWRENCH | 4931465931товар | 1 | 4058546240318 | |
| 29 | 0051 | Retaining пластинаRETAINING PLATE | 4931465940товар | 1 | 4058546240400 | |
| 30 | 0052 | ПружинаSPRING | 4931465941товар | 1 | 4058546240417 | |
| 31 | 0055 | БолтBOLT | 4931465944товар | 1 | 4058546240448 | |
| 32 | 0056 | Clutch discCLUTCH DISC | 4931494748товар | 1 | 4058546473204 | |
| 33 | 0057 | ШайбаWASHER | 4931494749товар | 1 | 4058546473211 | |
| 34 | 0058 | Cross bracketCROSS BRACKET | 4931494750товар | 1 | 4058546473228 | |
| 35 | 0059 | ВинтSCREW | 4931465949товар | 1 | 4058546240493 | |
| 36 | 0060 | Cross bracketCROSS BRACKET | 4931494751товар | 1 | 4058546473235 | |
| 37 | 0061 | РычагLEVER | 4931494752товар | 1 | 4058546473242 | |
| 38 | 0062 | ПружинаSPRING | 4931494753товар | 1 | 4058546473259 | |
| 39 | 0067 | Шильдик / табличка данныхRATING PLATE | 4931507244товар | 1 | 4058546597559 | |
| 40 | 0080 | КорпусHOUSING | 4931507239товар | 1 | 4058546597504 | |
| 41 | 0081 | СтаторSTATOR | 4931507240товар | 1 | 4058546597511 | |
| 42 | 0082 | Крышка колпачокCOVER CAP | 4931473747товар | 1 | 4058546356231 | |
| 43 | 0083 | БакTANK | 4931494757товар | 1 | 4058546473297 | |
| 44 | 0084 | РоторROTOR | 4931494758товар | 1 | 4058546473303 | |
| 45 | 0085 | Oil насосOIL PUMP | 4931494759товар | 1 | 4058546473310 | |
| 46 | 0086 | Шестерня кейсGEAR CASE | 4931494760товар | 1 | 4058546473327 | |
| 47 | 0087 | SpikeSPIKE | 4931507241товар | 1 | 4058546597528 | |
| 48 | 0088 | КрюкHOOK | 4931494762товар | 1 | 4058546473341 | |
| 49 | 0089 | Крышка в сбореCOVER ASSY | 4931494763товар | 1 | 4058546473358 | |
| 50 | 0090 | Guide комплектGUIDE KIT | 4931507242товар | 1 | 4058546597535 | |
| 51 | 0091 | Brake discBRAKE DISC | 4931507243товар | 1 | 4058546597542 | |
| 52 | 0092 | КрышкаCOVER | 4931494766товар | 1 | 4058546473389 | |
| 53 | 0093 | Комплект защитной крышкиGUARD CAP SET | 4931494767товар | 1 | 4058546473396 | |
| 54 | 0094 | Двигатель крышкаMOTOR COVER | 4931494768товар | 1 | 4058546473402 |
