Пила Milwaukee M18FSX-801C — взрыв-схема
Сервисная страница: Пила Milwaukee M18FSX-801C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FSX-801CАртикул инструмента: 4933499177Код схемы: 400046768043 позицииКатегория: Пилы, лобзики и инструмент для резки

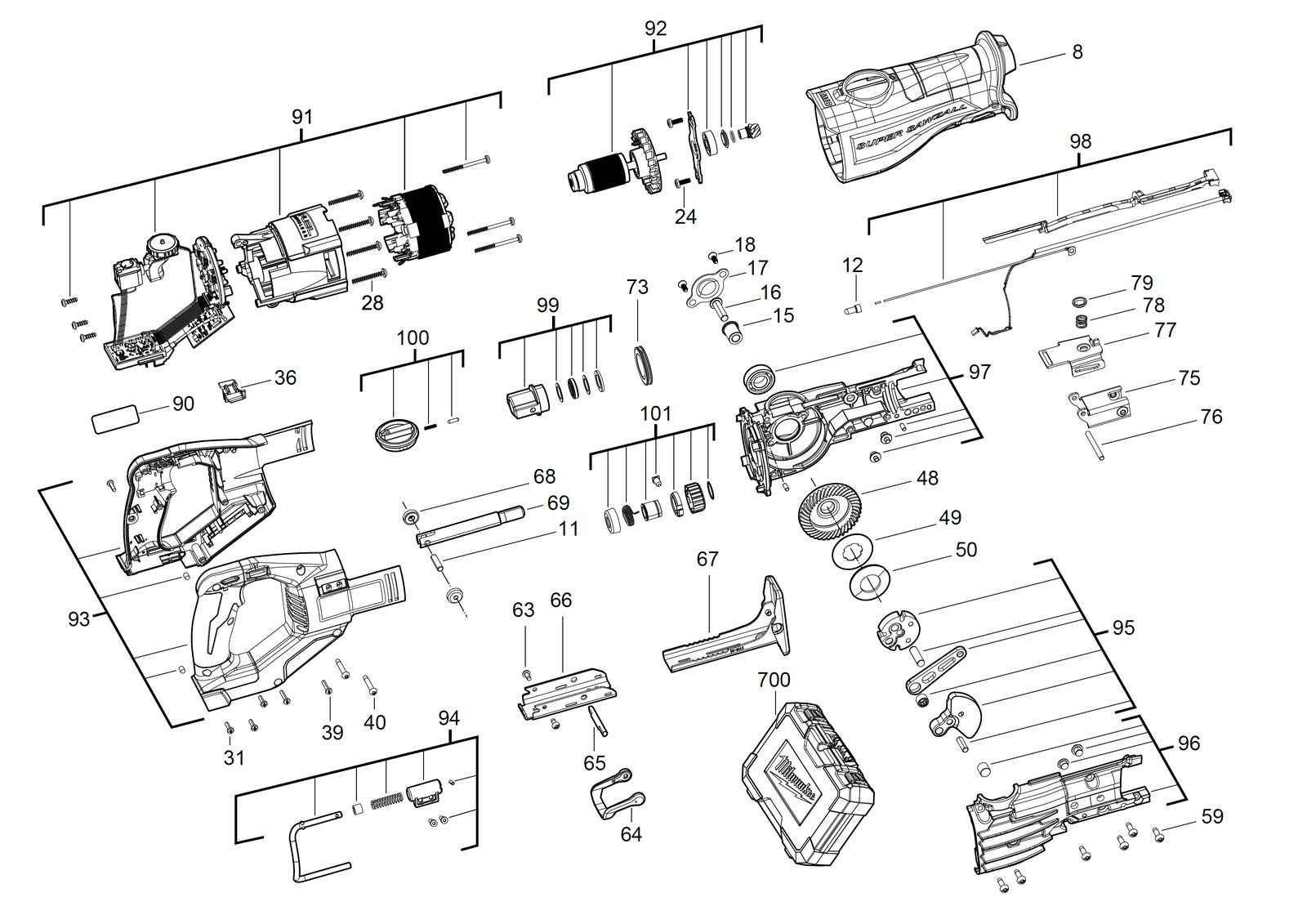

Схема инструмента
Таблица деталей — 43 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0008 | Шестерня редуктор insulationGEAR BOX INSULATION | 4931465639товар | 1 | 4058546237394 | |
| 2 | 0011 | ШтифтPIN | 4931465640товар | 1 | 4058546237400 | |
| 3 | 0012 | Разъём / соединительCONNECTOR | 4931453770товар | 1 | 4002395142378 | |
| 4 | 0015 | Distance держательDISTANCE HOLDER | 4931436034товар | 1 | 4002395172177 | |
| 5 | 0016 | ВинтSCREW | 4931436035товар | 1 | 4002395878383 | |
| 6 | 0017 | ПластинаPLATE | 4931436036товар | 1 | 4002395878390 | |
| 7 | 0018 | ВинтSCREW | 4931453200товар | 2 | 4002395151561 | |
| 8 | 0024 | ВинтSCREW | 4931436635товар | 2 | 4002395258017 | |
| 9 | 0028 | ВинтSCREW | 4931436564товар | 4 | 4002395257614 | |
| 10 | 0031 | ВинтSCREW | 4931454146товар | 4 | 4002395285600 | |
| 11 | 0036 | Lock release комплектLOCK RELEASE KIT | 4931465643товар | 1 | 4058546237431 | |
| 12 | 0039 | ВинтSCREW | 06827261товар | 2 | 4058546068967 | |
| 13 | 0040 | ВинтSCREW | 4931465644товар | 2 | 4058546237448 | |
| 14 | 0048 | Пара конических шестерёнBEVEL GEAR PAIR | 4931453356товар | 1 | 4002395162536 | |
| 15 | 0049 | ПластинаPLATE | 4931436030товар | 1 | 4002395878345 | |
| 16 | 0050 | ПружинаSPRING | 4931436031товар | 1 | 4002395878352 | |
| 17 | 0059 | ВинтSCREW | 4931435228товар | 6 | 4002395860128 | |
| 18 | 0063 | ВинтSCREW | 06827253товар | 2 | 4058546068950 | |
| 19 | 0064 | Lock release комплектLOCK RELEASE KIT | 4931465645товар | 1 | 4058546237455 | |
| 20 | 0065 | ШтифтPIN | 44601635товар | 1 | 4058546073930 | |
| 21 | 0066 | ДержательHOLDER | 4931436026товар | 1 | 4002395878307 | |
| 22 | 0067 | Distance держательDISTANCE HOLDER | 4931465646товар | 1 | 4058546237462 | |
| 23 | 0068 | SpacerSPACER | 4931465647товар | 2 | 4058546237479 | |
| 24 | 0069 | ТолкательRAM | 4931465648товар | 1 | 4058546237486 | |
| 25 | 0073 | УплотнениеSEAL | 4931436021товар | 1 | 4002395877652 | |
| 26 | 0075 | Supporting пластинаSUPPORTING PLATE | 4931465649товар | 1 | 4058546237493 | |
| 27 | 0076 | ШтифтPIN | 4931465650товар | 1 | 4058546237509 | |
| 28 | 0077 | Guide pieceGUIDE PIECE | 4931465651товар | 1 | 4058546237516 | |
| 29 | 0078 | ПружинаSPRING | 4931465652товар | 1 | 4058546237523 | |
| 30 | 0079 | ВтулкаSLEEVE | 4931465653товар | 1 | 4058546237530 | |
| 31 | 0090 | Шильдик / табличка данныхRATING PLATE | 4931465654товар | 1 | 4058546237547 | |
| 32 | 0091 | Print.curiut выключательPRINT.CURIUT SWITCH | 4931465655товар | 1 | 4058546237554 | |
| 33 | 0092 | Ротор / якорьARMATURE | 4931465656товар | 1 | 4058546237561 | |
| 34 | 0093 | Комплект рукояткиHANDLE SET | 4931508542товар | 1 | 4058546632045 | |
| 35 | 0094 | КрюкHOOK | 4931465658товар | 1 | 4058546237585 | |
| 36 | 0095 | Crank в сбореCRANK ASSEMBLY | 4931465659товар | 1 | 4058546237592 | |
| 37 | 0096 | Корпус правыйHOUSING RIGHT | 4931465660товар | 1 | 4058546237608 | |
| 38 | 0097 | Корпус левыйHOUSING LEFT | 4931465661товар | 1 | 4058546237615 | |
| 39 | 0098 | Фонарь трубаLIGHT PIPE | 4931465662товар | 1 | 4058546237622 | |
| 40 | 0099 | BushBUSH | 4931453359товар | 1 | 4002395162567 | |
| 41 | 0100 | Rotary sliderROTARY SLIDER | 4931465663товар | 1 | 4058546237639 | |
| 42 | 0101 | Элемент блокировкиINTERLOCK ELEMENT | 4931508543товар | 1 | 4058546632052 | |
| 43 | 0700 | КейсCARRYING CASE | 4931465665товар | 1 | 4058546237653 |
