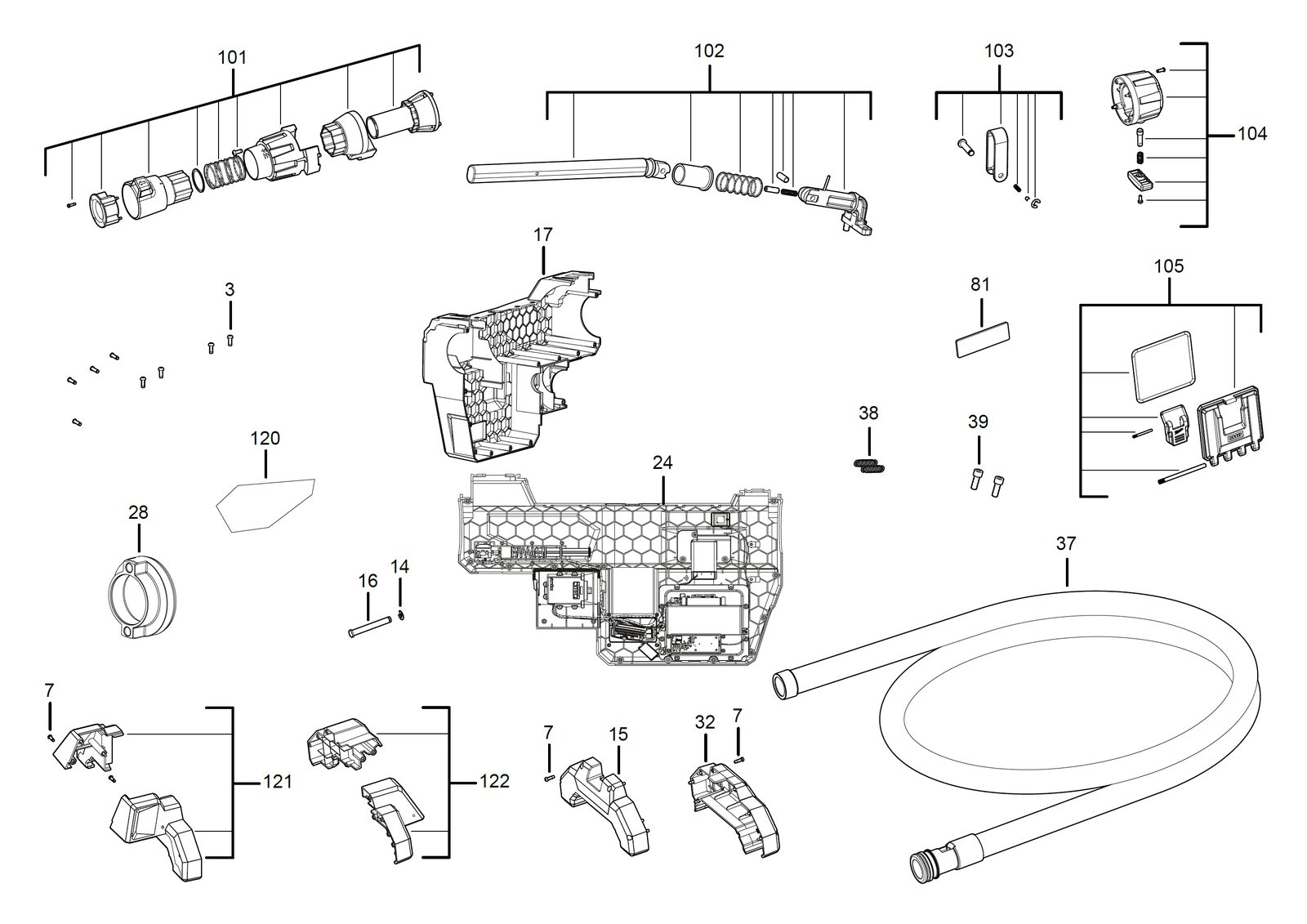

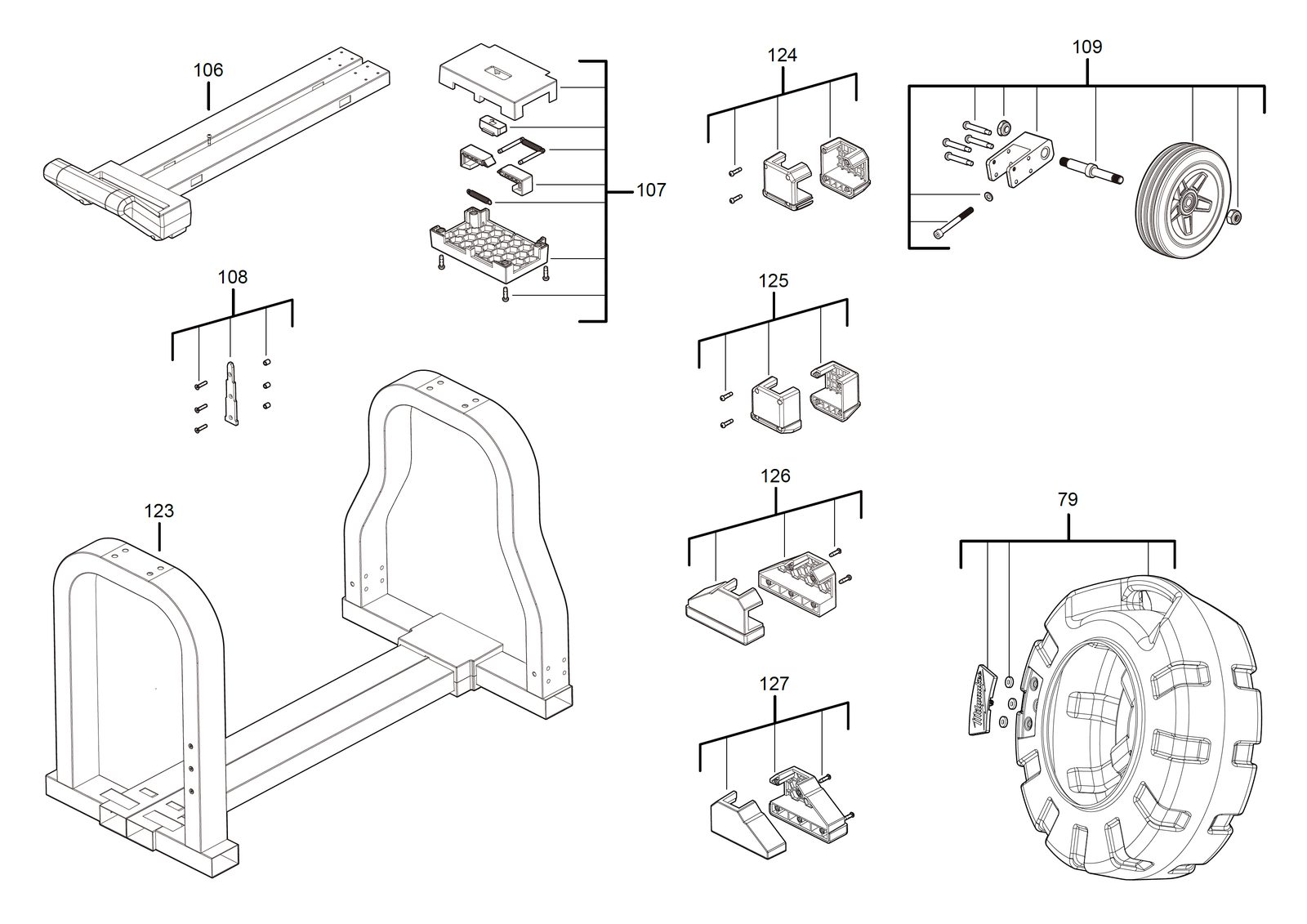

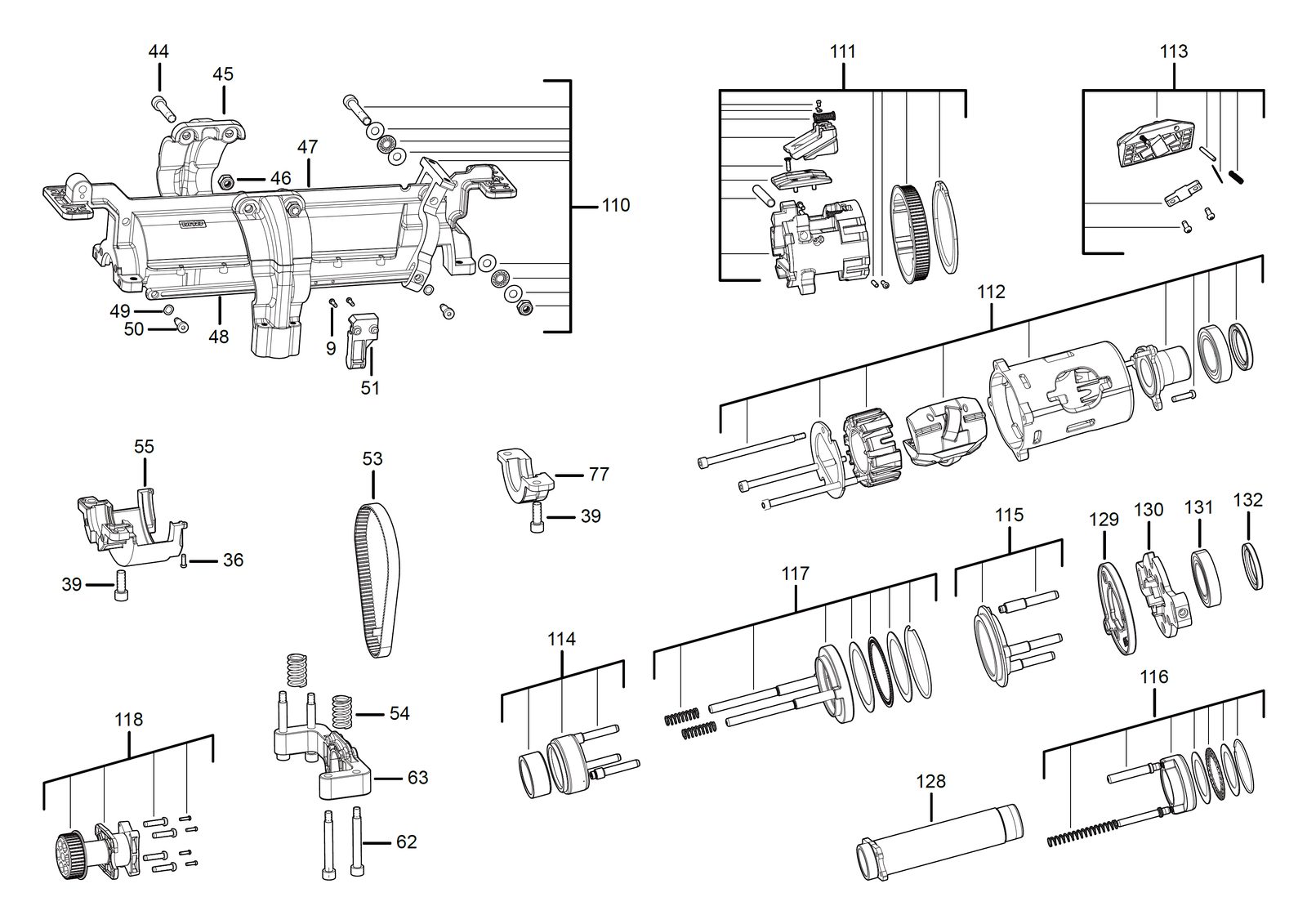

Прочистная машина Milwaukee M18FSSM-0 — взрыв-схема
Сервисная страница: Прочистная машина Milwaukee M18FSSM-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FSSM-0Артикул инструмента: 4933471411Код схемы: 400047492660 позицийКатегория: Сантехнический и прочистной инструмент
Таблица деталей — 60 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931436390товар | 6 | 4002395249589 | |
| 2 | 0007 | ВинтSCREW | 4931465326товар | 5 | — | |
| 3 | 0009 | ВинтSCREW | 4931454853товар | 2 | 4058546020279 | |
| 4 | 0014 | КольцоRING | 4931452661товар | 2 | 4002395172320 | |
| 5 | 0015 | КрышкаCOVER | 4931473159товар | 1 | 4058546334611 | |
| 6 | 0016 | ШтифтPIN | 4931473160товар | 1 | 4058546334628 | |
| 7 | 0017 | КрышкаCOVER | 4931473161товар | 1 | 4058546334635 | |
| 8 | 0024 | ЭлектронныйELECTRONIC | 4931473162товар | 1 | 4058546334642 | |
| 9 | 0028 | Name пластинаNAME PLATE | 4931473163товар | 1 | 4058546334659 | |
| 10 | 0032 | КрышкаCOVER | 4931473164товар | 1 | 4058546334666 | |
| 11 | 0036 | ВинтSCREW | 4931435150товар | 2 | 4002395859948 | |
| 12 | 0037 | Large guide hose for fssmLarge Guide Hose for FSSM | 4932471720товар | 1 | 4058546296193 | |
| 13 | 0038 | ПружинаSPRING | 4931473165товар | 2 | 4058546334673 | |
| 14 | 0039 | ВинтSCREW | 4931454039товар | 4 | 4002395280681 | |
| 15 | 0044 | ВинтSCREW | 4931473166товар | 2 | 4058546334680 | |
| 16 | 0045 | КронштейнBRACKET | 4931473167товар | 2 | 4058546334697 | |
| 17 | 0046 | ГайкаNUT | 4931473168товар | 2 | 4058546334703 | |
| 18 | 0047 | Крышка редуктораGEAR BOX COVER | 4931473169товар | 1 | 4058546334710 | |
| 19 | 0048 | ШтокROD | 4931473170товар | 2 | 4058546334727 | |
| 20 | 0049 | Пружина шайбаSPRING WASHER | 4931473171товар | 4 | 4058546334734 | |
| 21 | 0050 | ВинтSCREW | 4931473172товар | 4 | 4058546334741 | |
| 22 | 0051 | Link blockLINK BLOCK | 4931473173товар | 1 | 4058546334758 | |
| 23 | 0053 | Toothed beltTOOTHED BELT | 4931473174товар | 1 | 4058546334765 | |
| 24 | 0054 | ПружинаSPRING | 4931473175товар | 2 | 4058546334772 | |
| 25 | 0055 | Подшипник bracketBEARING BRACKET | 4931473176товар | 1 | 4058546334789 | |
| 26 | 0062 | ВинтSCREW | 4931473177товар | 4 | 4058546334796 | |
| 27 | 0063 | Двигатель supportMOTOR SUPPORT | 4931473178товар | 1 | 4058546334802 | |
| 28 | 0077 | Подшипник bracketBEARING BRACKET | 4931473179товар | 1 | 4058546334819 | |
| 29 | 0081 | Foam резиновыйFOAM RUBBER | 4931473180товар | 1 | 4058546334826 | |
| 30 | 0101 | Indexing sleeveINDEXING SLEEVE | 4931473181товар | 1 | 4058546334833 | |
| 31 | 0102 | Выключатель barSWITCH BAR | 4931473182товар | 1 | 4058546334840 | |
| 32 | 0103 | Holding bracketHOLDING BRACKET | 4931473183товар | 1 | 4058546334857 | |
| 33 | 0104 | CollarCOLLAR | 4931473184товар | 1 | 4058546334864 | |
| 34 | 0105 | КолпачокCAP | 4931473185товар | 1 | 4058546334871 | |
| 35 | 0106 | РукояткаHANDLE | 4931473186товар | 1 | 4058546334888 | |
| 36 | 0107 | Элемент блокировкиINTERLOCK ELEMENT | 4931473187товар | 1 | 4058546334895 | |
| 37 | 0108 | КрюкHOOK | 4931473188товар | 1 | 4058546334901 | |
| 38 | 0109 | КолесоWHEEL | 4931473189товар | 2 | 4058546334918 | |
| 39 | 0110 | Connection комплектCONNECTION SET | 4931473190товар | 1 | 4058546334925 | |
| 40 | 0111 | Drive shankDRIVE SHANK | 4931473191товар | 1 | 4058546334932 | |
| 41 | 0112 | Feed шпиндельFEED SPINDLE | 4931473192товар | 1 | — | |
| 42 | 0113 | ЦангаCOLLET | 4931473193товар | 1 | 4058546334956 | |
| 43 | 0114 | Thrust collarTHRUST COLLAR | 4931473194товар | 1 | 4058546334963 | |
| 44 | 0115 | Thrust collarTHRUST COLLAR | 4931473195товар | 1 | 4058546334970 | |
| 45 | 0116 | Thrust pieceTHRUST PIECE | 4931473196товар | 1 | 4058546334987 | |
| 46 | 0117 | Thrust pieceTHRUST PIECE | 4931473197товар | 1 | 4058546334994 | |
| 47 | 0118 | РедукторGEAR BOX | 4931473198товар | 1 | — | |
| 48 | 0120 | Шильдик / табличка данныхRATING PLATE | 4931473199товар | 1 | 4058546335014 | |
| 49 | 0121 | КрышкаCOVER | 4931473200товар | 1 | 4058546335021 | |
| 50 | 0122 | КрышкаCOVER | 4931473201товар | 1 | 4058546335038 | |
| 51 | 0123 | FrameFRAME | 4931473202товар | 1 | 4058546335045 | |
| 52 | 0124 | FootFOOT | 4931473203товар | 1 | 4058546335052 | |
| 53 | 0125 | FootFOOT | 4931473204товар | 1 | 4058546335069 | |
| 54 | 0126 | FootFOOT | 4931473205товар | 1 | 4058546335076 | |
| 55 | 0127 | FootFOOT | 4931473206товар | 1 | 4058546335083 | |
| 56 | 0128 | Guide sleeveGUIDE SLEEVE | 4931473207товар | 1 | 4058546335090 | |
| 57 | 0129 | Guide пластинаGUIDE PLATE | 4931473208товар | 1 | 4058546335106 | |
| 58 | 0130 | Backing пластинаBACKING PLATE | 4931473209товар | 1 | 4058546335113 | |
| 59 | 0131 | Шариковый подшипникBALL BEARING | 4931473210товар | 1 | 4058546335120 | |
| 60 | 0132 | ПрокладкаGASKET | 4931473211товар | 1 | 4058546335137 |
