Шуруповёрт для гипсокартона Milwaukee M18FSGC-202X IN2 — взрыв-схема
Сервисная страница: Шуруповёрт для гипсокартона Milwaukee M18FSGC-202X IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FSGC-202X IN2Артикул инструмента: 4933459199Код схемы: 400045805528 позицийКатегория: Дрели и шуруповёрты

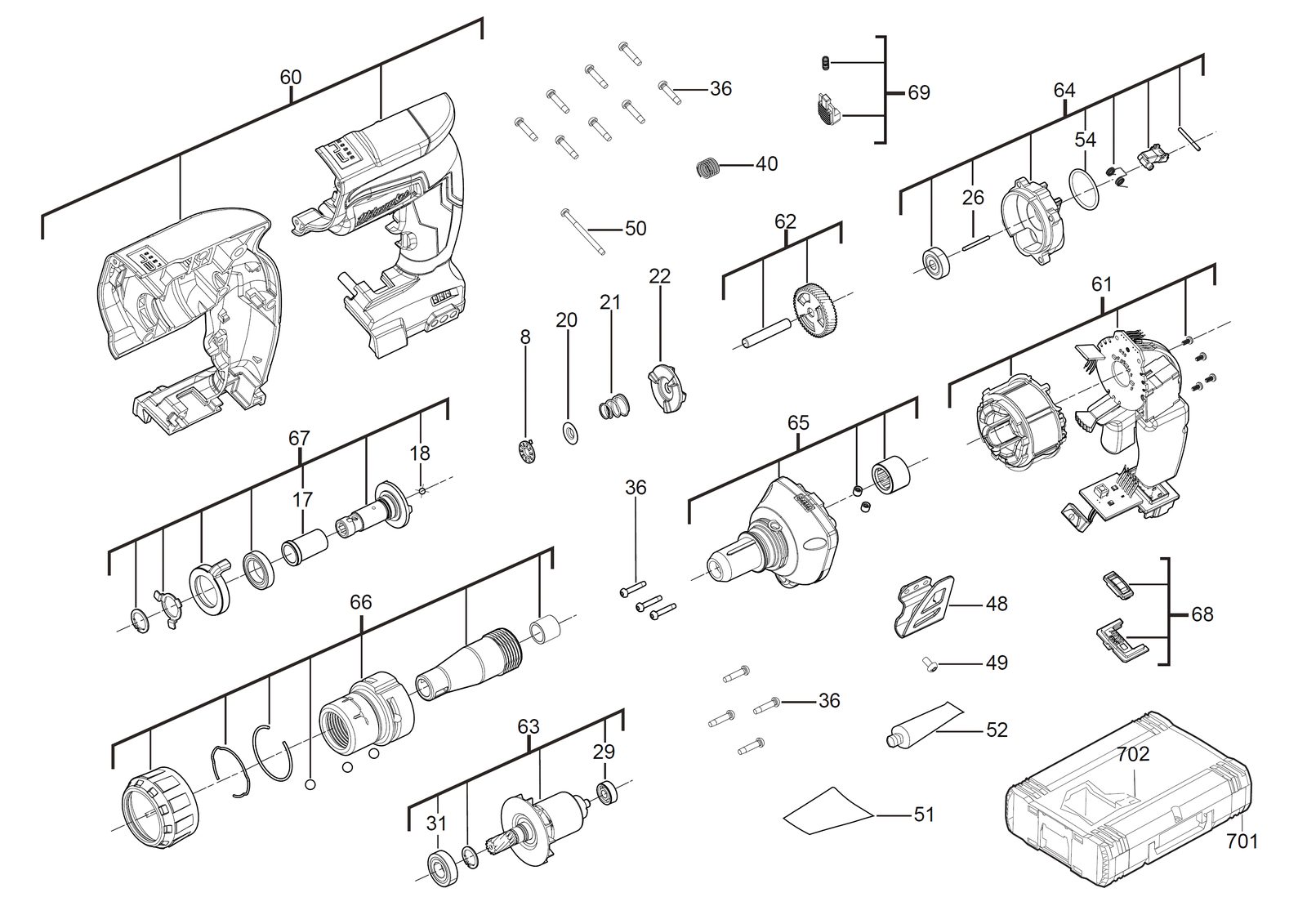

Схема инструмента
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0008 | Игольчатый bushNEEDLE BUSH | 4931454926товар | 1 | 4058546021009 | |
| 2 | 0017 | ВтулкаSLEEVE | 4931454927товар | 1 | 4058546021016 | |
| 3 | 0018 | ШарикBALL | 4931454928товар | 1 | 4058546021023 | |
| 4 | 0020 | ШайбаWASHER | 4931454929товар | 1 | 4058546021030 | |
| 5 | 0021 | ПружинаSPRING | 4931454930товар | 1 | 4058546021047 | |
| 6 | 0022 | ClutchCLUTCH | 4931454931товар | 1 | 4058546021054 | |
| 7 | 0026 | ШтифтPIN | 4931454932товар | 1 | 4058546021061 | |
| 8 | 0029 | Шариковый подшипникBALL BEARING | 4931436014товар | 1 | 4002395875399 | |
| 9 | 0031 | Шариковый подшипникBALL BEARING | 4931454933товар | 1 | 4058546021078 | |
| 10 | 0036 | ВинтSCREW | 660570005товар | 15 | 4002395827329 | |
| 11 | 0040 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 12 | 0048 | ДержательHOLDER | 4931453220товар | 1 | 4002395152537 | |
| 13 | 0049 | ВинтSCREW | 4931436566товар | 1 | 4002395257638 | |
| 14 | 0050 | ВинтSCREW | 4931453244товар | 1 | 4002395153978 | |
| 15 | 0051 | Шильдик / табличка данныхRATING PLATE | 4931454934товар | 1 | 4058546021085 | |
| 16 | 0052 | GreaseGREASE | 49085270товар | 1 | — | |
| 17 | 0054 | Уплотнительное кольцоO-RING | 4931454935товар | 1 | 4058546021092 | |
| 18 | 0060 | КорпусHOUSING | 4931454936товар | 1 | 4058546021108 | |
| 19 | 0061 | Electric в сбореELECTRIC COMPLETE | 4931454937товар | 1 | 4058546021115 | |
| 20 | 0062 | Coupling комплектCOUPLING SET | 4931454938товар | 1 | 4058546021122 | |
| 21 | 0063 | Ротор / якорьARMATURE | 4931454939товар | 1 | 4058546021139 | |
| 22 | 0064 | Корпус редуктораGEAR BOX HOUSING | 4931454940товар | 1 | 4058546021146 | |
| 23 | 0065 | РедукторGEAR BOX | 4931454941товар | 1 | 4058546021153 | |
| 24 | 0066 | NosepieceNOSEPIECE | 4931454942товар | 1 | 4058546021160 | |
| 25 | 0067 | Coupling комплектCOUPLING SET | 4931454943товар | 1 | 4058546021177 | |
| 26 | 0068 | Выключатель leverSWITCH LEVER | 4931454944товар | 1 | 4058546021184 | |
| 27 | 0069 | Фиксирующий pieceLOCKING PIECE | 4931454945товар | 1 | 4058546021191 | |
| 28 | 0702 | ВставкаINSERT | 4931454946товар | 1 | 4058546021207 |
