Угловая шлифовальная машина Milwaukee M18FSAGV125XB-0 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18FSAGV125XB-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FSAGV125XB-0Артикул инструмента: 4933499158Код схемы: 400048328331 позицияКатегория: Угловые шлифовальные машины

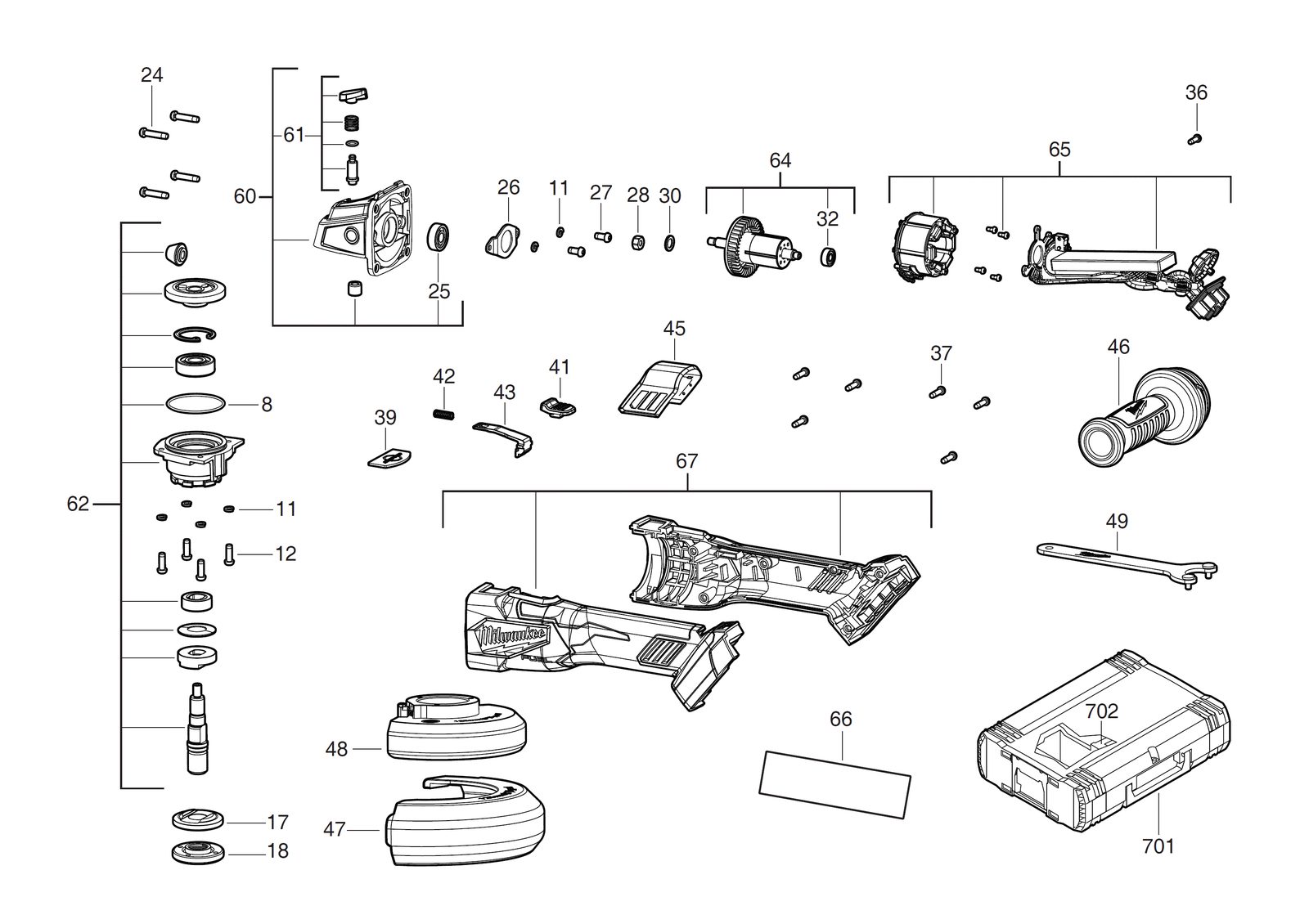

Схема инструмента
Таблица деталей — 31 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0008 | Уплотнительное кольцоO-RING | 4931479267товар | 1 | 4058546385828 | |
| 2 | 0011 | Защитный шайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 3 | 0012 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 4 | 0017 | ФланецFLANGE | 4931479268товар | 1 | 4058546385835 | |
| 5 | 0018 | Фланцевая гайкаFLANGE NUT | 4931441309товар | 1 | 4002395887699 | |
| 6 | 0024 | ВинтSCREW | 660024030товар | 4 | 4002395826957 | |
| 7 | 0025 | Шариковый подшипникBALL BEARING | 4931448373товар | 1 | 4002395250769 | |
| 8 | 0026 | RetainerRETAINER | 4931479269товар | 1 | 4058546385842 | |
| 9 | 0027 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 10 | 0028 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 11 | 0030 | ШайбаWASHER | 4931479270товар | 1 | 4058546385859 | |
| 12 | 0032 | Шариковый подшипникBALL BEARING | 4931479271товар | 1 | 4058546385866 | |
| 13 | 0036 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 14 | 0037 | ВинтSCREW | 660031017товар | 6 | 4002395825189 | |
| 15 | 0039 | КрышкаCOVER | 4931479398товар | 1 | 4058546387136 | |
| 16 | 0041 | SliderSLIDER | 4931479272товар | 1 | 4058546385873 | |
| 17 | 0042 | ПружинаSPRING | 4931479273товар | 1 | 4058546385880 | |
| 18 | 0043 | Sleeve guideSLEEVE GUIDE | 4931479399товар | 1 | 4058546387143 | |
| 19 | 0045 | Dust колпачокDUST CAP | 4931479275товар | 1 | 4058546385903 | |
| 20 | 0046 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 21 | 0047 | Cutting кожухCUTTING GUARD | 4931479288товар | 1 | 4058546386030 | |
| 22 | 0048 | Защитный кожухGUARD | 4931479287товар | 1 | 4058546386023 | |
| 23 | 0049 | КлючWRENCH | 4931479278товар | 1 | 4058546385934 | |
| 24 | 0060 | РедукторGEAR BOX | 4931479402товар | 1 | 4058546387174 | |
| 25 | 0061 | Шпиндель lockSPINDLE LOCK | 4931479280товар | 1 | 4058546385958 | |
| 26 | 0062 | Шпиндель комплектSPINDLE KIT | 4931479281товар | 1 | 4058546385965 | |
| 27 | 0064 | РоторROTOR | 4931479282товар | 1 | 4058546385972 | |
| 28 | 0065 | Статор / электрическое полеELECTRIC FIELD | 4931479411товар | 1 | 4058546387266 | |
| 29 | 0066 | Шильдик / табличка данныхRATING PLATE | 4931479412товар | 1 | 4058546387273 | |
| 30 | 0067 | КорпусHOUSING | 4931479413товар | 1 | 4058546387280 | |
| 31 | 0702 | ВставкаINSERT | 4931479286товар | 1 | 4058546386016 |
