Угловая шлифовальная машина Milwaukee M18FSAGSVO125X-502X — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18FSAGSVO125X-502X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FSAGSVO125X-502XАртикул инструмента: 4933493553Код схемы: 400049776043 позицииКатегория: Угловые шлифовальные машины

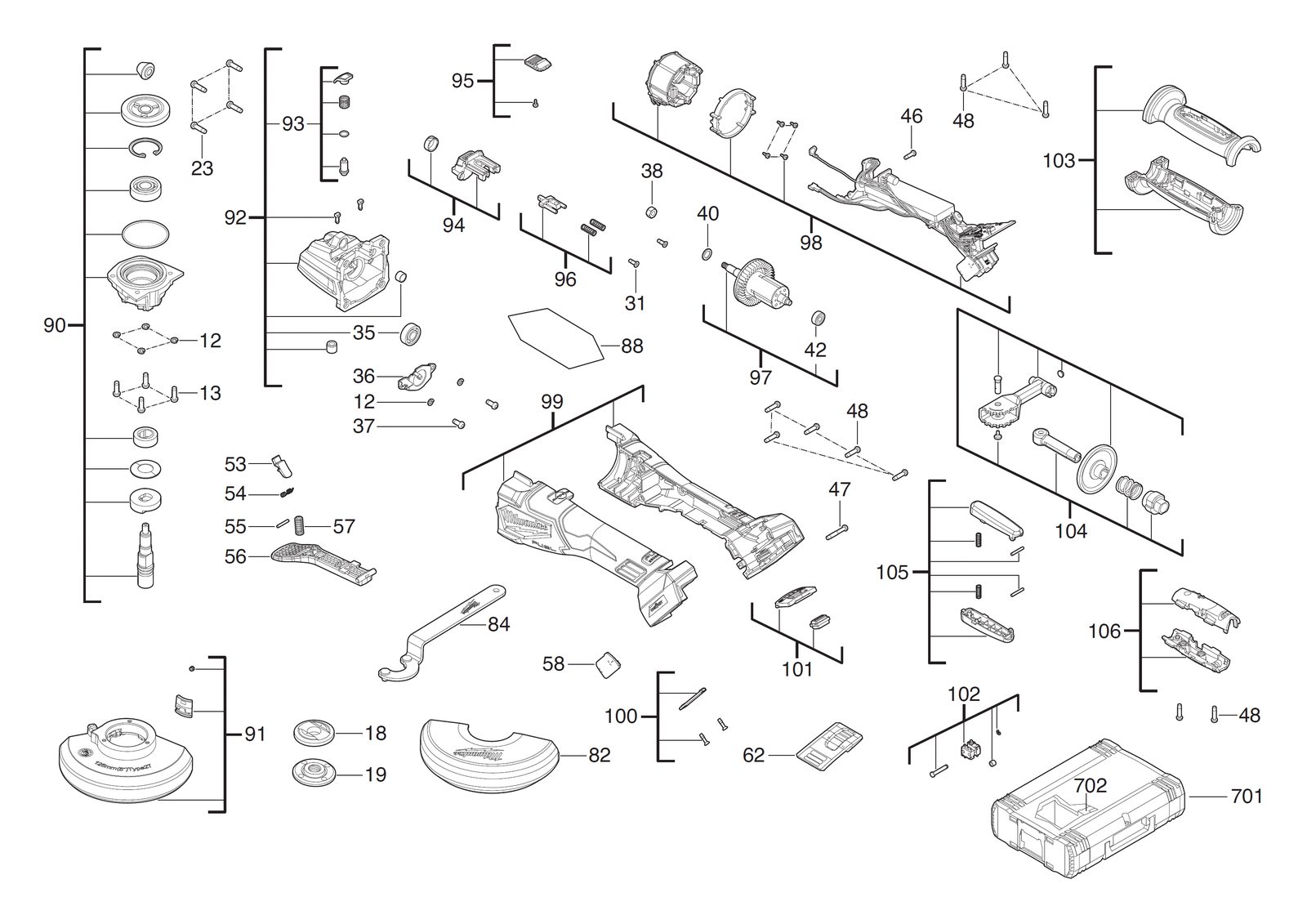

Схема инструмента
Таблица деталей — 43 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0012 | Защитный шайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 2 | 0013 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 3 | 0018 | ФланецFLANGE | 4931479268товар | 1 | 4058546385835 | |
| 4 | 0019 | Фланцевая гайкаFLANGE NUT | 4931441309товар | 1 | 4002395887699 | |
| 5 | 0023 | ВинтSCREW | 660024030товар | 4 | 4002395826957 | |
| 6 | 0031 | ВинтSCREW | 4931496281товар | 2 | 4058546534189 | |
| 7 | 0035 | Шариковый подшипникBALL BEARING | 4931448373товар | 1 | 4002395250769 | |
| 8 | 0036 | RetainerRETAINER | 4931496282товар | 1 | 4058546534196 | |
| 9 | 0037 | ВинтSCREW | 4931473732товар | 2 | 4058546356088 | |
| 10 | 0038 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 11 | 0040 | ШайбаWASHER | 4931479270товар | 1 | 4058546385859 | |
| 12 | 0042 | Шариковый подшипникBALL BEARING | 4931479271товар | 1 | 4058546385866 | |
| 13 | 0046 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 14 | 0047 | ВинтSCREW | 4931496283товар | 1 | 4058546534202 | |
| 15 | 0048 | ВинтSCREW | 660031017товар | 10 | 4002395825189 | |
| 16 | 0053 | Курок / выключательTRIGGER | 4931479404товар | 1 | 4058546387198 | |
| 17 | 0054 | ПружинаSPRING | 4931496284товар | 1 | 4058546534219 | |
| 18 | 0055 | БолтBOLT | 4931454155товар | 1 | 4002395285693 | |
| 19 | 0056 | Курок / выключательTRIGGER | 4931496285товар | 1 | 4058546534226 | |
| 20 | 0057 | ПружинаSPRING | 4931479407товар | 1 | 4058546387228 | |
| 21 | 0058 | ЭлектронныйELECTRONIC | 4931473905товар | 1 | 4058546364731 | |
| 22 | 0062 | КрышкаCOVER | 4931496286товар | 1 | 4058546534233 | |
| 23 | 0082 | Cutting кожухCUTTING GUARD | 4931479288товар | 1 | 4058546386030 | |
| 24 | 0084 | Spanner m14SPANNER M14 | 632145002товар | 1 | 4002395823727 | |
| 25 | 0088 | Шильдик / табличка данныхRATING PLATE | 4931496287товар | 1 | 4058546534240 | |
| 26 | 0090 | ШпиндельSPINDLE | 4931496288товар | 1 | 4058546534257 | |
| 27 | 0091 | Защитный кожухGUARD | 4931496289товар | 1 | 4058546534264 | |
| 28 | 0092 | Шестерня кейсGEAR CASE | 4931496290товар | 1 | 4058546534271 | |
| 29 | 0093 | Lock bottonLOCK BOTTON | 4931496291товар | 1 | 4058546534288 | |
| 30 | 0094 | ConeCONE | 4931496292товар | 1 | 4058546534295 | |
| 31 | 0095 | ВыключательSWITCH | 4931496293товар | 1 | 4058546534301 | |
| 32 | 0096 | ВыключательSWITCH | 4931496294товар | 1 | 4058546534318 | |
| 33 | 0097 | Ротор / якорьARMATURE | 4931496295товар | 1 | 4058546534325 | |
| 34 | 0098 | ЭлектронныйELECTRONIC | 4931496296товар | 1 | 4058546534332 | |
| 35 | 0099 | КорпусHOUSING | 4931496297товар | 1 | 4058546534349 | |
| 36 | 0100 | Корпус колпачокHOUSING CAP | 4931496298товар | 1 | 4058546534356 | |
| 37 | 0101 | ВыключательSWITCH | 4931496299товар | 1 | 4058546534363 | |
| 38 | 0102 | Выключатель в сбореSWITCH ASSEMBLY | 4931496300товар | 1 | 4058546534370 | |
| 39 | 0103 | КорпусHOUSING | 4931496301товар | 1 | 4058546534387 | |
| 40 | 0104 | РукояткаHANDLE | 4931496302товар | 1 | 4058546534394 | |
| 41 | 0105 | ВыключательSWITCH | 4931496303товар | 1 | 4058546534400 | |
| 42 | 0106 | ВставкаINSERT | 4931496304товар | 1 | 4058546534417 | |
| 43 | 0702 | ВставкаINSERT | 4931496305товар | 1 | 4058546534424 |
