Угловая шлифовальная машина Milwaukee M18FSAGF125XB-0X — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18FSAGF125XB-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FSAGF125XB-0XАртикул инструмента: 4933478438Код схемы: 400050914530 позицийКатегория: Угловые шлифовальные машины

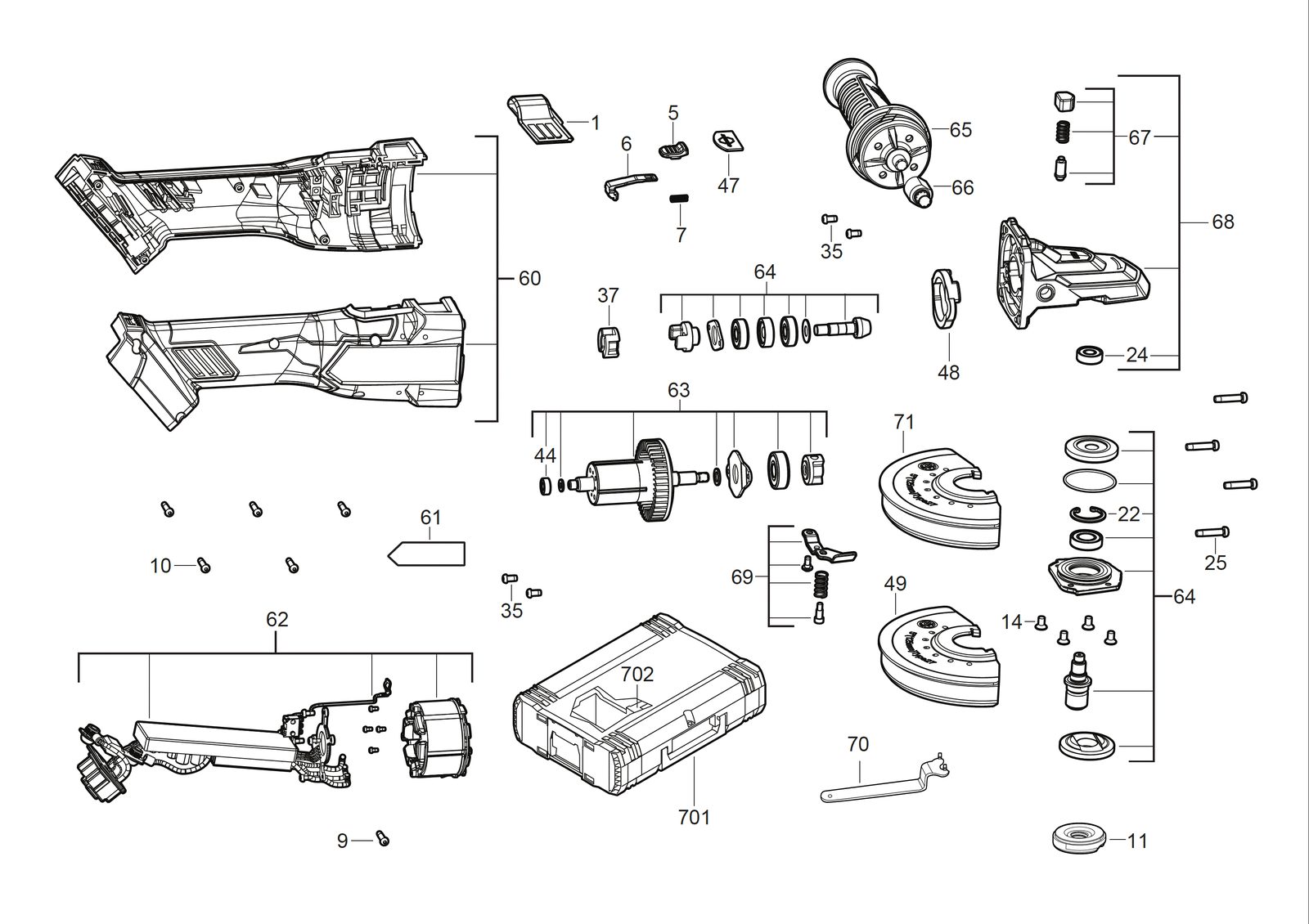

Схема инструмента
Таблица деталей — 30 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Dust колпачокDUST CAP | 4931479275товар | 1 | 4058546385903 | |
| 2 | 0005 | SliderSLIDER | 4931479272товар | 1 | 4058546385873 | |
| 3 | 0006 | Sleeve guideSLEEVE GUIDE | 4931479399товар | 1 | 4058546387143 | |
| 4 | 0007 | ПружинаSPRING | 4931479273товар | 1 | 4058546385880 | |
| 5 | 0009 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 6 | 0010 | ВинтSCREW | 660031017товар | 5 | 4002395825189 | |
| 7 | 0011 | Fixtec гайкаFIXTEC NUT | 4931466273товар | 1 | 4058546274900 | |
| 8 | 0014 | ВинтSCREW | 4931479452товар | 4 | 4058546387679 | |
| 9 | 0022 | Уплотнительное кольцоO-RING | 4931479453товар | 1 | 4058546387686 | |
| 10 | 0024 | Шариковый подшипникBALL BEARING | 4931479454товар | 1 | 4058546387693 | |
| 11 | 0025 | ВинтSCREW | 660024030товар | 4 | 4002395826957 | |
| 12 | 0035 | ВинтSCREW | 4931472712товар | 4 | 4058546330149 | |
| 13 | 0037 | Coupling sleeveCOUPLING SLEEVE | 4931461253товар | 1 | 4058546034252 | |
| 14 | 0044 | Шариковый подшипникBALL BEARING | 4931479271товар | 1 | 4058546385866 | |
| 15 | 0047 | КрышкаCOVER | 4931479398товар | 1 | 4058546387136 | |
| 16 | 0048 | Резиновый bumperRUBBER BUMPER | 4931479455товар | 1 | 4058546387709 | |
| 17 | 0049 | Защитный кожухGUARD | 4931479456товар | 1 | 4058546387716 | |
| 18 | 0060 | КорпусHOUSING | 4931479457товар | 1 | 4058546387723 | |
| 19 | 0061 | Шильдик / табличка данныхRATING PLATE | 4931507941товар | 1 | 4058546626037 | |
| 20 | 0062 | ЭлектронныйELECTRONIC | 4931479459товар | 1 | 4058546387747 | |
| 21 | 0063 | РоторROTOR | 4931479460товар | 1 | 4058546387754 | |
| 22 | 0064 | PinionPINION | 4931479461товар | 1 | 4058546387761 | |
| 23 | 0065 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 24 | 0066 | ExtensionEXTENSION | 4931479462товар | 1 | 4058546387778 | |
| 25 | 0067 | Lock в сбореLOCK COMPLETE | 4931479463товар | 1 | 4058546387785 | |
| 26 | 0068 | Шестерня кейсGEAR CASE | 4931479464товар | 1 | 4058546387792 | |
| 27 | 0069 | Фиксирующий pieceLOCKING PIECE | 4931479465товар | 1 | 4058546387808 | |
| 28 | 0070 | КлючWRENCH | 4931466910товар | 1 | 4058546281274 | |
| 29 | 0071 | Cutting кожухCUTTING GUARD | 4931479466товар | 1 | 4058546387815 | |
| 30 | 0702 | ВставкаINSERT | 4931479467товар | 1 | 4058546387822 |
