Шлифовальная машина Milwaukee M18FROS125-0B — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18FROS125-0B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FROS125-0BАртикул инструмента: 4933498253Код схемы: 400050391023 позицииКатегория: Шлифовальные и полировальные машины

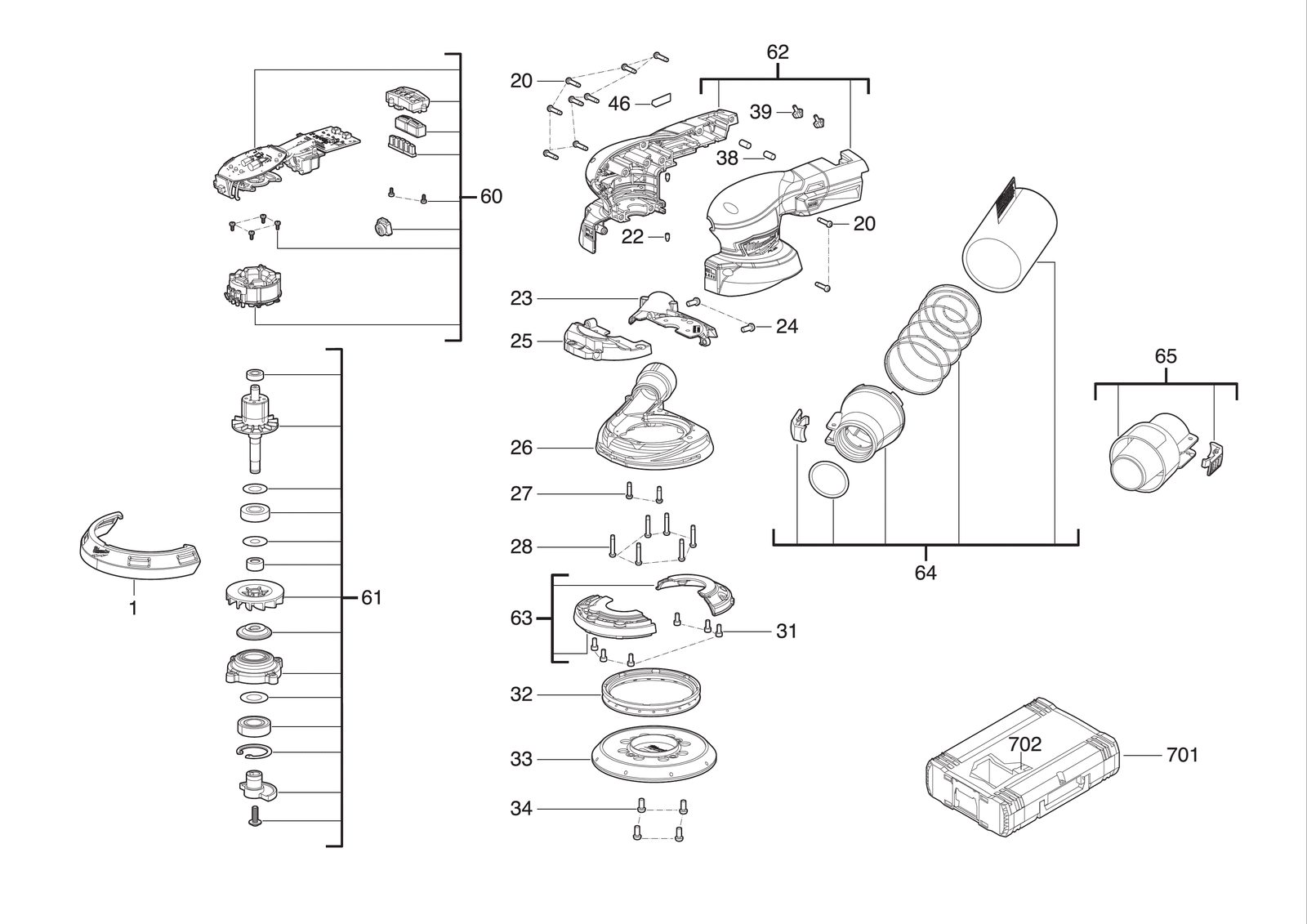

Схема инструмента
Таблица деталей — 23 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Защитный кожухGUARD | 4931506758товар | 1 | 4058546560720 | |
| 2 | 0020 | ВинтSCREW | 4931465499товар | 10 | 4058546235994 | |
| 3 | 0022 | Резиновый колпачокRUBBER CAP | 4931506759товар | 2 | 4058546560737 | |
| 4 | 0023 | Корпус крышкаHOUSING COVER | 4931506760товар | 1 | 4058546560744 | |
| 5 | 0024 | ВинтSCREW | 4931472686товар | 2 | 4058546329884 | |
| 6 | 0025 | Корпус крышкаHOUSING COVER | 4931506761товар | 1 | 4058546560751 | |
| 7 | 0026 | Dust extractionDUST EXTRACTION | 4931506762товар | 1 | 4058546560768 | |
| 8 | 0027 | ВинтSCREW | 660570005товар | 2 | 4002395827329 | |
| 9 | 0028 | ВинтSCREW | 4931453223товар | 6 | 4002395152568 | |
| 10 | 0031 | ВинтSCREW | 4931506763товар | 6 | 4058546560775 | |
| 11 | 0032 | Stop шайбаSTOP WASHER | 4931506764товар | 1 | 4058546560782 | |
| 12 | 0033 | Подошва / площадкаPAD | 4931506765товар | 1 | 4058546560799 | |
| 13 | 0034 | ВинтSCREW | 4931435649товар | 4 | 4002395862931 | |
| 14 | 0038 | Резиновый sleeveRUBBER SLEEVE | 4931506766товар | 2 | 4058546560805 | |
| 15 | 0039 | Резиновый колпачокRUBBER CAP | 4931506767товар | 2 | 4058546560812 | |
| 16 | 0046 | Шильдик / табличка данныхRATING PLATE | 4931506768товар | 1 | 4058546560829 | |
| 17 | 0060 | ЭлектронныйELECTRONIC | 4931506769товар | 1 | 4058546560836 | |
| 18 | 0061 | РоторROTOR | 4931506770товар | 1 | 4058546560843 | |
| 19 | 0062 | КорпусHOUSING | 4931506771товар | 1 | 4058546560850 | |
| 20 | 0063 | Dust reflectorDUST REFLECTOR | 4931506772товар | 1 | 4058546560867 | |
| 21 | 0064 | Dust extractionDUST EXTRACTION | 4931506773товар | 1 | 4058546560874 | |
| 22 | 0065 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931494106товар | 1 | 4058546429874 | |
| 23 | 0702 | ВставкаINSERT | 4931506774товар | 1 | 4058546560881 |
