Шлифовальная машина Milwaukee M18FROP21-0X — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M18FROP21-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FROP21-0XАртикул инструмента: 4933478836Код схемы: 400049113126 позицийКатегория: Шлифовальные и полировальные машины

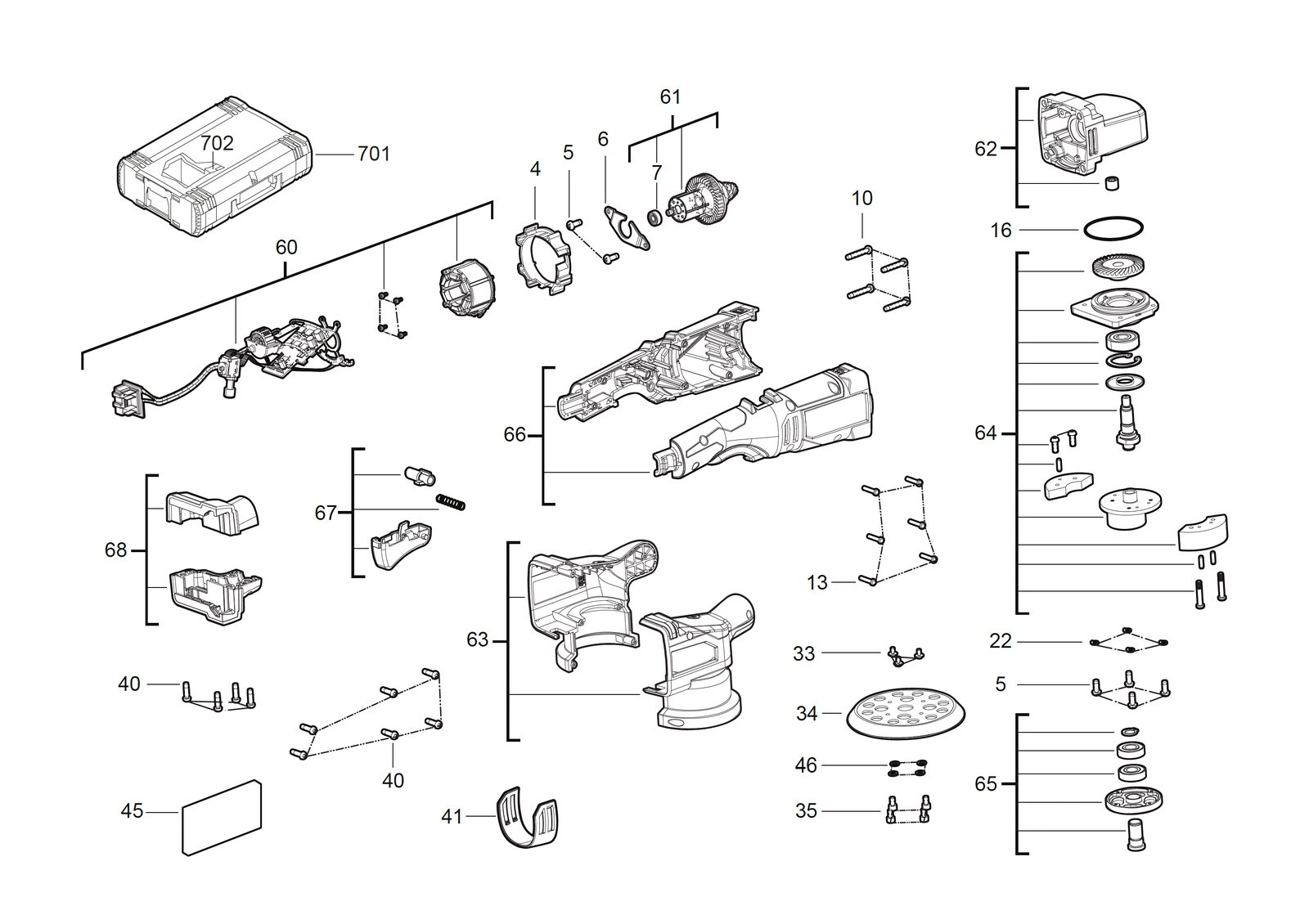

Схема инструмента
Таблица деталей — 26 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931479942товар | 1 | 4058546397050 | |
| 2 | 0005 | ВинтSCREW | 4931479961товар | 6 | 4058546397241 | |
| 3 | 0006 | Clamping пластинаCLAMPING PLATE | 4931479943товар | 1 | 4058546397067 | |
| 4 | 0007 | Шариковый подшипникBALL BEARING | 4931479944товар | 1 | 4058546397074 | |
| 5 | 0010 | ВинтSCREW | 4931435023товар | 4 | 4002395857302 | |
| 6 | 0013 | ВинтSCREW | 4931436757товар | 6 | 4002395809844 | |
| 7 | 0016 | Уплотнительное кольцоO-RING | 4931479945товар | 1 | 4058546397081 | |
| 8 | 0022 | Защитный шайбаPROTECTION WASHER | 680866003товар | 4 | 4002395823895 | |
| 9 | 0033 | ВинтSCREW | 4931479946товар | 3 | 4058546397098 | |
| 10 | 0034 | M18frop bp150 polisher back. pad 150mmM18FROP BP150 Polisher Back. Pad 150mm | 4932479965товар | 1 | 4058546377595 | |
| 11 | 0035 | ВинтSCREW | 4931479947товар | 4 | 4058546397104 | |
| 12 | 0040 | ВинтSCREW | 4931479948товар | 10 | 4058546397111 | |
| 13 | 0041 | Dust кожух колпачокDUST GUARD CAP | 4931479949товар | 1 | 4058546397128 | |
| 14 | 0045 | Шильдик / табличка данныхRATING PLATE | 4931480638товар | 1 | 4058546426538 | |
| 15 | 0046 | ШайбаWASHER | 4931453043товар | 4 | 4002395170081 | |
| 16 | 0060 | ЭлектронныйELECTRONIC | 4931480639товар | 1 | 4058546426545 | |
| 17 | 0061 | РоторROTOR | 4931479952товар | 1 | 4058546397159 | |
| 18 | 0062 | Корпус редуктораGEAR BOX HOUSING | 4931479953товар | 1 | 4058546397166 | |
| 19 | 0063 | КорпусHOUSING | 4931480640товар | 1 | 4058546426552 | |
| 20 | 0064 | Коническая шестерняBEVEL GEAR | 4931480641товар | 1 | 4058546426569 | |
| 21 | 0065 | Drive валDRIVE SHAFT | 4931479956товар | 1 | 4058546397197 | |
| 22 | 0066 | КорпусHOUSING | 4931479957товар | 1 | 4058546397203 | |
| 23 | 0067 | Курок / выключательTRIGGER | 4931479958товар | 1 | 4058546397210 | |
| 24 | 0068 | КорпусHOUSING | 4931479959товар | 1 | 4058546397227 | |
| 25 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 26 | 0702 | ВставкаINSERT | 4931479960товар | 1 | 4058546397234 |
