Сантехнический инструмент Milwaukee M18FRGRO114-0C — взрыв-схема
Сервисная страница: Сантехнический инструмент Milwaukee M18FRGRO114-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FRGRO114-0CАртикул инструмента: 4933479788Код схемы: 400050987534 позицииКатегория: Сантехнический и прочистной инструмент

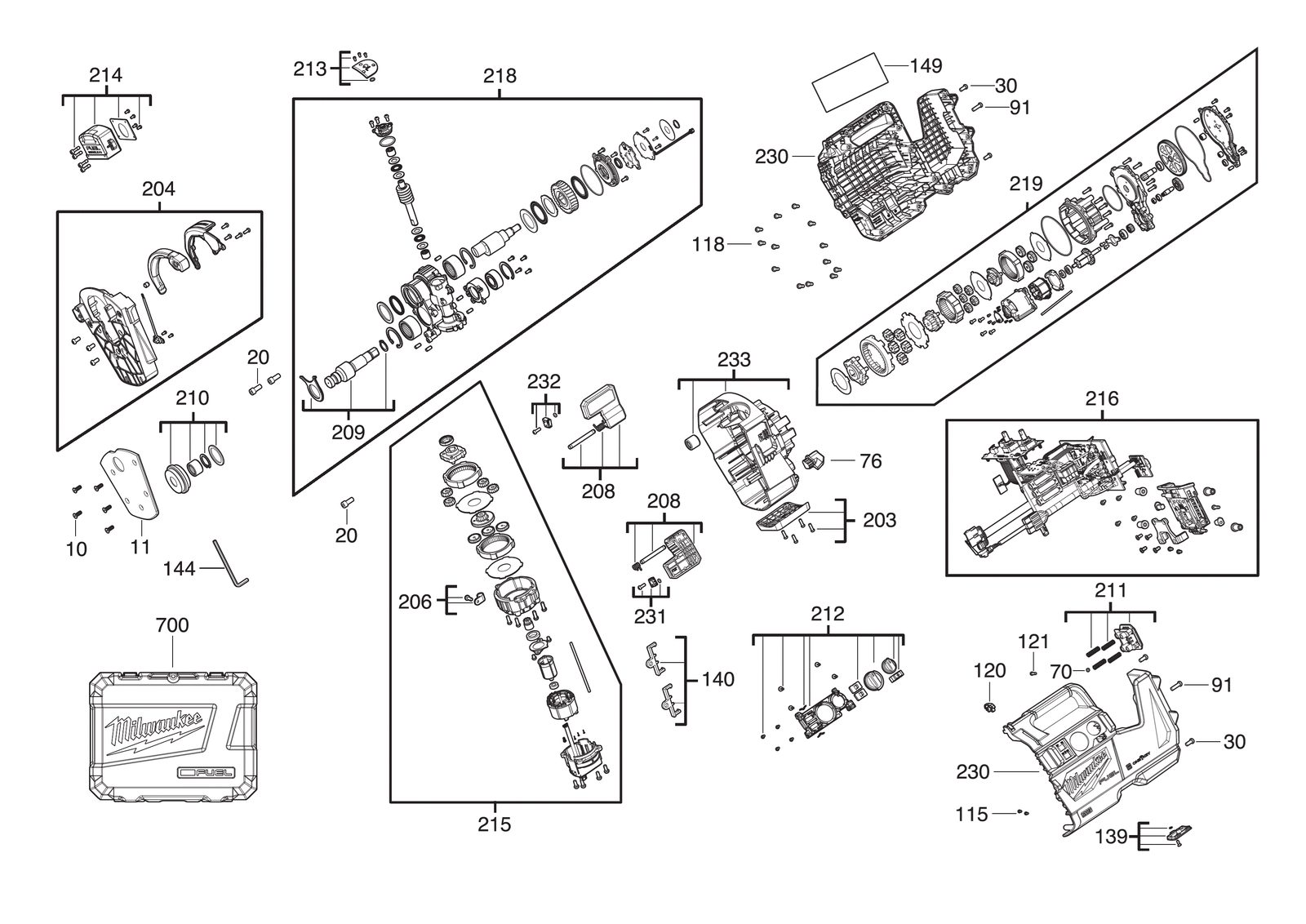

Схема инструмента
Таблица деталей — 34 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0010 | ВинтSCREW | 4931507883товар | 5 | 4058546603946 | |
| 2 | 0011 | ПластинаPLATE | 4931507884товар | 1 | 4058546603953 | |
| 3 | 0020 | ВинтSCREW | 4931507885товар | 3 | 4058546603960 | |
| 4 | 0030 | ВинтSCREW | 4931466678товар | 14 | 4058546278953 | |
| 5 | 0070 | Уплотнительное кольцоO-RING | 4931480707товар | 3 | 4058546427221 | |
| 6 | 0076 | ДержательHOLDER | 4931507886товар | 1 | 4058546603977 | |
| 7 | 0091 | ВинтSCREW | 4931466683товар | 11 | 4058546279004 | |
| 8 | 0115 | ВинтSCREW | 4931472942товар | 5 | 4058546332440 | |
| 9 | 0118 | ВинтSCREW | 4931472832товар | 13 | 4058546331344 | |
| 10 | 0120 | ЛинзаLENS | 4931507887товар | 1 | 4058546603984 | |
| 11 | 0121 | ВинтSCREW | 4931496186товар | 1 | 4058546533236 | |
| 12 | 0139 | Service комплектSERVICE SET | 4931507888товар | 1 | 4058546603991 | |
| 13 | 0140 | Clamp клипсаCLAMP CLIP | 4931472938товар | 2 | 4058546332402 | |
| 14 | 0144 | Hex ключHEX WRENCH | 4931507660товар | 1 | 4058546601713 | |
| 15 | 0149 | Шильдик / табличка данныхRATING PLATE | 4931507889товар | 1 | 4058546604004 | |
| 16 | 0203 | FootFOOT | 4931507890товар | 1 | 4058546604011 | |
| 17 | 0204 | КорпусHOUSING | 4931507891товар | 1 | — | |
| 18 | 0206 | Клипса / фиксаторCLIP | 4931507892товар | 1 | 4058546604035 | |
| 19 | 0208 | Paddle в сбореPADDLE ASSEMBLY | 4931507893товар | 2 | 4058546604042 | |
| 20 | 0209 | ВалSHAFT | 4931507894товар | 1 | 4058546604059 | |
| 21 | 0210 | Комплект подшипниковBEARING KIT | 4931507895товар | 1 | 4058546604066 | |
| 22 | 0211 | КнопкаBUTTON | 4931507896товар | 1 | 4058546604073 | |
| 23 | 0212 | Control panel комплектCONTROL PANEL KIT | 4931507897товар | 1 | 4058546604080 | |
| 24 | 0213 | КрышкаCOVER | 4931507898товар | 1 | 4058546604097 | |
| 25 | 0214 | КрышкаCOVER | 4931507899товар | 1 | 4058546604103 | |
| 26 | 0215 | Шестерня кейсGEAR CASE | 4931507900товар | 1 | 4058546604110 | |
| 27 | 0216 | ЭлектронныйELECTRONIC | 4931507901товар | 1 | 4058546604127 | |
| 28 | 0218 | Шестерня unitGEAR UNIT | 4931507902товар | 1 | 4058546604134 | |
| 29 | 0219 | Шестерня кейсGEAR CASE | 4931507903товар | 1 | 4058546604141 | |
| 30 | 0230 | РукояткаHANDLE | 4931507904товар | 1 | 4058546604158 | |
| 31 | 0231 | Выключатель комплектSWITCH KIT | 4931507905товар | 1 | 4058546604165 | |
| 32 | 0232 | Выключатель комплектSWITCH KIT | 4931507906товар | 1 | 4058546604172 | |
| 33 | 0233 | КорпусHOUSING | 4931507907товар | 1 | 4058546604189 | |
| 34 | 0700 | КейсCARRYING CASE | 4931507908товар | 1 | 4058546604196 |
