Пила Milwaukee M18FRBCO32-0X — взрыв-схема
Сервисная страница: Пила Milwaukee M18FRBCO32-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FRBCO32-0XАртикул инструмента: 4933499366Код схемы: 400051002533 позицииКатегория: Пилы, лобзики и инструмент для резки

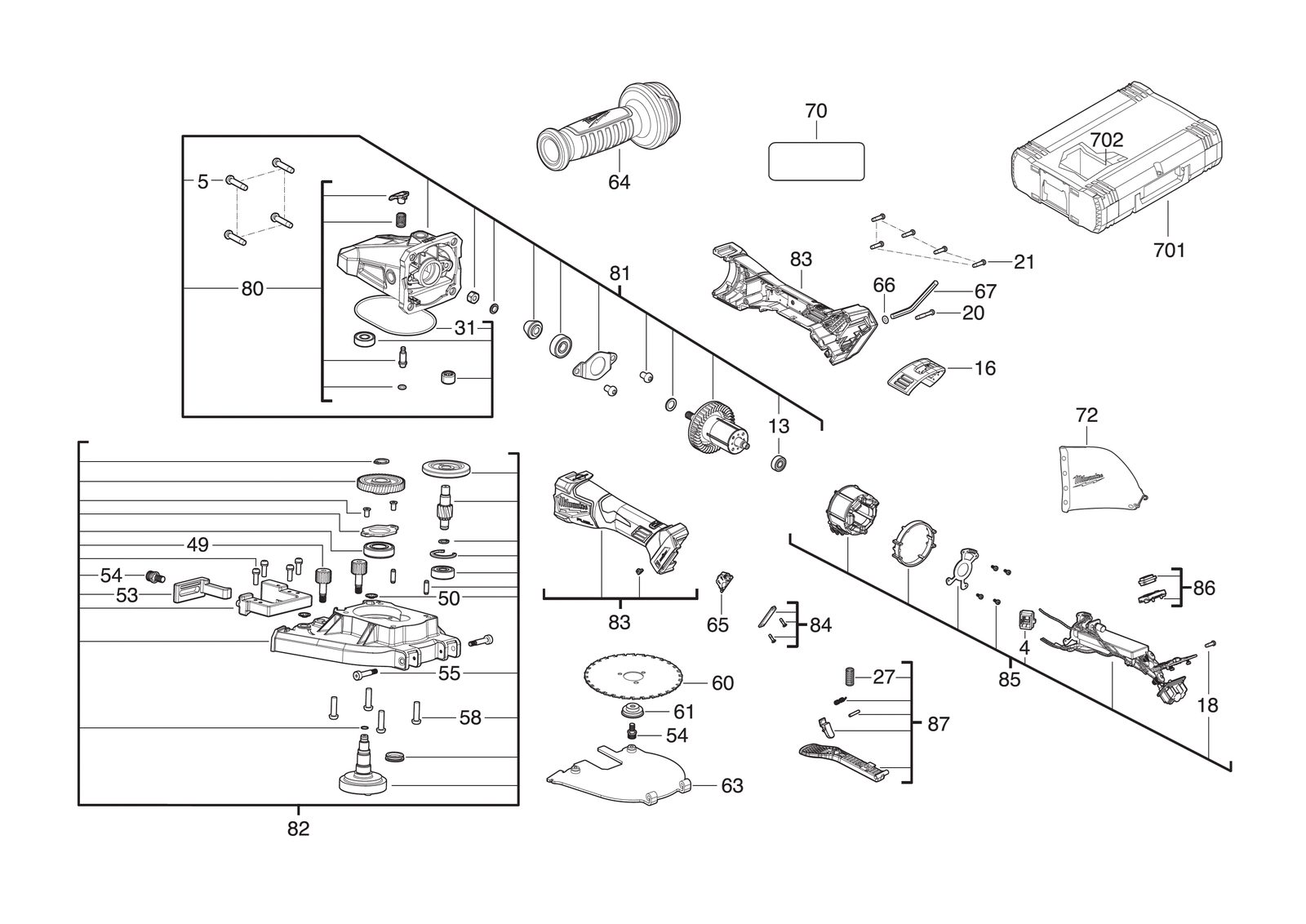

Схема инструмента
Таблица деталей — 33 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | WireWIRE | 4931508114товар | 1 | 4058546627768 | |
| 2 | 0005 | ВинтSCREW | 4931453124товар | 4 | 4002395152780 | |
| 3 | 0013 | Шариковый подшипникBALL BEARING | 4931479271товар | 1 | 4058546385866 | |
| 4 | 0016 | КрышкаCOVER | 4931496286товар | 1 | 4058546534233 | |
| 5 | 0018 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 6 | 0020 | ВинтSCREW | 4931496283товар | 1 | 4058546534202 | |
| 7 | 0021 | ВинтSCREW | 660031017товар | 5 | 4002395825189 | |
| 8 | 0027 | ПружинаSPRING | 4931479407товар | 1 | 4058546387228 | |
| 9 | 0031 | Уплотнительное кольцоO-RING | 4931508115товар | 1 | 4058546627775 | |
| 10 | 0049 | ВинтSCREW | 4931508116товар | 2 | 4058546627782 | |
| 11 | 0050 | Retaining кольцоRETAINING RING | 4931508117товар | 2 | 4058546627799 | |
| 12 | 0053 | Башмак / опораSHOE | 4931508118товар | 1 | 4058546627805 | |
| 13 | 0054 | ВинтSCREW | 4931461056товар | 2 | 4058546032289 | |
| 14 | 0055 | ВинтSCREW | 4931508119товар | 2 | 4058546627812 | |
| 15 | 0058 | ВинтSCREW | 4931466683товар | 4 | 4058546279004 | |
| 16 | 0060 | Circ.saw b. p m 137x28x1.6x30-1pcCirc.Saw B. P M 137x28x1.6x30-1pc | 4932499702товар | 1 | 4058546568665 | |
| 17 | 0061 | ФланецFLANGE | 4931508120товар | 1 | 4058546627829 | |
| 18 | 0063 | КрышкаCOVER | 4931508121товар | 1 | 4058546627836 | |
| 19 | 0064 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 20 | 0065 | Coin cell pcbaCOIN CELL PCBA | 4931508122товар | 1 | 4058546627843 | |
| 21 | 0066 | Уплотнительное кольцоO-RING | 4931508123товар | 1 | 4058546627850 | |
| 22 | 0067 | Hex ключHEX WRENCH | 4931508124товар | 1 | 4058546627867 | |
| 23 | 0070 | Шильдик / табличка данныхRATING PLATE | 4931508125товар | 1 | 4058546627874 | |
| 24 | 0072 | ПылесборникDUST BAG | 4931508225товар | 1 | 4058546628871 | |
| 25 | 0080 | Шпиндель lockSPINDLE LOCK | 4931508126товар | 1 | 4058546627881 | |
| 26 | 0081 | Шестерня кейсGEAR CASE | 4931508127товар | 1 | 4058546627898 | |
| 27 | 0082 | Шестерня кейсGEAR CASE | 4931508128товар | 1 | 4058546627904 | |
| 28 | 0083 | КорпусHOUSING | 4931508129товар | 1 | 4058546627911 | |
| 29 | 0084 | КрышкаCOVER | 4931508130товар | 1 | 4058546627928 | |
| 30 | 0085 | ЭлектронныйELECTRONIC | 4931508131товар | 1 | 4058546627935 | |
| 31 | 0086 | Push-buttonPUSH-BUTTON | 4931508132товар | 1 | 4058546627942 | |
| 32 | 0087 | Курок / выключательTRIGGER | 4931494847товар | 1 | 4058546474195 | |
| 33 | 0702 | ВставкаINSERT | 4931508133товар | 1 | 4058546627959 |
