Угловая дрель Milwaukee M18FRAD-0 — взрыв-схема
Сервисная страница: Угловая дрель Milwaukee M18FRAD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FRAD-0Артикул инструмента: 4933451289Код схемы: 400045620253 позицииКатегория: Дрели и шуруповёрты

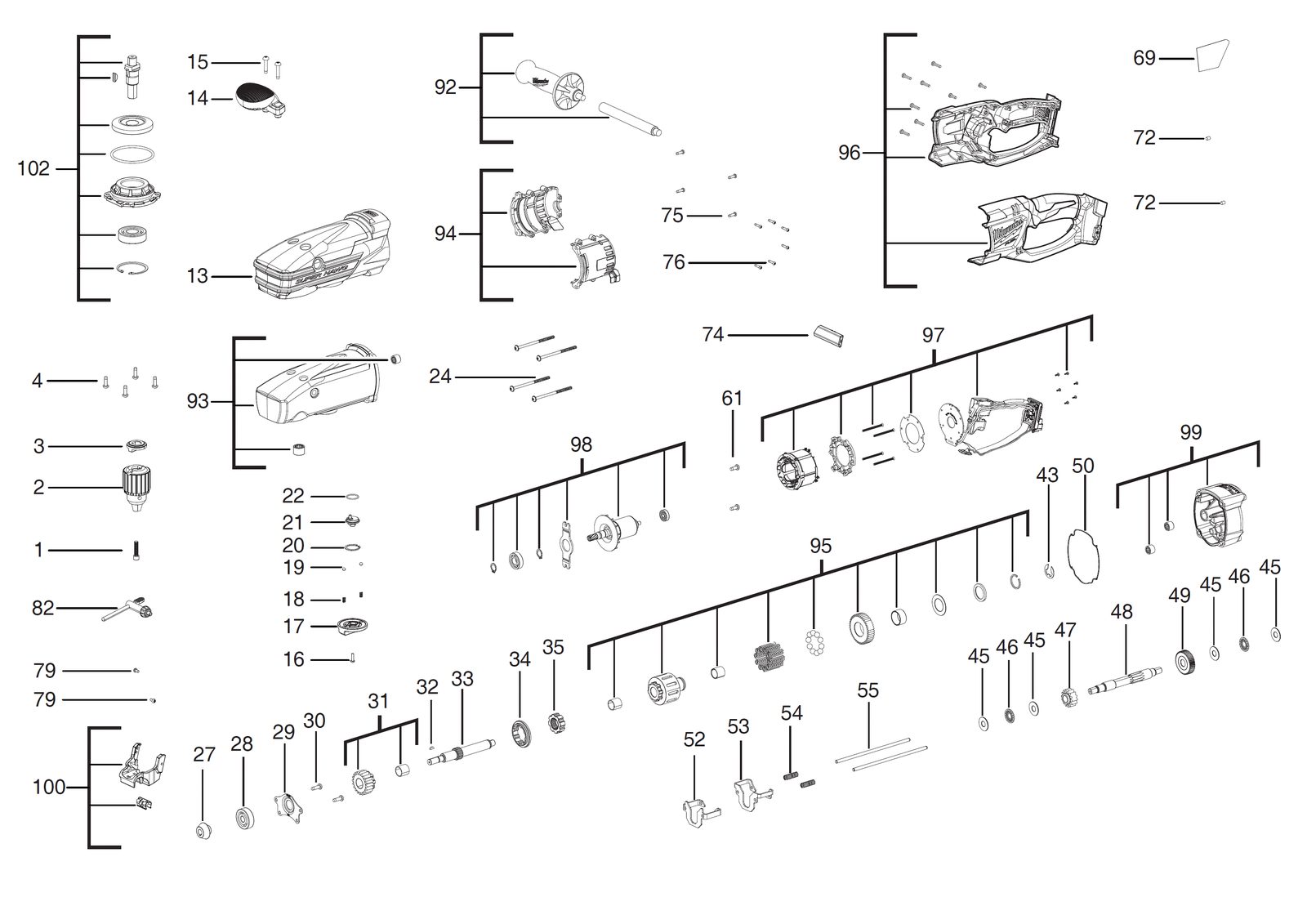

Схема инструмента
Таблица деталей — 53 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931453312товар | 1 | 4002395161782 | |
| 2 | 0002 | ПатронChuck | 4931453313товар | 1 | 4002395161799 | |
| 3 | 0003 | SpacerSPACER | 4931453314товар | 1 | 4002395162406 | |
| 4 | 0004 | ВинтSCREW | 4931435228товар | 4 | 4002395860128 | |
| 5 | 0013 | КрышкаCOVER | 4931453315товар | 1 | 4002395162413 | |
| 6 | 0014 | Защитный колпачокPROTECTIVE CAP | 4931453316товар | 1 | 4002395162420 | |
| 7 | 0015 | ВинтSCREW | 661164001товар | 2 | 4002395829934 | |
| 8 | 0016 | ВинтSCREW | 06827261товар | 1 | 4058546068967 | |
| 9 | 0017 | Выключатель leverSWITCH LEVER | 4931453317товар | 1 | 4002395162437 | |
| 10 | 0018 | Pressure пружинаPRESSURE SPRING | 4931453318товар | 2 | 4002395162444 | |
| 11 | 0019 | ШарикBALL | 4931453238товар | 2 | 4002395153916 | |
| 12 | 0020 | Защитный шайбаPROTECTION WASHER | 4931453319товар | 1 | 4002395162451 | |
| 13 | 0021 | ВалSHAFT | 4931453320товар | 1 | 4002395162468 | |
| 14 | 0022 | Уплотнительное кольцоO-RING | 4931453321товар | 1 | 4002395162475 | |
| 15 | 0024 | ВинтSCREW | 4931453322товар | 4 | — | |
| 16 | 0027 | Коническая шестерняBEVEL GEAR | 4931453323товар | 1 | 4002395162499 | |
| 17 | 0028 | Шариковый подшипникBALL BEARING | 4931453324товар | 1 | 4002395163106 | |
| 18 | 0029 | Подшипник end пластинаBEARING END PLATE | 4931453325товар | 1 | 4002395163113 | |
| 19 | 0030 | ВинтSCREW | 4931453326товар | 2 | 4002395163120 | |
| 20 | 0031 | Gearwheel комплектGEARWHEEL SET | 4931453327товар | 1 | 4002395163137 | |
| 21 | 0032 | CamCAM | 4931453328товар | 1 | 4002395163144 | |
| 22 | 0033 | ВалSHAFT | 4931453329товар | 1 | 4002395163151 | |
| 23 | 0034 | МуфтаCOUPLING | 4931453109товар | 1 | 4002395152032 | |
| 24 | 0035 | HubHUB | 4931453110товар | 1 | 4002395152049 | |
| 25 | 0043 | Защитный шайбаPROTECTION WASHER | 4931453330товар | 1 | 4002395163168 | |
| 26 | 0045 | ШайбаWASHER | 4931436239товар | 4 | 4002395252077 | |
| 27 | 0046 | Игольчатый подшипникNEEDLE BEARING | 681284001товар | 2 | 4002395849949 | |
| 28 | 0047 | PinionPINION | 4931453331товар | 1 | 4002395163175 | |
| 29 | 0048 | PinionPINION | 4931453332товар | 1 | — | |
| 30 | 0049 | Worm шестерня wheelWORM GEAR WHEEL | 4931453333товар | 1 | 4002395163199 | |
| 31 | 0050 | ПрокладкаGASKET | 4931453334товар | 1 | 4002395163809 | |
| 32 | 0052 | Sliding выключательSLIDING SWITCH | 4931453335товар | 1 | — | |
| 33 | 0053 | Sliding выключательSLIDING SWITCH | 4931453336товар | 1 | — | |
| 34 | 0054 | ПружинаSPRING | 4931453337товар | 2 | — | |
| 35 | 0055 | Guide болтGUIDE BOLT | 4931453338товар | 2 | — | |
| 36 | 0061 | ВинтSCREW | 4931436635товар | 2 | 4002395258017 | |
| 37 | 0069 | Шильдик / табличка данныхRATING PLATE | 4931453339товар | 1 | 4002395163854 | |
| 38 | 0072 | Резиновый stopRUBBER STOP | 4931453340товар | 2 | 4002395163861 | |
| 39 | 0074 | Push-buttonPUSH-BUTTON | 4931453341товар | 1 | 4002395163878 | |
| 40 | 0075 | ВинтSCREW | 06825285товар | 4 | 4058546068844 | |
| 41 | 0076 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 42 | 0079 | ВинтSCREW | 4931436566товар | 2 | 4002395257638 | |
| 43 | 0082 | Патрон keyCHUCK KEY | 4931436565товар | 1 | 4002395257621 | |
| 44 | 0092 | Дополнительная рукояткаAUXILIARY HANDLE | 4931453342товар | 1 | 4002395163885 | |
| 45 | 0093 | РедукторGEAR BOX | 4931453343товар | 1 | — | |
| 46 | 0094 | Корпус двигателяMOTOR HOUSING | 4931453344товар | 1 | 4002395161201 | |
| 47 | 0095 | МуфтаCOUPLING | 4931453345товар | 1 | 4002395161218 | |
| 48 | 0096 | КорпусHOUSING | 4931453346товар | 1 | 4002395161225 | |
| 49 | 0097 | Статор / электрическое полеELECTRIC FIELD | 4931453347товар | 1 | 4002395161232 | |
| 50 | 0098 | Ротор в сбореARMATURE ASSEMBLY | 4931453348товар | 1 | 4002395161249 | |
| 51 | 0099 | Подшипник end пластинаBEARING END PLATE | 4931453349товар | 1 | — | |
| 52 | 0100 | ДержательHOLDER | 4931453350товар | 1 | 4002395161263 | |
| 53 | 0102 | Drive шестерняDRIVE GEAR | 4931453351товар | 1 | 4002395161270 |
