Инструмент Milwaukee M18FR12-0P — взрыв-схема
Сервисная страница: Инструмент Milwaukee M18FR12-0P. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FR12-0PАртикул инструмента: 4933493304Код схемы: 400049738141 позицияКатегория: Прочий инструмент Milwaukee

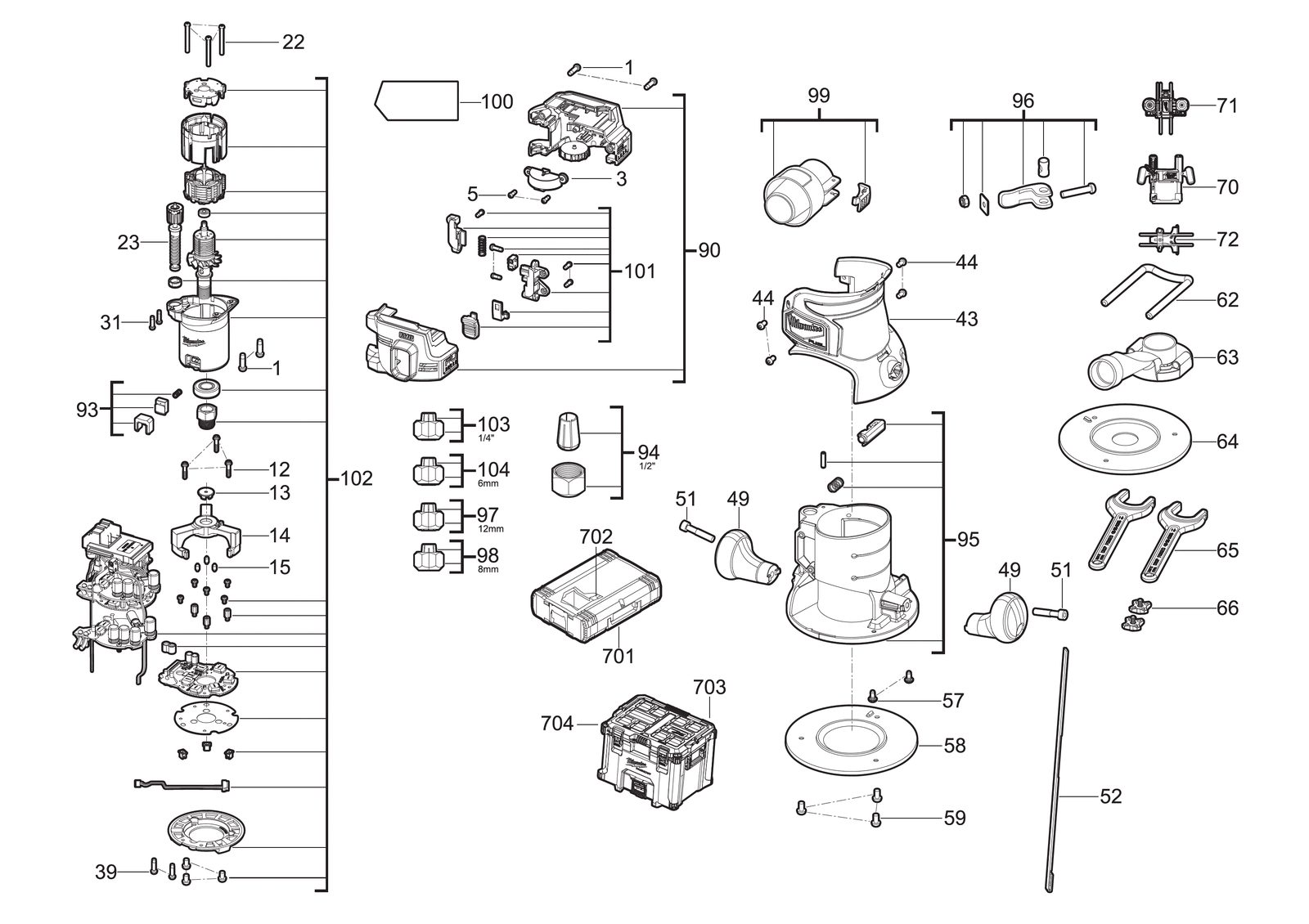

Схема инструмента
Таблица деталей — 41 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931495662товар | 4 | 4058546493301 | |
| 2 | 0003 | КрышкаCOVER | 4931495663товар | 1 | 4058546493318 | |
| 3 | 0012 | ВинтSCREW | 4931495664товар | 3 | 4058546493325 | |
| 4 | 0013 | КрышкаCOVER | 4931495665товар | 1 | 4058546493332 | |
| 5 | 0014 | ДержательHOLDER | 4931495666товар | 1 | 4058546493349 | |
| 6 | 0015 | Резиновый sleeveRUBBER SLEEVE | 4931495667товар | 3 | 4058546493356 | |
| 7 | 0022 | ВинтSCREW | 4931436424товар | 3 | 4002395248926 | |
| 8 | 0023 | Adjustable segmentADJUSTABLE SEGMENT | 4931495668товар | 1 | 4058546493363 | |
| 9 | 0031 | ВинтSCREW | 4931453124товар | 2 | 4002395152780 | |
| 10 | 0039 | ВинтSCREW | 660570005товар | 2 | 4002395827329 | |
| 11 | 0043 | Корпус колпачокHOUSING CAP | 4931495669товар | 1 | 4058546493370 | |
| 12 | 0044 | ВинтSCREW | 4931472686товар | 4 | 4058546329884 | |
| 13 | 0049 | Knob рукояткаKNOB HANDLE | 4931495670товар | 2 | 4058546493387 | |
| 14 | 0051 | ВинтSCREW | 4931480449товар | 2 | 4058546424640 | |
| 15 | 0052 | StrapSTRAP | 4931495671товар | 1 | 4058546493394 | |
| 16 | 0057 | Threaded штифтTHREADED PIN | 4931495672товар | 2 | 4058546493400 | |
| 17 | 0058 | Опорная плитаBASE PLATE | 4931495673товар | 1 | 4058546493417 | |
| 18 | 0059 | ВинтSCREW | 4931466691товар | 3 | 4058546279080 | |
| 19 | 0062 | ВилкаYOKE | 4931472664товар | 1 | 4058546329662 | |
| 20 | 0063 | Dust extractionDUST EXTRACTION | 4931495674товар | 1 | 4058546493424 | |
| 21 | 0064 | Опорная плитаBASE PLATE | 4931495675товар | 1 | 4058546493431 | |
| 22 | 0065 | КлючWRENCH | 4931495676товар | 2 | 4058546493448 | |
| 23 | 0066 | Turning knobTURNING KNOB | 4931495677товар | 2 | 4058546493455 | |
| 24 | 0072 | GuideGUIDE | 4931495678товар | 1 | 4058546493462 | |
| 25 | 0090 | КорпусHOUSING | 4931495679товар | 1 | 4058546493479 | |
| 26 | 0093 | Шпиндель lockSPINDLE LOCK | 4931495680товар | 1 | 4058546493486 | |
| 27 | 0095 | Корпус bottomHOUSING BOTTOM | 4931495681товар | 1 | 4058546493493 | |
| 28 | 0096 | Lock release комплектLOCK RELEASE KIT | 4931495682товар | 1 | 4058546493509 | |
| 29 | 0099 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931494106товар | 1 | 4058546429874 | |
| 30 | 0100 | НаклейкаLABEL | 4931495683товар | 1 | 4058546493516 | |
| 31 | 0101 | ВыключательSWITCH | 4931495684товар | 1 | 4058546493523 | |
| 32 | 0102 | ЭлектронныйELECTRONIC | 4931495685товар | 1 | 4058546493530 | |
| 33 | 0702 | ВставкаINSERT | 4931495686товар | 1 | 4058546493547 | |
| 34 | 0704 | ВставкаINSERT | 4931495687товар | 1 | 4058546493554 | |
| 35 | 0070 | 12mm router plunge base12mm Router Plunge Base | 4932493307товар | 1 | 4058546481780 | |
| 36 | 0094 | 12.5mm collet for m18 fr1212.5MM COLLET for M18 FR12 | 4932493916товар | 1 | 4058546510763 | |
| 37 | 0097 | 12mm collet for m18 fr1212MM COLLET for M18 FR12 | 4932493915товар | 1 | 4058546510756 | |
| 38 | 0098 | 8mm collet for m18 fr128MM COLLET for M18 FR12 | 4932493914товар | 1 | 4058546510749 | |
| 39 | 0103 | 6.35mm collet for m18 fr126.35MM COLLET for M18 FR12 | 4932493913товар | 1 | 4058546510732 | |
| 40 | 0104 | 6mm collet for m18 fr126MM COLLET for M18 FR12 | 4932493912товар | 1 | 4058546510725 | |
| 41 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
