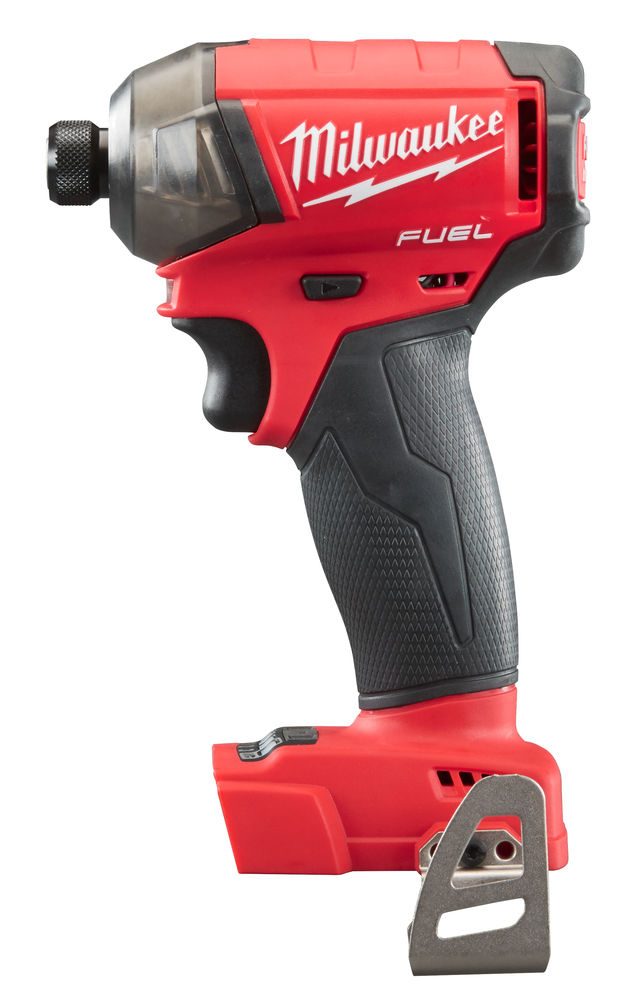

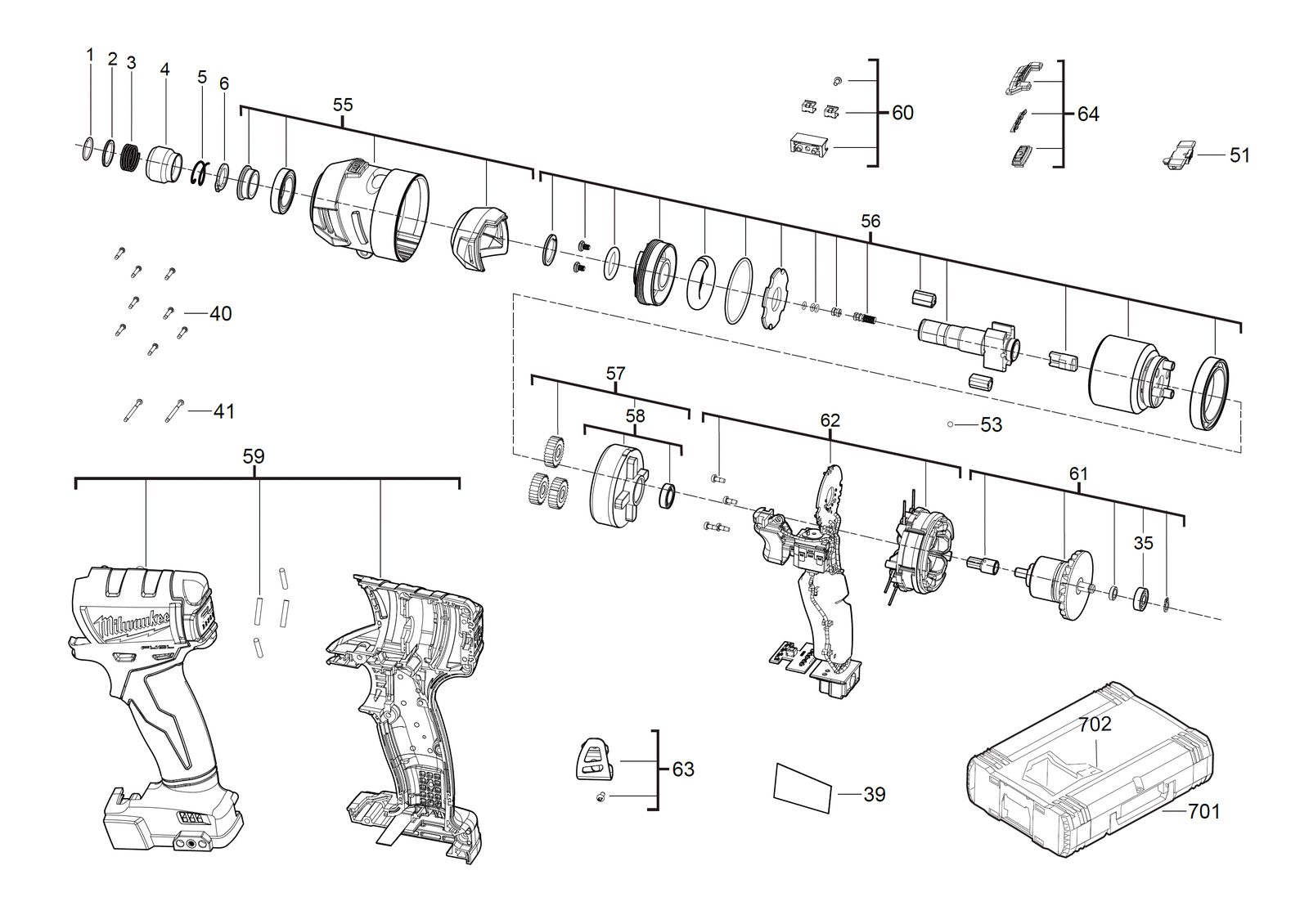

Импульсный винтовёрт Milwaukee M18FQID-0X — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M18FQID-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FQID-0XАртикул инструмента: 4933459187Код схемы: 400045807523 позицииКатегория: Гайковёрты и импульсный инструмент
Таблица деталей — 23 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Стопорное кольцоHOLDING RING | 4931440469товар | 1 | 4002395892068 | |
| 2 | 0002 | ШайбаWASHER | 4931466862товар | 1 | 4058546280796 | |
| 3 | 0003 | ПружинаSPRING | 4931440467товар | 1 | 4002395892044 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931454722товар | 1 | 4058546013394 | |
| 5 | 0005 | ПружинаSPRING | 4931435385товар | 1 | 4002395890019 | |
| 6 | 0006 | Стопорное кольцоHOLDING RING | 4931454723товар | 1 | 4058546013400 | |
| 7 | 0035 | Шариковый подшипникBALL BEARING | 681262001товар | 1 | 4002395806126 | |
| 8 | 0039 | Шильдик / табличка данныхRATING PLATE | 4931454724товар | 1 | 4058546013417 | |
| 9 | 0040 | ВинтSCREW | 4931453227товар | 8 | 4002395153206 | |
| 10 | 0041 | ВинтSCREW | 4931453244товар | 2 | 4002395153978 | |
| 11 | 0051 | ВыключательSWITCH | 4931453243товар | 1 | 4002395153961 | |
| 12 | 0053 | ШарикBALL | 4931440304товар | 1 | 4002395891443 | |
| 13 | 0055 | Шестерня headGEAR HEAD | 4931454725товар | 1 | 4058546013424 | |
| 14 | 0056 | Ударный болтIMPACT BOLT | 4931454726товар | 1 | 4058546013431 | |
| 15 | 0057 | End пластинаEND PLATE | 4931454727товар | 1 | — | |
| 16 | 0058 | End пластинаEND PLATE | 4931454728товар | 1 | 4058546013455 | |
| 17 | 0059 | КорпусHOUSING | 4931454729товар | 1 | 4058546013462 | |
| 18 | 0060 | Bit держательBIT HOLDER | 4931453253товар | 1 | 4002395157563 | |
| 19 | 0061 | РоторROTOR | 4931454730товар | 1 | 4058546013479 | |
| 20 | 0062 | Print.curiut выключательPRINT.CURIUT SWITCH | 4931454731товар | 1 | 4058546013486 | |
| 21 | 0063 | ДержательHOLDER | 4931453252товар | 1 | 4002395157556 | |
| 22 | 0064 | РычагLEVER | 4931454732товар | 1 | 4058546013493 | |
| 23 | 0702 | ВставкаINSERT | 4931453510товар | 1 | — |
