Сантехнический инструмент Milwaukee M18FPT2-0 — взрыв-схема
Сервисная страница: Сантехнический инструмент Milwaukee M18FPT2-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPT2-0Артикул инструмента: 4933478596Код схемы: 400047735142 позицииКатегория: Сантехнический и прочистной инструмент

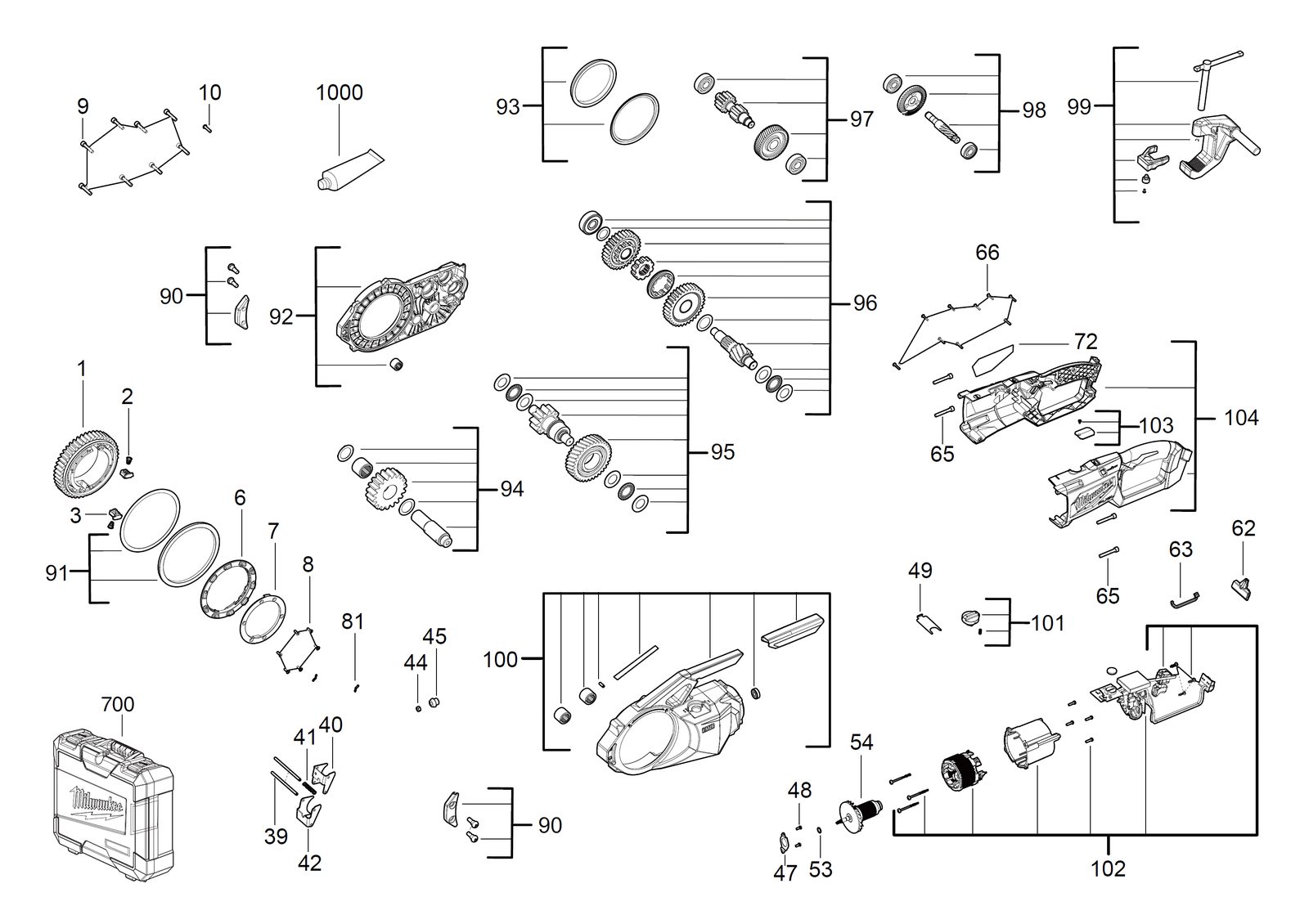

Схема инструмента
Таблица деталей — 42 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ШестерняGEAR | 4931479159товар | 1 | 4058546367275 | |
| 2 | 0002 | ПружинаSPRING | 4931479160товар | 2 | 4058546367282 | |
| 3 | 0003 | ВставкаINSERT | 4931479161товар | 2 | 4058546367299 | |
| 4 | 0006 | DiscDISC | 4931479162товар | 1 | 4058546367305 | |
| 5 | 0007 | Retaining пластинаRETAINING PLATE | 4931479163товар | 1 | 4058546367312 | |
| 6 | 0008 | ВинтSCREW | 4931479164товар | 6 | 4058546367329 | |
| 7 | 0009 | ВинтSCREW | 4931479165товар | 8 | 4058546367336 | |
| 8 | 0010 | ВинтSCREW | 4931466683товар | 1 | 4058546279004 | |
| 9 | 0039 | Guide болтGUIDE BOLT | 4931453101товар | 2 | 4002395151356 | |
| 10 | 0040 | КронштейнBRACKET | 4931479166товар | 1 | 4058546367343 | |
| 11 | 0041 | ПружинаSPRING | 4931479167товар | 1 | 4058546367350 | |
| 12 | 0042 | КронштейнBRACKET | 4931479168товар | 1 | 4058546367367 | |
| 13 | 0044 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 14 | 0045 | PinionPINION | 4931479169товар | 1 | 4058546367374 | |
| 15 | 0047 | Подшипник cageBEARING CAGE | 672569001товар | 1 | 4002395824533 | |
| 16 | 0048 | ВинтSCREW | 4931465856товар | 2 | 4058546239565 | |
| 17 | 0049 | Retaining пластинаRETAINING PLATE | 4931479170товар | 1 | 4058546367381 | |
| 18 | 0053 | ШайбаWASHER | 632876001товар | 1 | — | |
| 19 | 0054 | РоторROTOR | 4931479171товар | 1 | 4058546367398 | |
| 20 | 0062 | SliderSLIDER | 4931479172товар | 1 | 4058546367404 | |
| 21 | 0063 | ЛинзаLENS | 4931479173товар | 1 | 4058546367411 | |
| 22 | 0065 | ВинтSCREW | 4931479174товар | 4 | 4058546367428 | |
| 23 | 0066 | ВинтSCREW | 06827261товар | 9 | 4058546068967 | |
| 24 | 0072 | Шильдик / табличка данныхRATING PLATE | 4931479175товар | 1 | 4058546367435 | |
| 25 | 0081 | Пружина пластинаSPRING PLATE | 4931452341товар | 2 | 4002395172528 | |
| 26 | 0090 | Резиновый bumperRUBBER BUMPER | 4931479176товар | 2 | 4058546367442 | |
| 27 | 0091 | ШайбаWASHER | 4931479177товар | 1 | 4058546367459 | |
| 28 | 0092 | Шестерня кейсGEAR CASE | 4931479178товар | 1 | 4058546367466 | |
| 29 | 0093 | Резиновый discRUBBER DISC | 4931479179товар | 1 | 4058546367473 | |
| 30 | 0094 | Ведущий валDRIVING SHAFT | 4931479180товар | 1 | 4058546367480 | |
| 31 | 0095 | Ведущий валDRIVING SHAFT | 4931479181товар | 1 | 4058546367497 | |
| 32 | 0096 | Ведущий валDRIVING SHAFT | 4931479182товар | 1 | 4058546367503 | |
| 33 | 0097 | Ведущий валDRIVING SHAFT | 4931479183товар | 1 | 4058546367510 | |
| 34 | 0098 | Ведущий валDRIVING SHAFT | 4931479184товар | 1 | 4058546367527 | |
| 35 | 0099 | ClampCLAMP | 4931479185товар | 1 | 4058546367534 | |
| 36 | 0100 | Крышка редуктораGEAR BOX COVER | 4931479186товар | 1 | 4058546367541 | |
| 37 | 0101 | Turning knobTURNING KNOB | 4931479187товар | 1 | 4058546367558 | |
| 38 | 0102 | ЭлектронныйELECTRONIC | 4931479188товар | 1 | 4058546367565 | |
| 39 | 0103 | КолпачокCAP | 4931479189товар | 1 | 4058546367572 | |
| 40 | 0104 | КорпусHOUSING | 4931479190товар | 1 | 4058546367589 | |
| 41 | 0700 | КейсCARRYING CASE | 4931479191товар | 1 | 4058546367596 | |
| 42 | 1000 | GreaseGREASE | 49085270товар | 1 | — |
