Пила Milwaukee M18FPS55-552P — взрыв-схема
Сервисная страница: Пила Milwaukee M18FPS55-552P. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPS55-552PАртикул инструмента: 4933478778Код схемы: 400048359289 позицийКатегория: Пилы, лобзики и инструмент для резки

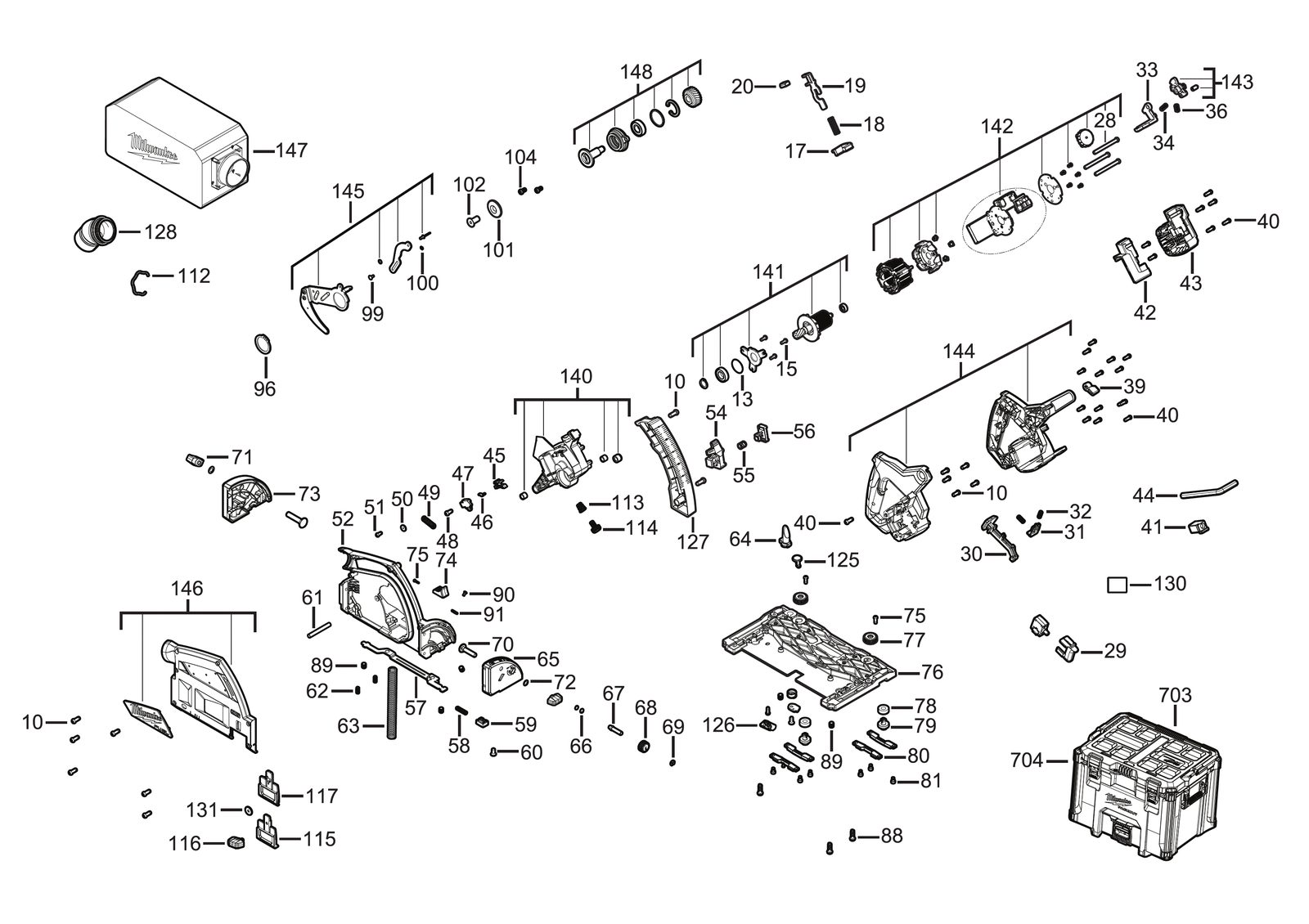

Схема инструмента
Таблица деталей — 89 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0010 | ВинтSCREW | 4931435150товар | 5 | 4002395859948 | |
| 2 | 0013 | Уплотнительное кольцоO-RING | 4931436466товар | 1 | 4002395251742 | |
| 3 | 0015 | Фиксирующий винтLOCKING SCREW | 4931465672товар | 3 | 4058546237721 | |
| 4 | 0017 | ClampCLAMP | 4931494119товар | 1 | 4058546466916 | |
| 5 | 0018 | ПружинаSPRING | 4931494120товар | 1 | 4058546466923 | |
| 6 | 0019 | Шпиндель lockSPINDLE LOCK | 4931494121товар | 1 | 4058546466930 | |
| 7 | 0020 | КрышкаCOVER | 4931494122товар | 1 | 4058546466947 | |
| 8 | 0028 | ВинтSCREW | 4931494451товар | 3 | 4058546470234 | |
| 9 | 0029 | Курок / выключательTRIGGER | 4931494123товар | 1 | 4058546466954 | |
| 10 | 0030 | КнопкаBUTTON | 4931494124товар | 1 | 4058546466961 | |
| 11 | 0031 | Adjusting lockADJUSTING LOCK | 4931494125товар | 1 | 4058546466978 | |
| 12 | 0032 | ПружинаSPRING | 4931494126товар | 2 | 4058546466985 | |
| 13 | 0033 | LatchLATCH | 4931494127товар | 1 | 4058546466992 | |
| 14 | 0034 | ПружинаSPRING | 4931494128товар | 1 | 4058546467005 | |
| 15 | 0036 | ПружинаSPRING | 4931494129товар | 1 | 4058546467012 | |
| 16 | 0039 | РычагLEVER | 4931494130товар | 1 | 4058546467029 | |
| 17 | 0040 | ВинтSCREW | 660031017товар | 20 | 4002395825189 | |
| 18 | 0041 | ДержательHOLDER | 4931494131товар | 1 | 4058546467036 | |
| 19 | 0042 | LatchLATCH | 4931494132товар | 1 | 4058546467043 | |
| 20 | 0043 | Двигатель крышкаMOTOR COVER | 4931494133товар | 1 | 4058546467050 | |
| 21 | 0044 | Allen keyALLEN KEY | 4931506176товар | 1 | 4058546554903 | |
| 22 | 0045 | SliderSLIDER | 4931494134товар | 1 | 4058546467067 | |
| 23 | 0046 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 24 | 0047 | КрышкаCOVER | 4931494135товар | 1 | 4058546467074 | |
| 25 | 0048 | ВинтSCREW | 4931466482товар | 1 | 4058546276997 | |
| 26 | 0049 | ПружинаSPRING | 4931494136товар | 1 | 4058546467081 | |
| 27 | 0050 | ШайбаWASHER | 4931494137товар | 1 | 4058546467098 | |
| 28 | 0051 | ВинтSCREW | 4931435313товар | 1 | — | |
| 29 | 0052 | КорпусHOUSING | 4931494138товар | 1 | 4058546467104 | |
| 30 | 0054 | Rebate depth gaugeREBATE DEPTH GAUGE | 4931494139товар | 1 | 4058546467111 | |
| 31 | 0055 | ПружинаSPRING | 4931494140товар | 1 | 4058546467128 | |
| 32 | 0056 | Push buttonPUSH BUTTON | 4931494141товар | 1 | 4058546467135 | |
| 33 | 0057 | Rocker armROCKER ARM | 4931494142товар | 1 | 4058546467142 | |
| 34 | 0058 | ПружинаSPRING | 4931494143товар | 1 | 4058546467159 | |
| 35 | 0059 | RetainerRETAINER | 4931494144товар | 1 | 4058546467166 | |
| 36 | 0060 | ВинтSCREW | 4931494145товар | 1 | 4058546467173 | |
| 37 | 0061 | AxleAXLE | 4931494146товар | 1 | 4058546467180 | |
| 38 | 0062 | ВинтSCREW | 4931494147товар | 2 | 4058546467197 | |
| 39 | 0063 | ПружинаSPRING | 4931494148товар | 1 | 4058546467203 | |
| 40 | 0064 | ДержательHOLDER | 4931494149товар | 1 | 4058546467210 | |
| 41 | 0065 | Hinge pieceHINGE PIECE | 4931494150товар | 1 | 4058546467227 | |
| 42 | 0066 | ПружинаSPRING | 4931494151товар | 1 | 4058546467234 | |
| 43 | 0067 | ШтифтPIN | 4931494152товар | 1 | 4058546467241 | |
| 44 | 0068 | Ручка-регуляторKNOB | 4931494153товар | 1 | 4058546467258 | |
| 45 | 0069 | КольцоRING | 4931454323товар | 1 | 4002395286133 | |
| 46 | 0070 | ВинтSCREW | 4931494154товар | 2 | 4058546467265 | |
| 47 | 0071 | Курок / выключательTRIGGER | 4931436114товар | 2 | 4002395881420 | |
| 48 | 0072 | ШайбаWASHER | 4931494155товар | 2 | 4058546467272 | |
| 49 | 0073 | Hinge pieceHINGE PIECE | 4931494156товар | 1 | 4058546467289 | |
| 50 | 0074 | Ручка-регуляторKNOB | 4931494157товар | 1 | 4058546467296 | |
| 51 | 0075 | ВинтSCREW | 4931436686товар | 3 | 4002395258260 | |
| 52 | 0076 | Опорная плитаBASE PLATE | 4931494158товар | 1 | 4058546467302 | |
| 53 | 0077 | Ручка-регуляторKNOB | 4931494159товар | 2 | 4058546467319 | |
| 54 | 0078 | ШайбаWASHER | 4931494160товар | 2 | 4058546467326 | |
| 55 | 0079 | CamCAM | 4931494161товар | 2 | 4058546467333 | |
| 56 | 0080 | SlideSLIDE | 4931494162товар | 4 | 4058546467340 | |
| 57 | 0081 | ВинтSCREW | 4931494163товар | 8 | 4058546467357 | |
| 58 | 0088 | ВинтSCREW | 06956290товар | 4 | 4058546069292 | |
| 59 | 0089 | ВинтSCREW | 4931494164товар | 5 | 4058546467364 | |
| 60 | 0090 | ВинтSCREW | 4931479102товар | 1 | 4058546366704 | |
| 61 | 0091 | PointerPOINTER | 4931494165товар | 1 | 4058546467371 | |
| 62 | 0096 | Retaining кольцоRETAINING RING | 4931494166товар | 1 | 4058546467388 | |
| 63 | 0099 | ШтифтPIN | 4931494167товар | 1 | 4058546467395 | |
| 64 | 0100 | ШтифтPIN | 4931494168товар | 1 | 4058546467401 | |
| 65 | 0101 | ФланецFLANGE | 4931494169товар | 1 | 4058546467418 | |
| 66 | 0102 | ВинтSCREW | 4931494170товар | 1 | 4058546467425 | |
| 67 | 0104 | ВинтSCREW | 660400005товар | 2 | — | |
| 68 | 0112 | ПружинаSPRING | 4931494171товар | 1 | 4058546467432 | |
| 69 | 0113 | ПружинаSPRING | 4931494172товар | 1 | 4058546467449 | |
| 70 | 0114 | Ручка-регуляторKNOB | 4931494173товар | 1 | 4058546467456 | |
| 71 | 0115 | Защитный кожухGUARD | 4931494174товар | 1 | 4058546467463 | |
| 72 | 0116 | Защитный кожухGUARD | 4931494175товар | 1 | 4058546467470 | |
| 73 | 0117 | КрышкаCOVER | 4931494176товар | 1 | 4058546467487 | |
| 74 | 0125 | КронштейнBRACKET | 4931494177товар | 1 | 4058546467494 | |
| 75 | 0126 | КронштейнBRACKET | 4931494178товар | 1 | 4058546467500 | |
| 76 | 0127 | ScaleSCALE | 4931494179товар | 1 | 4058546467517 | |
| 77 | 0128 | ПылесборникDUST BAG | 4931494180товар | 1 | 4058546467524 | |
| 78 | 0130 | Шильдик / табличка данныхRATING PLATE | 4931494181товар | 1 | 4058546467531 | |
| 79 | 0131 | ШайбаWASHER | 4931480315товар | 1 | 4058546423308 | |
| 80 | 0140 | ClampCLAMP | 4931494182товар | 1 | 4058546467548 | |
| 81 | 0141 | РоторROTOR | 4931494183товар | 1 | 4058546467555 | |
| 82 | 0142 | ЭлектронныйELECTRONIC | 4931494184товар | 1 | 4058546467562 | |
| 83 | 0143 | CamCAM | 4931494185товар | 1 | 4058546467579 | |
| 84 | 0144 | КорпусHOUSING | 4931494186товар | 1 | 4058546467586 | |
| 85 | 0145 | ДержательHOLDER | 4931494187товар | 1 | 4058546467593 | |
| 86 | 0146 | Крышка в сбореCOVER ASSY | 4931494188товар | 1 | 4058546467609 | |
| 87 | 0147 | ПылесборникDUST BAG | 4931494189товар | 1 | 4058546467616 | |
| 88 | 0148 | ВалSHAFT | 4931494190товар | 1 | 4058546467623 | |
| 89 | 0704 | ВставкаINSERT | 4931494191товар | 1 | 4058546467630 |
