Аккумулятор или зарядное устройство Milwaukee M18FPP6E3-502B — взрыв-схема
Сервисная страница: Аккумулятор или зарядное устройство Milwaukee M18FPP6E3-502B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPP6E3-502BАртикул инструмента: 4933480874Код схемы: 400049759041 позицияКатегория: Аккумуляторы и зарядные устройства

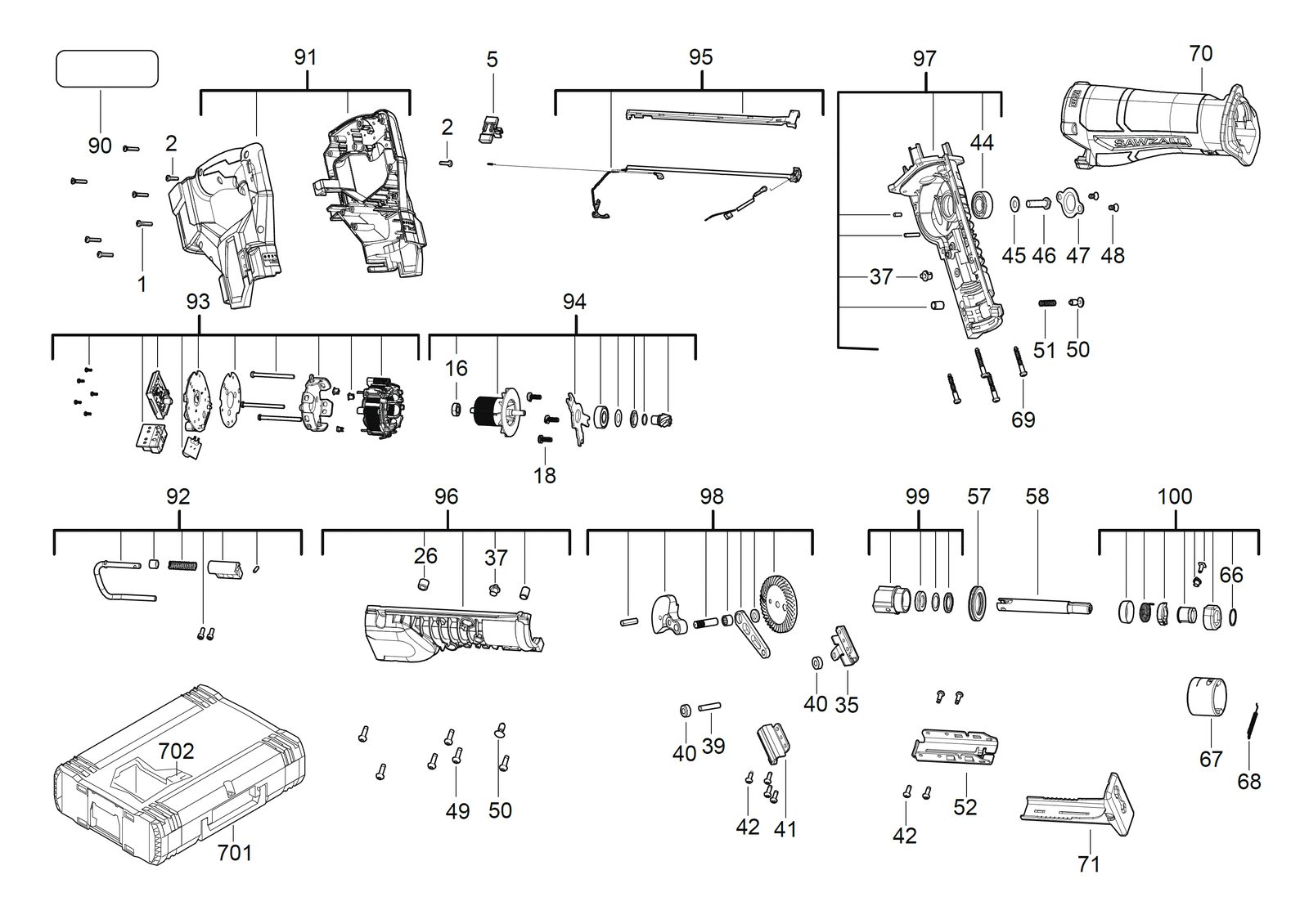

Схема инструмента
Таблица деталей — 41 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 06827261товар | 6 | 4058546068967 | |
| 2 | 0002 | ВинтSCREW | 4931454146товар | 2 | 4002395285600 | |
| 3 | 0005 | SliderSLIDER | 4931473770товар | 1 | 4058546363383 | |
| 4 | 0016 | ПодшипникBEARING | 4931473771товар | 1 | 4058546363390 | |
| 5 | 0018 | ВинтSCREW | 4931436635товар | 3 | 4002395258017 | |
| 6 | 0026 | BushingBUSHING | 4931473772товар | 1 | 4058546363406 | |
| 7 | 0035 | Support bracketSUPPORT BRACKET | 4931473773товар | 1 | 4058546363413 | |
| 8 | 0037 | ШтифтPIN | 4931473774товар | 2 | 4058546363420 | |
| 9 | 0039 | ШтифтPIN | 4931473775товар | 1 | 4058546363437 | |
| 10 | 0040 | SpacerSPACER | 4931473776товар | 2 | 4058546363444 | |
| 11 | 0041 | КрышкаCOVER | 4931473777товар | 1 | 4058546363451 | |
| 12 | 0042 | ВинтSCREW | 661113007товар | 8 | 4002395824502 | |
| 13 | 0044 | Шариковый подшипникBALL BEARING | 4931473778товар | 1 | 4058546363468 | |
| 14 | 0045 | ШайбаWASHER | 4931473779товар | 1 | 4058546363475 | |
| 15 | 0046 | ВинтSCREW | 4931473780товар | 1 | 4058546363482 | |
| 16 | 0047 | ПластинаPLATE | 4931436036товар | 1 | 4002395878390 | |
| 17 | 0048 | ВинтSCREW | 4931473781товар | 2 | 4058546363499 | |
| 18 | 0049 | ВинтSCREW | 4931435228товар | 6 | 4002395860128 | |
| 19 | 0050 | КнопкаBUTTON | 4931473782товар | 2 | 4058546363505 | |
| 20 | 0051 | ПружинаSPRING | 4931473783товар | 1 | 4058546363512 | |
| 21 | 0052 | КронштейнBRACKET | 4931473784товар | 1 | 4058546363529 | |
| 22 | 0057 | УплотнениеSEAL | 4931473786товар | 1 | 4058546363543 | |
| 23 | 0058 | ШпиндельSPINDLE | 4931494973товар | 1 | 4058546486419 | |
| 24 | 0066 | Retaining кольцоRETAINING RING | 4931473788товар | 1 | 4058546363567 | |
| 25 | 0067 | CamCAM | 4931473789товар | 1 | 4058546363574 | |
| 26 | 0068 | ПружинаSPRING | 4931436050товар | 1 | 4002395876334 | |
| 27 | 0069 | ВинтSCREW | 4931454053товар | 4 | 4002395282098 | |
| 28 | 0070 | Резиновый sleeveRUBBER SLEEVE | 4931473790товар | 1 | 4058546363581 | |
| 29 | 0071 | Shoe rel.lever комплектSHOE REL.LEVER KIT | 4931473791товар | 1 | 4058546363598 | |
| 30 | 0090 | Шильдик / табличка данныхRATING PLATE | 4931495547товар | 1 | 4058546492151 | |
| 31 | 0091 | КорпусHOUSING | 4931473793товар | 1 | 4058546363611 | |
| 32 | 0092 | КрюкHOOK | 4931473794товар | 1 | 4058546363628 | |
| 33 | 0093 | ЭлектронныйELECTRONIC | 4931495548товар | 1 | 4058546492168 | |
| 34 | 0094 | РоторROTOR | 4931495549товар | 1 | 4058546492175 | |
| 35 | 0095 | Светодиод фонарьLED LIGHT | 4931473797товар | 1 | 4058546363659 | |
| 36 | 0096 | Шестерня кейсGEAR CASE | 4931473798товар | 1 | 4058546363666 | |
| 37 | 0097 | Шестерня кейсGEAR CASE | 4931473799товар | 1 | 4058546363673 | |
| 38 | 0098 | Crank в сбореCRANK ASSEMBLY | 4931473800товар | 1 | 4058546363680 | |
| 39 | 0099 | BushingBUSHING | 4931473801товар | 1 | 4058546363697 | |
| 40 | 0100 | AcceptanceACCEPTANCE | 4931473802товар | 1 | 4058546363703 | |
| 41 | 0702 | ВставкаINSERT | 4931473803товар | 1 | 4058546363710 |
