Пылесос или система пылеудаления Milwaukee M18FPOVCL-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18FPOVCL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPOVCL-0Артикул инструмента: 4933478187Код схемы: 400050395430 позицийКатегория: Пылесосы и пылеудаление

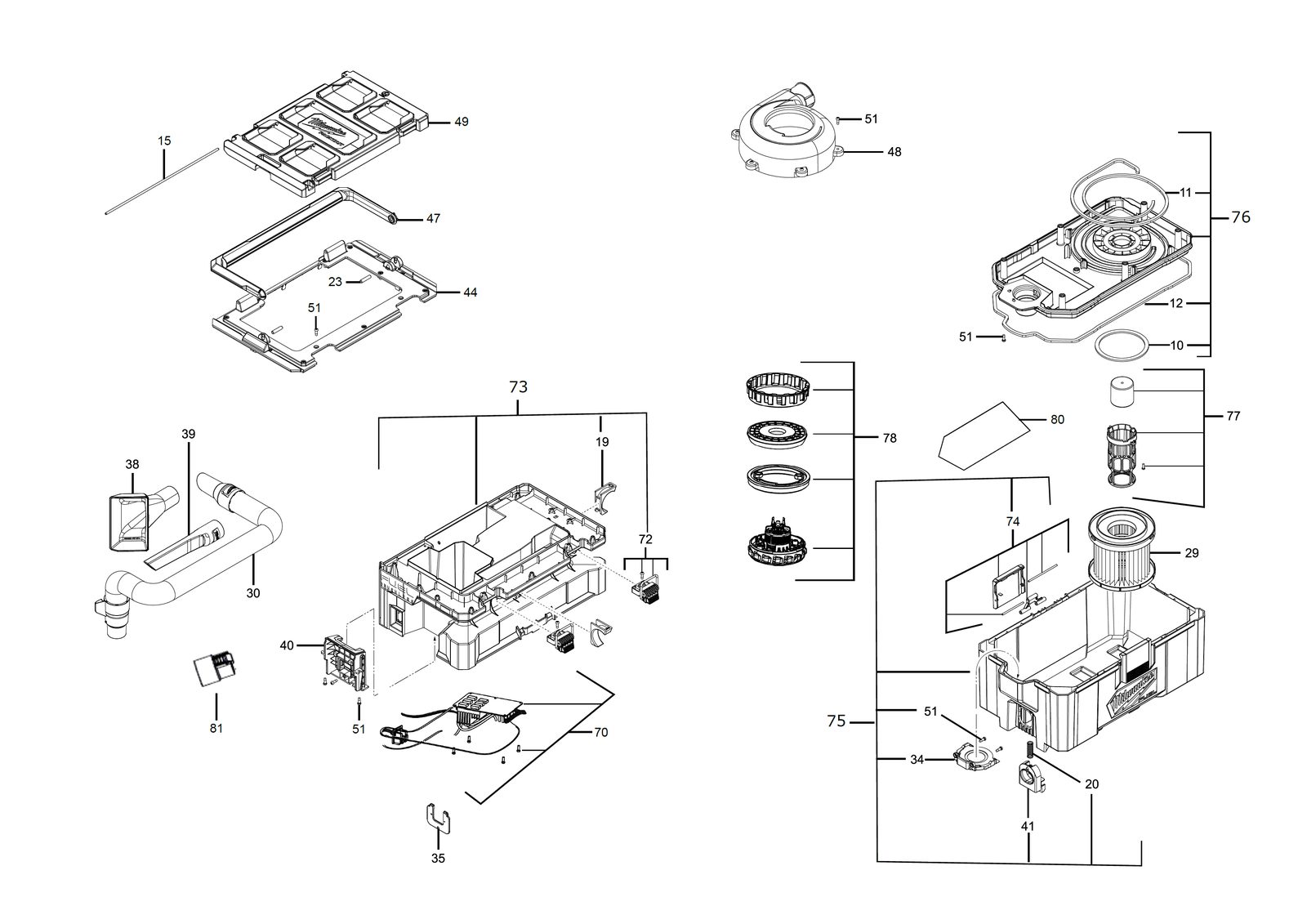

Схема инструмента
Таблица деталей — 30 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0010 | УплотнениеSEAL | 4931479698товар | 1 | 4058546394615 | |
| 2 | 0011 | УплотнениеSEAL | 4931479699товар | 1 | 4058546394622 | |
| 3 | 0012 | УплотнениеSEAL | 4931479700товар | 1 | 4058546394639 | |
| 4 | 0015 | ШтифтPIN | 4931479701товар | 1 | 4058546394646 | |
| 5 | 0019 | ДержательHOLDER | 4931479702товар | 2 | 4058546394653 | |
| 6 | 0020 | ПружинаSPRING | 4931479703товар | 1 | 4058546394660 | |
| 7 | 0023 | ШтифтPIN | 4931479704товар | 2 | 4058546394677 | |
| 8 | 0029 | Dry фильтр hepa universal replacementDRY FILTER HEPA UNIVERSAL REPLACEMENT | 4932478754товар | 1 | 4058546360368 | |
| 9 | 0030 | ШлангHOSE | 4931479705товар | 1 | 4058546394684 | |
| 10 | 0034 | ДержательHOLDER | 4931479706товар | 1 | 4058546394691 | |
| 11 | 0035 | Holding bracketHOLDING BRACKET | 4931479707товар | 1 | 4058546394707 | |
| 12 | 0038 | Coarse dirt насадкаCOARSE DIRT NOZZLE | 4931479708товар | 1 | 4058546394714 | |
| 13 | 0039 | Flat jet насадкаFLAT JET NOZZLE | 4931479709товар | 1 | 4058546394721 | |
| 14 | 0040 | Reception pieceRECEPTION PIECE | 4931479710товар | 1 | 4058546394738 | |
| 15 | 0041 | LatchLATCH | 4931479711товар | 1 | 4058546394745 | |
| 16 | 0044 | КрышкаCOVER | 4931479712товар | 1 | 4058546394752 | |
| 17 | 0047 | РукояткаHANDLE | 4931479715товар | 1 | 4058546394783 | |
| 18 | 0048 | Direct.dust chuteDIRECT.DUST CHUTE | 4931479716товар | 1 | 4058546394790 | |
| 19 | 0049 | КрышкаCOVER | 4931479717товар | 1 | 4058546394806 | |
| 20 | 0051 | ВинтSCREW | 4931479719товар | 1 | 4058546394820 | |
| 21 | 0070 | ЭлектронныйELECTRONIC | 4931506745товар | 1 | 4058546560591 | |
| 22 | 0072 | LatchLATCH | 4931479721товар | 2 | 4058546394844 | |
| 23 | 0073 | BodyBODY | 4931494465товар | 1 | 4058546470371 | |
| 24 | 0074 | LatchLATCH | 4931479722товар | 2 | 4058546394851 | |
| 25 | 0075 | БакTANK | 4931494466товар | 1 | 4058546470388 | |
| 26 | 0076 | Разъём / соединительCONNECTOR | 4931494467товар | 1 | 4058546470395 | |
| 27 | 0077 | Фиксирующий partLOCKING PART | 4931479723товар | 1 | 4058546394868 | |
| 28 | 0078 | ДвигательMOTOR | 4931506746товар | 1 | 4058546560607 | |
| 29 | 0080 | Шильдик / табличка данныхRATING PLATE | 4931506747товар | 1 | 4058546560614 | |
| 30 | 0081 | Разъём / соединительCONNECTOR | 4931447294товар | 1 | 4002395251490 |
