Инструмент Milwaukee M18FPM-0X — взрыв-схема
Сервисная страница: Инструмент Milwaukee M18FPM-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPM-0XАртикул инструмента: 4933459719Код схемы: 400045893224 позицииКатегория: Прочий инструмент Milwaukee

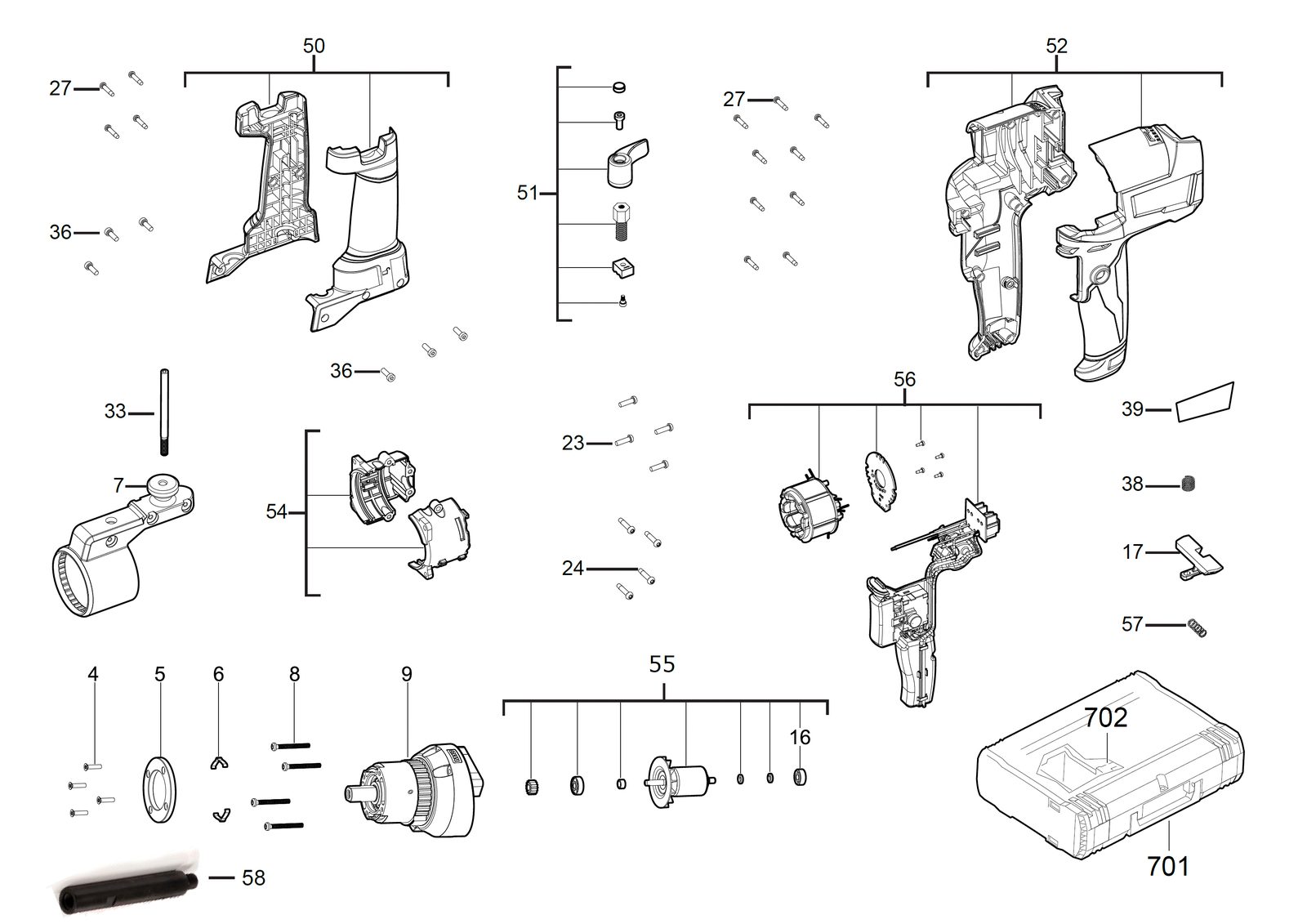

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | ВинтSCREW | 4931465163товар | 4 | 4058546232634 | |
| 2 | 0005 | Variable кольцоVARIABLE RING | 4931465164товар | 1 | 4058546232641 | |
| 3 | 0006 | Фиксирующий partLOCKING PART | 4931465165товар | 2 | 4058546232658 | |
| 4 | 0007 | Комплект sleeveSET SLEEVE | 4931465166товар | 1 | 4058546232665 | |
| 5 | 0008 | ВинтSCREW | 4931461254товар | 4 | 4058546034269 | |
| 6 | 0009 | Шестерня unitGEAR UNIT | 4931465167товар | 1 | 4058546232672 | |
| 7 | 0016 | Шариковый подшипникBALL BEARING | 4931436014товар | 1 | 4002395875399 | |
| 8 | 0017 | РычагLEVER | 4931465168товар | 1 | 4058546232689 | |
| 9 | 0023 | ВинтSCREW | 660414013товар | 4 | 4002395823796 | |
| 10 | 0024 | ВинтSCREW | 4931461357товар | 4 | 4058546035297 | |
| 11 | 0027 | ВинтSCREW | 4931454853товар | 13 | 4058546020279 | |
| 12 | 0033 | ШтокROD | 4931465169товар | 1 | 4058546232696 | |
| 13 | 0036 | ВинтSCREW | 4931446540товар | 6 | 4002395876259 | |
| 14 | 0038 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 15 | 0039 | Шильдик / табличка данныхRATING PLATE | 4931465170товар | 1 | 4058546232702 | |
| 16 | 0050 | Дополнительная рукояткаAUXILIARY HANDLE | 4931465171товар | 1 | 4058546232719 | |
| 17 | 0051 | Фиксирующий pieceLOCKING PIECE | 4931465172товар | 1 | 4058546232726 | |
| 18 | 0052 | КорпусHOUSING | 4931465173товар | 1 | 4058546232733 | |
| 19 | 0054 | Корпус двигателяMOTOR HOUSING | 4931465174товар | 1 | 4058546232740 | |
| 20 | 0055 | Ротор / якорьARMATURE | 4931465175товар | 1 | 4058546232757 | |
| 21 | 0056 | Print.curiut выключательPRINT.CURIUT SWITCH | 4931465176товар | 1 | 4058546232764 | |
| 22 | 0057 | Pressure пружинаPRESSURE SPRING | 4931465177товар | 1 | 4058546232771 | |
| 23 | 0058 | ExtensionEXTENSION | 4931468369товар | 1 | 4058546291068 | |
| 24 | 0702 | ВставкаINSERT | 4931465178товар | 1 | 4058546232788 |
