Сантехнический инструмент Milwaukee M18FPFT-202X30MNCSET — взрыв-схема
Сервисная страница: Сантехнический инструмент Milwaukee M18FPFT-202X30MNCSET. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPFT-202X30MNCSETАртикул инструмента: 4933471954Код схемы: 400047494020 позицийКатегория: Сантехнический и прочистной инструмент

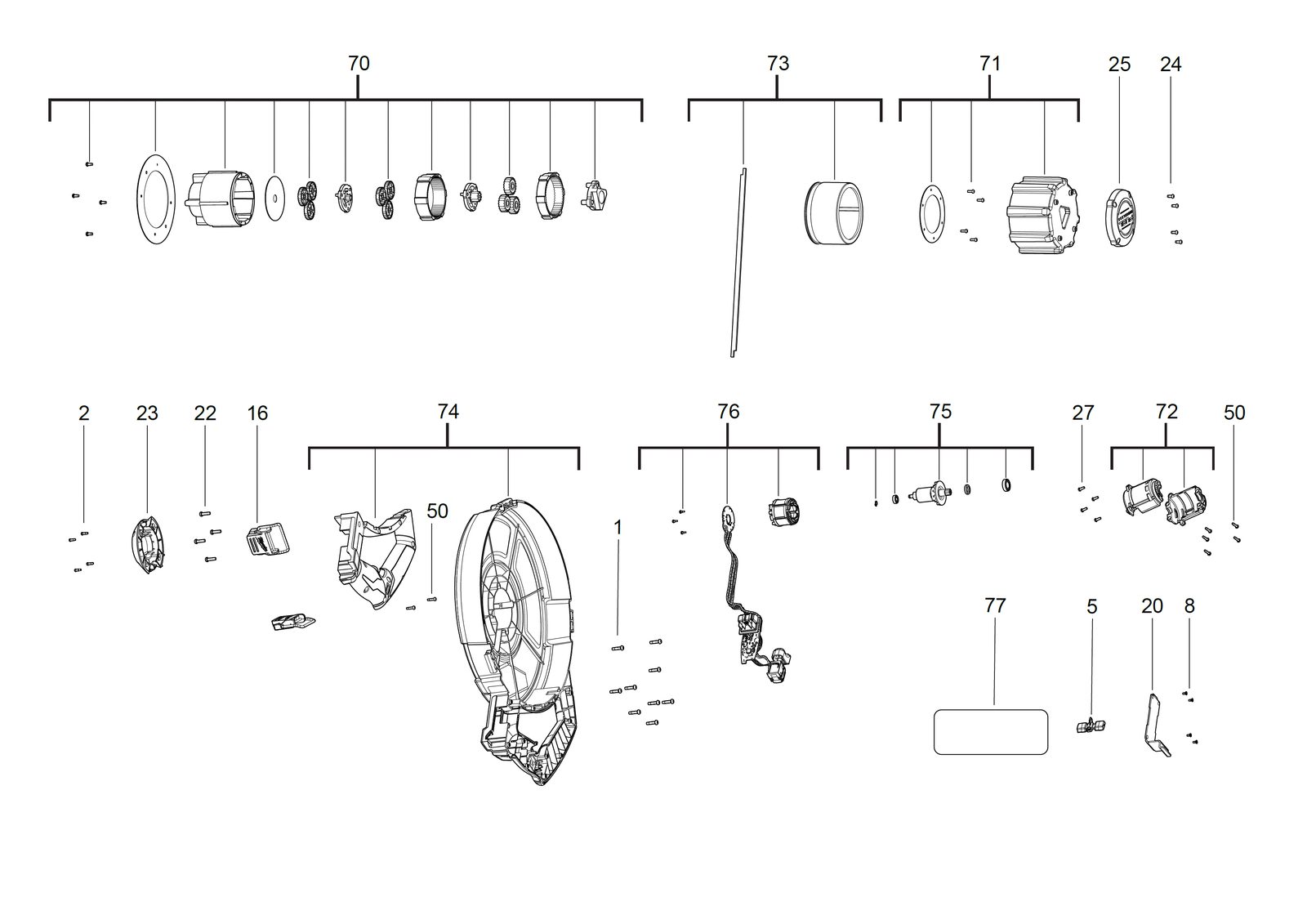

Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931465326товар | 9 | — | |
| 2 | 0002 | ВинтSCREW | 4931466151товар | 4 | 4058546273682 | |
| 3 | 0005 | SliderSLIDER | 4931472707товар | 1 | 4058546330095 | |
| 4 | 0008 | ВинтSCREW | 4931465385товар | 4 | 4058546234850 | |
| 5 | 0016 | LatchLATCH | 4931472708товар | 3 | 4058546330101 | |
| 6 | 0020 | КрышкаCOVER | 4931472709товар | 1 | 4058546330118 | |
| 7 | 0022 | ВинтSCREW | 4931472710товар | 4 | 4058546330125 | |
| 8 | 0023 | КолпачокCAP | 4931472711товар | 1 | 4058546330132 | |
| 9 | 0024 | ВинтSCREW | 4931472712товар | 4 | 4058546330149 | |
| 10 | 0025 | КрышкаCOVER | 4931472713товар | 1 | 4058546330156 | |
| 11 | 0027 | ВинтSCREW | 4931435474товар | 4 | 4002395891634 | |
| 12 | 0050 | ВинтSCREW | 4931436686товар | 7 | 4002395258260 | |
| 13 | 0070 | РедукторGEAR BOX | 4931472714товар | 1 | 4058546330163 | |
| 14 | 0071 | Корпус редуктораGEAR BOX HOUSING | 4931472715товар | 1 | 4058546330170 | |
| 15 | 0072 | Корпус двигателяMOTOR HOUSING | 4931472716товар | 1 | 4058546330187 | |
| 16 | 0073 | BushingBUSHING | 4931472717товар | 1 | 4058546330194 | |
| 17 | 0074 | Комплект рукояткиHANDLE SET | 4931472718товар | 1 | 4058546330200 | |
| 18 | 0075 | РоторROTOR | 4931472719товар | 1 | 4058546330217 | |
| 19 | 0076 | ЭлектронныйELECTRONIC | 4931472720товар | 1 | 4058546330224 | |
| 20 | 0077 | Шильдик / табличка данныхRATING PLATE | 4931472721товар | 1 | 4058546330231 |
