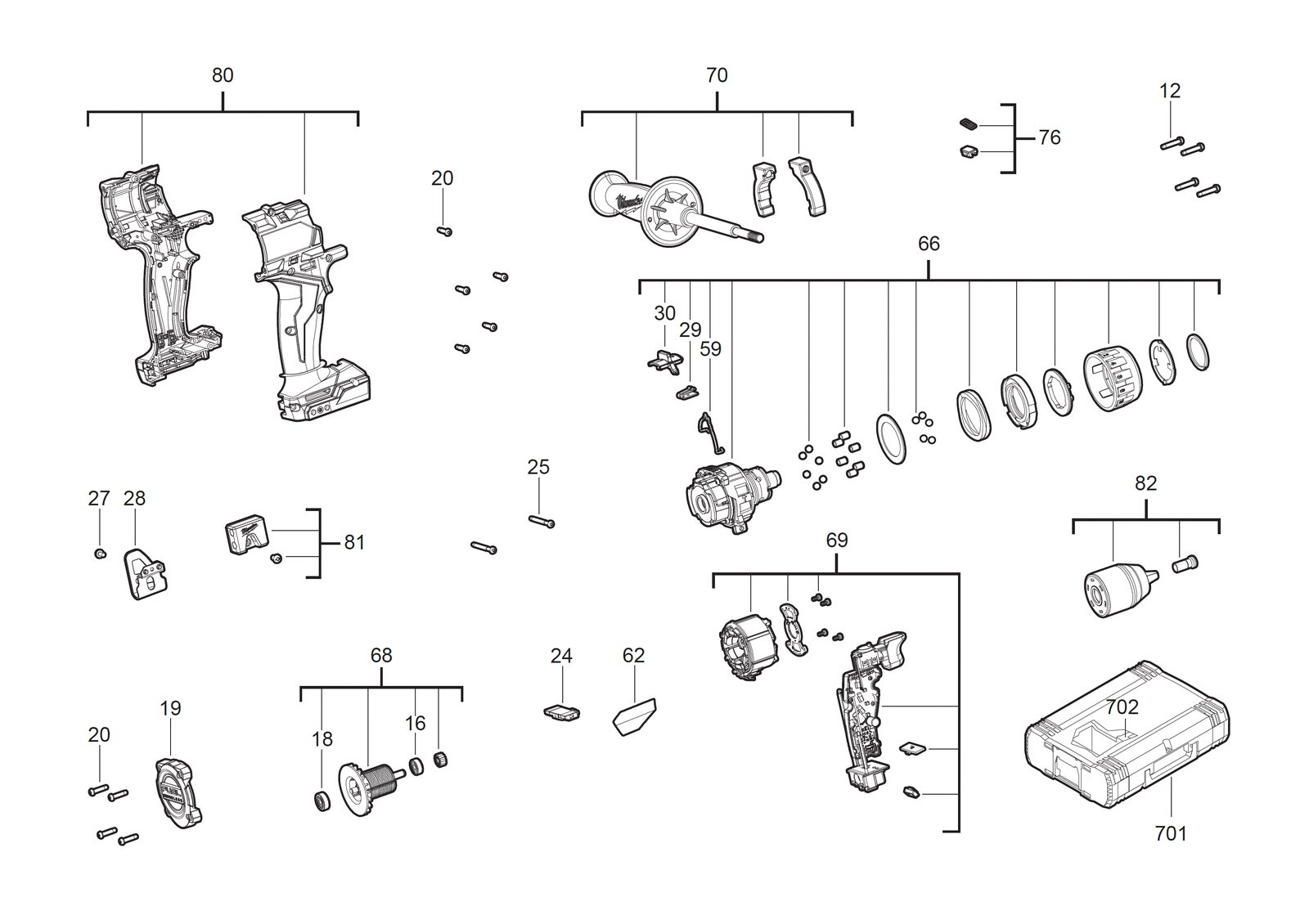

Дрель-шуруповёрт Milwaukee M18FPD3-502X — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18FPD3-502X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPD3-502XАртикул инструмента: 4933479860Код схемы: 400048131422 позицииКатегория: Дрели и шуруповёрты
Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0012 | ВинтSCREW | 4931465984товар | 4 | 4058546272012 | |
| 2 | 0016 | Шариковый подшипникBALL BEARING | 4931479944товар | 1 | 4058546397074 | |
| 3 | 0018 | Шариковый подшипникBALL BEARING | 4931465987товар | 1 | 4058546272043 | |
| 4 | 0019 | Защитный колпачокPROTECTIVE CAP | 4931494902товар | 1 | 4058546474744 | |
| 5 | 0020 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 6 | 0024 | Выключатель leverSWITCH LEVER | 4931494903товар | 1 | 4058546474751 | |
| 7 | 0025 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 8 | 0027 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 9 | 0028 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 10 | 0029 | ПружинаSPRING | 4931494904товар | 1 | 4058546474768 | |
| 11 | 0030 | Выключатель buttonSWITCH BUTTON | 4931494905товар | 1 | 4058546474775 | |
| 12 | 0059 | ПружинаSPRING | 4931494906товар | 1 | 4058546474782 | |
| 13 | 0062 | Шильдик / табличка данныхRATING PLATE | 4931494917товар | 1 | 4058546474898 | |
| 14 | 0066 | РедукторGEAR BOX | 4931494918товар | 1 | 4058546485863 | |
| 15 | 0068 | Ротор / якорьARMATURE | 4931494909товар | 1 | 4058546474812 | |
| 16 | 0069 | ЭлектронныйELECTRONIC | 4931507219товар | 1 | 4058546597306 | |
| 17 | 0070 | Комплект рукояткиHANDLE SET | 4931494911товар | 1 | 4058546474836 | |
| 18 | 0076 | ЛинзаLENS | 4931494912товар | 1 | 4058546474843 | |
| 19 | 0080 | Комплект корпуса в сбореHOUSING SET ASSY | 4931494913товар | 1 | 4058546474850 | |
| 20 | 0081 | ДержательHOLDER | 4931494914товар | 1 | 4058546474867 | |
| 21 | 0082 | ПатронCHUCK | 4931494919товар | 1 | 4058546485870 | |
| 22 | 0702 | ВставкаINSERT | 4931494916товар | 1 | 4058546474881 |
