Дрель-шуруповёрт Milwaukee M18FPD2-0X — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18FPD2-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPD2-0XАртикул инструмента: 4933464263Код схемы: 400046911424 позицииКатегория: Дрели и шуруповёрты

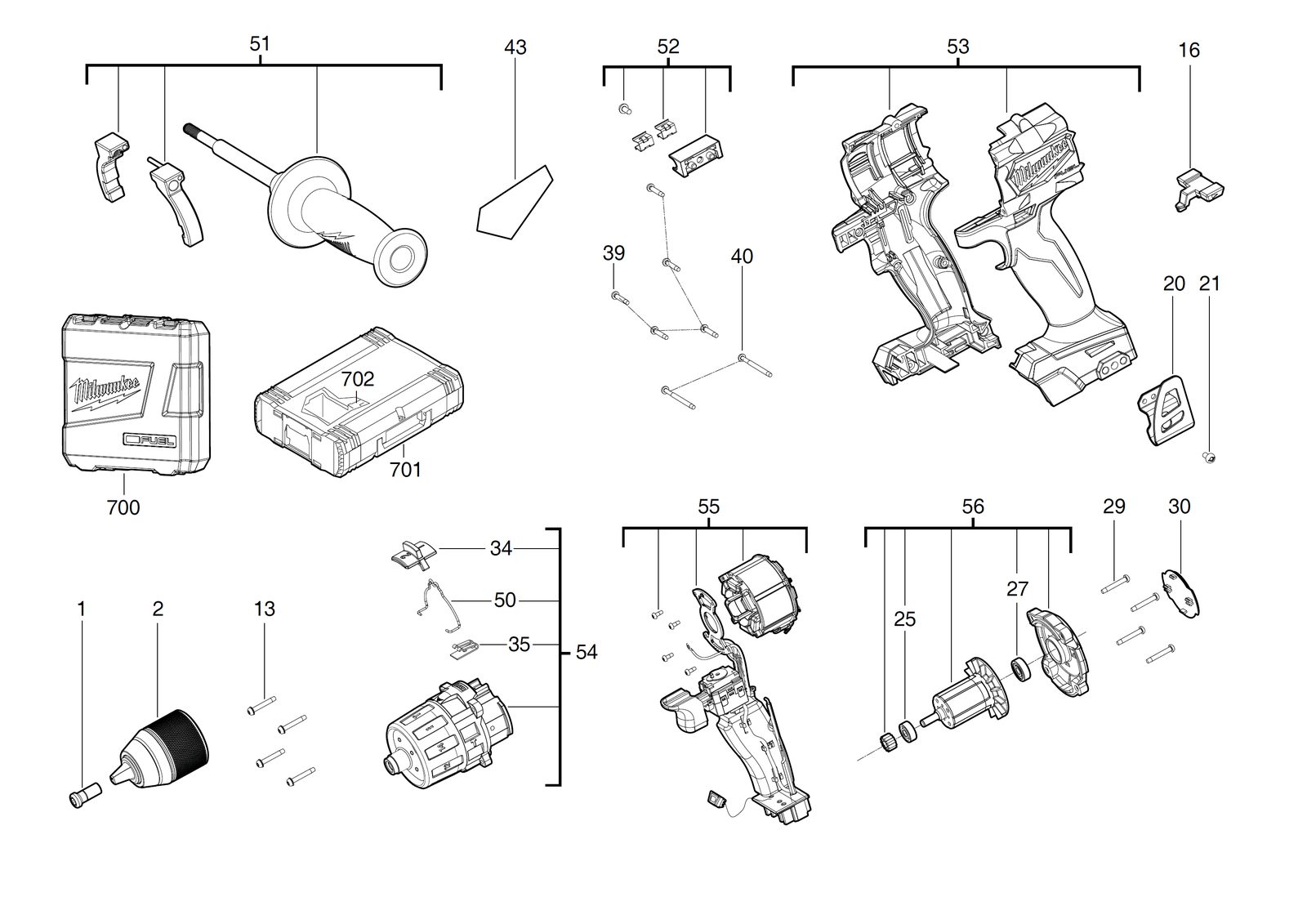

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Фиксирующий винтLOCKING SCREW | 4931453214товар | 1 | 4002395151875 | |
| 2 | 0002 | ПатронCHUCK | 4931479550товар | 1 | 4058546388652 | |
| 3 | 0013 | ВинтSCREW | 4931465984товар | 4 | 4058546272012 | |
| 4 | 0016 | SlideSLIDE | 4931465985товар | 1 | 4058546272029 | |
| 5 | 0020 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 6 | 0021 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 7 | 0025 | Шариковый подшипникBALL BEARING | 4931436014товар | 1 | 4002395875399 | |
| 8 | 0027 | Шариковый подшипникBALL BEARING | 4931465987товар | 1 | 4058546272043 | |
| 9 | 0029 | ВинтSCREW | 4931453223товар | 4 | 4002395152568 | |
| 10 | 0030 | Подшипник end пластинаBEARING END PLATE | 4931465988товар | 1 | 4058546272050 | |
| 11 | 0034 | ВыключательSWITCH | 4931465989товар | 1 | 4058546272067 | |
| 12 | 0035 | Пружина пластинаSPRING PLATE | 4931465990товар | 1 | 4058546272074 | |
| 13 | 0039 | ВинтSCREW | 4931453227товар | 5 | 4002395153206 | |
| 14 | 0040 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 15 | 0043 | Шильдик / табличка данныхRATING PLATE | 4931466001товар | 1 | 4058546272180 | |
| 16 | 0050 | Wire strapWIRE STRAP | 4931465992товар | 1 | 4058546272098 | |
| 17 | 0051 | Дополнительная рукояткаAUXILIARY HANDLE | 4931465993товар | 1 | 4058546272104 | |
| 18 | 0052 | Bit держательBIT HOLDER | 4931465832товар | 1 | 4058546239329 | |
| 19 | 0053 | КорпусHOUSING | 4931465994товар | 1 | 4058546272111 | |
| 20 | 0054 | РедукторGEAR BOX | 4931466002товар | 1 | 4058546272197 | |
| 21 | 0055 | ЭлектронныйELECTRONIC | 4931465996товар | 1 | 4058546272135 | |
| 22 | 0056 | Ротор / якорьARMATURE | 4931465997товар | 1 | 4058546272142 | |
| 23 | 0700 | КейсCARRYING CASE | 4931465998товар | 1 | 4058546272159 | |
| 24 | 0702 | ВставкаINSERT | 4931465999товар | 1 | 4058546272166 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
