Дрель-шуруповёрт Milwaukee M18FPD-202X — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18FPD-202X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FPD-202XАртикул инструмента: 4933451359Код схемы: 400045247920 позицийКатегория: Дрели и шуруповёрты

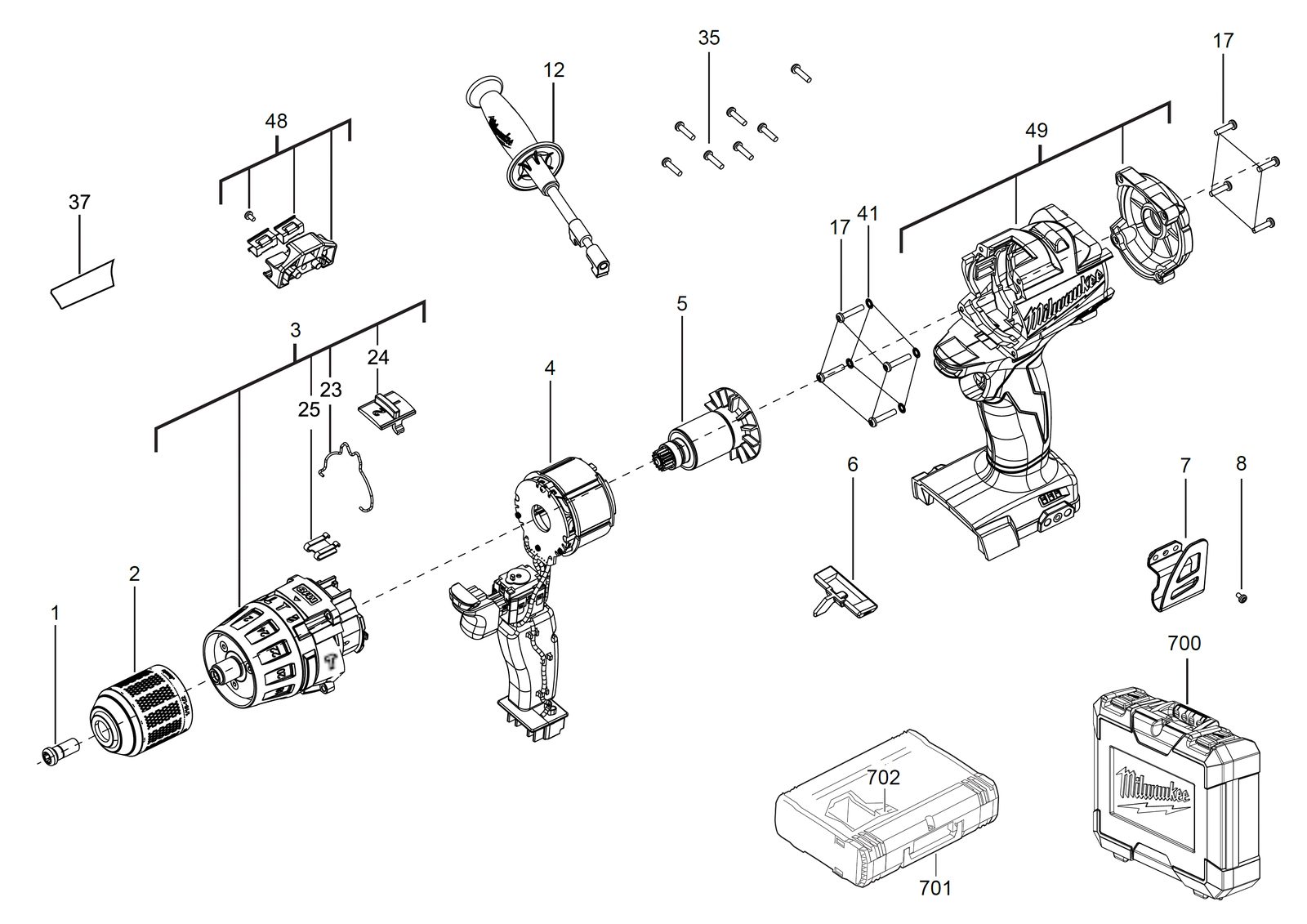

Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Фиксирующий винтLOCKING SCREW | 4931453214товар | 1 | 4002395151875 | |
| 2 | 0002 | Keyless патронKEYLESS CHUCK | 4931454827товар | 1 | 4058546020019 | |
| 3 | 0003 | Комплект шестерёнGEAR KIT | 4931453255товар | 1 | 4002395157587 | |
| 4 | 0004 | Electric в сбореELECTRIC COMPLETE | 4931453217товар | 1 | 4002395152506 | |
| 5 | 0005 | Ротор в сбореARMATURE ASSEMBLY | 4931453218товар | 1 | 4002395152513 | |
| 6 | 0006 | РычагLEVER | 4931453219товар | 1 | 4002395152520 | |
| 7 | 0007 | ДержательHOLDER | 4931453220товар | 1 | 4002395152537 | |
| 8 | 0008 | ВинтSCREW | 4931436566товар | 1 | 4002395257638 | |
| 9 | 0012 | Дополнительная рукояткаAUXILIARY HANDLE | 4931453222товар | 1 | 4002395152551 | |
| 10 | 0017 | ВинтSCREW | 4931453223товар | 8 | 4002395152568 | |
| 11 | 0023 | Wire strapWIRE STRAP | 4931453224товар | 1 | 4002395152575 | |
| 12 | 0024 | Выключатель buttonSWITCH BUTTON | 4931453225товар | 1 | — | |
| 13 | 0025 | Пружина пластинаSPRING PLATE | 4931453226товар | 1 | 4002395152599 | |
| 14 | 0035 | ВинтSCREW | 4931453227товар | 7 | 4002395153206 | |
| 15 | 0037 | Шильдик / табличка данныхRATING PLATE | 4931453256товар | 1 | 4002395158201 | |
| 16 | 0041 | ШайбаWASHER | 4931453229товар | 4 | 4002395153220 | |
| 17 | 0048 | Bit держательBIT HOLDER | 4931453230товар | 1 | 4002395153237 | |
| 18 | 0049 | КорпусHOUSING | 4931453231товар | 1 | 4002395153244 | |
| 19 | 0700 | КейсCARRYING CASE | 4931453232товар | 1 | — | |
| 20 | 0702 | ВставкаINSERT | 4931453379товар | 1 | — |
