Садовый инструмент Milwaukee M18FOPHLTKIT-0 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18FOPHLTKIT-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FOPHLTKIT-0Артикул инструмента: 4933464956Код схемы: 400046975721 позицияКатегория: Садовый и хозяйственный инструмент

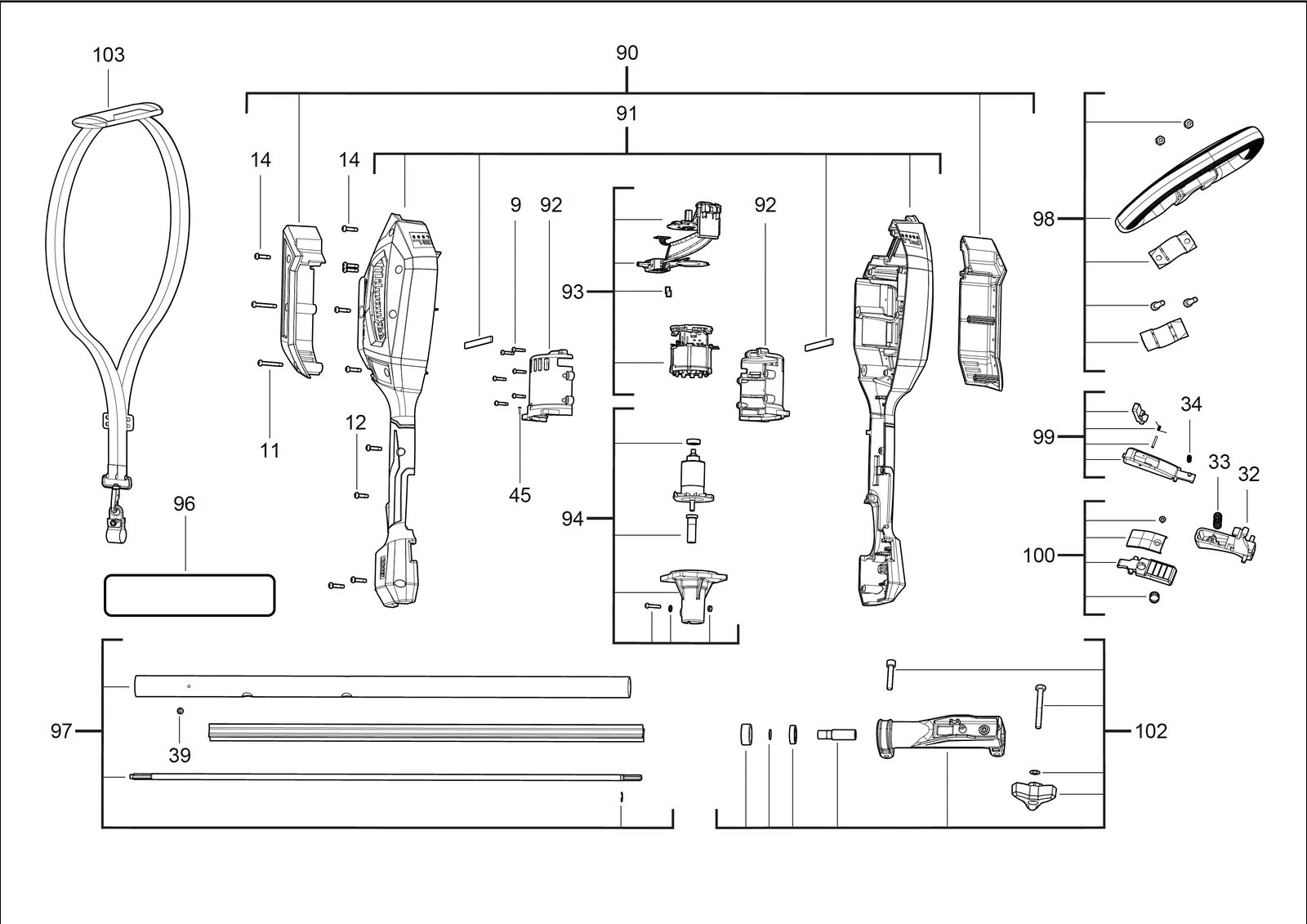

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 2 | 0011 | ВинтSCREW | 4931435023товар | 2 | 4002395857302 | |
| 3 | 0012 | ВинтSCREW | 4931454800товар | 1 | 4058546014179 | |
| 4 | 0014 | ВинтSCREW | 660024030товар | 11 | 4002395826957 | |
| 5 | 0032 | Курок / выключательTRIGGER | 4931454801товар | 1 | 4058546014186 | |
| 6 | 0033 | ПружинаSPRING | 4931454808товар | 1 | 4058546014254 | |
| 7 | 0034 | ПружинаSPRING | 4931454803товар | 1 | 4058546014209 | |
| 8 | 0039 | ВинтSCREW | 4931466762товар | 1 | 4058546279790 | |
| 9 | 0045 | ВинтSCREW | 4931454146товар | 4 | 4002395285600 | |
| 10 | 0090 | КрышкаCOVER | 4931466763товар | 1 | 4058546279806 | |
| 11 | 0091 | Комплект рукояткиHANDLE SET | 4931466764товар | 1 | 4058546279813 | |
| 12 | 0092 | Корпус двигателяMOTOR HOUSING | 4931466765товар | 1 | 4058546279820 | |
| 13 | 0093 | ВыключательSWITCH | 4931466766товар | 1 | 4058546279837 | |
| 14 | 0094 | РоторROTOR | 4931466767товар | 1 | 4058546279844 | |
| 15 | 0096 | НаклейкаLABEL | 4931466768товар | 1 | 4058546279851 | |
| 16 | 0097 | Ведущий валDRIVING SHAFT | 4931466769товар | 1 | 4058546279868 | |
| 17 | 0098 | Комплект рукояткиHANDLE SET | 4931466770товар | 1 | 4058546279875 | |
| 18 | 0099 | Курок / выключательTRIGGER | 4931466771товар | 1 | 4058546279882 | |
| 19 | 0100 | Курок / выключательTRIGGER | 4931466772товар | 1 | 4058546279899 | |
| 20 | 0102 | Release leverRELEASE LEVER | 4931466773товар | 1 | 4058546279905 | |
| 21 | 0103 | StrapSTRAP | 4932492671товар | 1 | 4058546475420 |
