Садовый инструмент Milwaukee M18FOPH2-802 — взрыв-схема
Сервисная страница: Садовый инструмент Milwaukee M18FOPH2-802. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FOPH2-802Артикул инструмента: 4933492664Код схемы: 400050337022 позицииКатегория: Садовый и хозяйственный инструмент

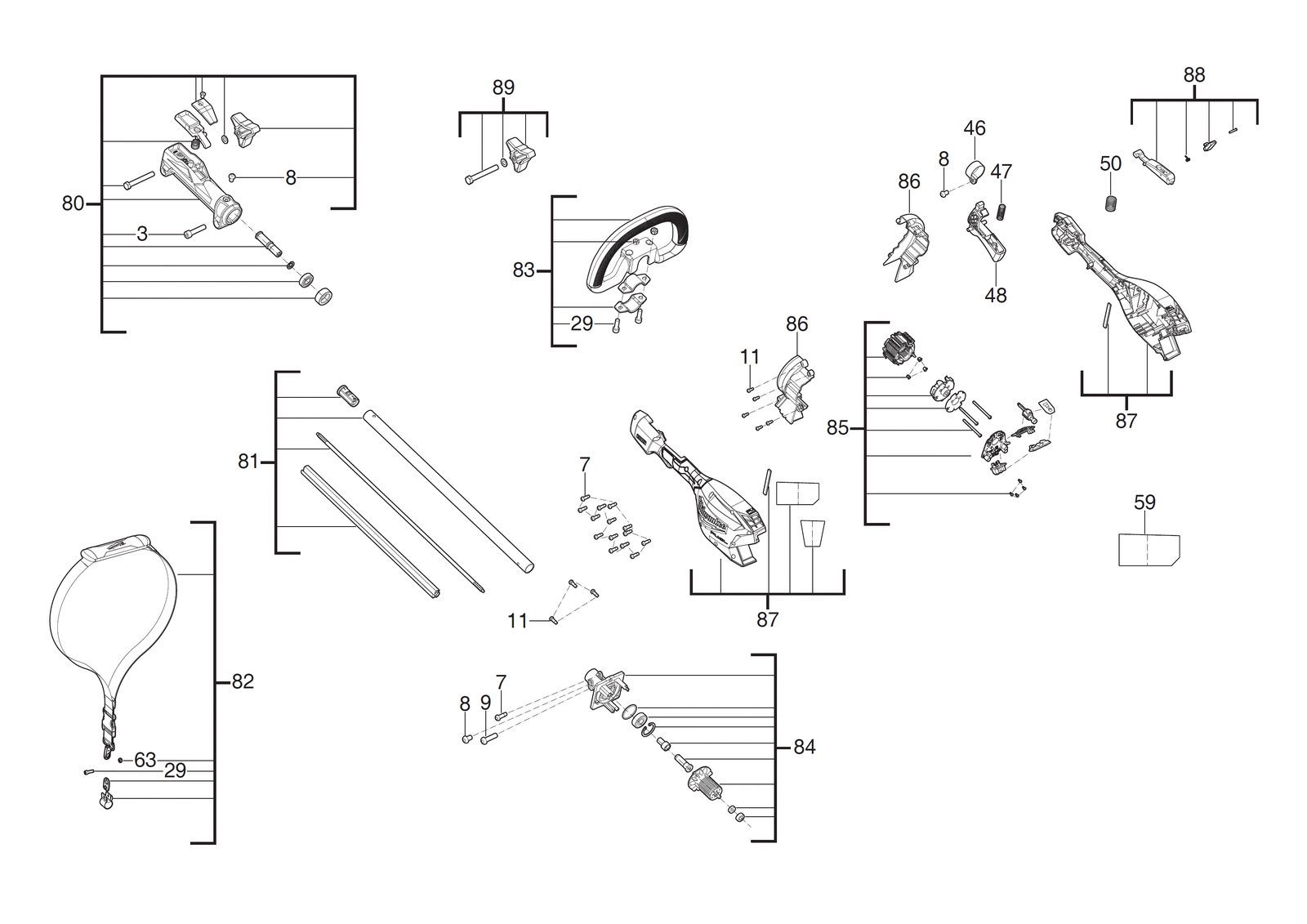

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931479165товар | 1 | 4058546367336 | |
| 2 | 0007 | ВинтSCREW | 4931454800товар | 15 | 4058546014179 | |
| 3 | 0008 | ВинтSCREW | 4931466677товар | 3 | 4058546278946 | |
| 4 | 0009 | ВинтSCREW | 4931466683товар | 1 | 4058546279004 | |
| 5 | 0011 | ВинтSCREW | 4931454269товар | 8 | 4002395285396 | |
| 6 | 0029 | ВинтSCREW | 4931465533товар | 3 | 4058546236335 | |
| 7 | 0046 | ClampCLAMP | 4931494983товар | 1 | 4058546486518 | |
| 8 | 0047 | ПружинаSPRING | 4931454808товар | 1 | 4058546014254 | |
| 9 | 0048 | Курок / выключательTRIGGER | 4931506464товар | 1 | 4058546557782 | |
| 10 | 0050 | ПружинаSPRING | 4931506465товар | 1 | 4058546557799 | |
| 11 | 0059 | Шильдик / табличка данныхRATING PLATE | 4931506466товар | 1 | 4058546557805 | |
| 12 | 0063 | ГайкаNUT | 4931506467товар | 1 | 4058546557812 | |
| 13 | 0080 | МуфтаCOUPLING | 4931506468товар | 1 | 4058546557829 | |
| 14 | 0081 | ВалSHAFT | 4931506469товар | 1 | 4058546557836 | |
| 15 | 0082 | Single shoulder strap for grass trimmersSingle Shoulder Strap for Grass Trimmers | 4932492671товар | 1 | 4058546475420 | |
| 16 | 0083 | РукояткаHANDLE | 4931506470товар | 1 | 4058546557843 | |
| 17 | 0084 | Двигатель в сбореMOTOR ASSEMBLY | 4931506471товар | 1 | 4058546557850 | |
| 18 | 0085 | ЭлектронныйELECTRONIC | 4931506472товар | 1 | 4058546557867 | |
| 19 | 0086 | Корпус двигателяMOTOR HOUSING | 4931506473товар | 1 | 4058546557874 | |
| 20 | 0087 | КорпусHOUSING | 4931506474товар | 1 | 4058546557881 | |
| 21 | 0088 | Курок / выключательTRIGGER | 4931506475товар | 1 | 4058546557898 | |
| 22 | 0089 | Ручка-регуляторKNOB | 4931506476товар | 1 | 4058546557904 |
