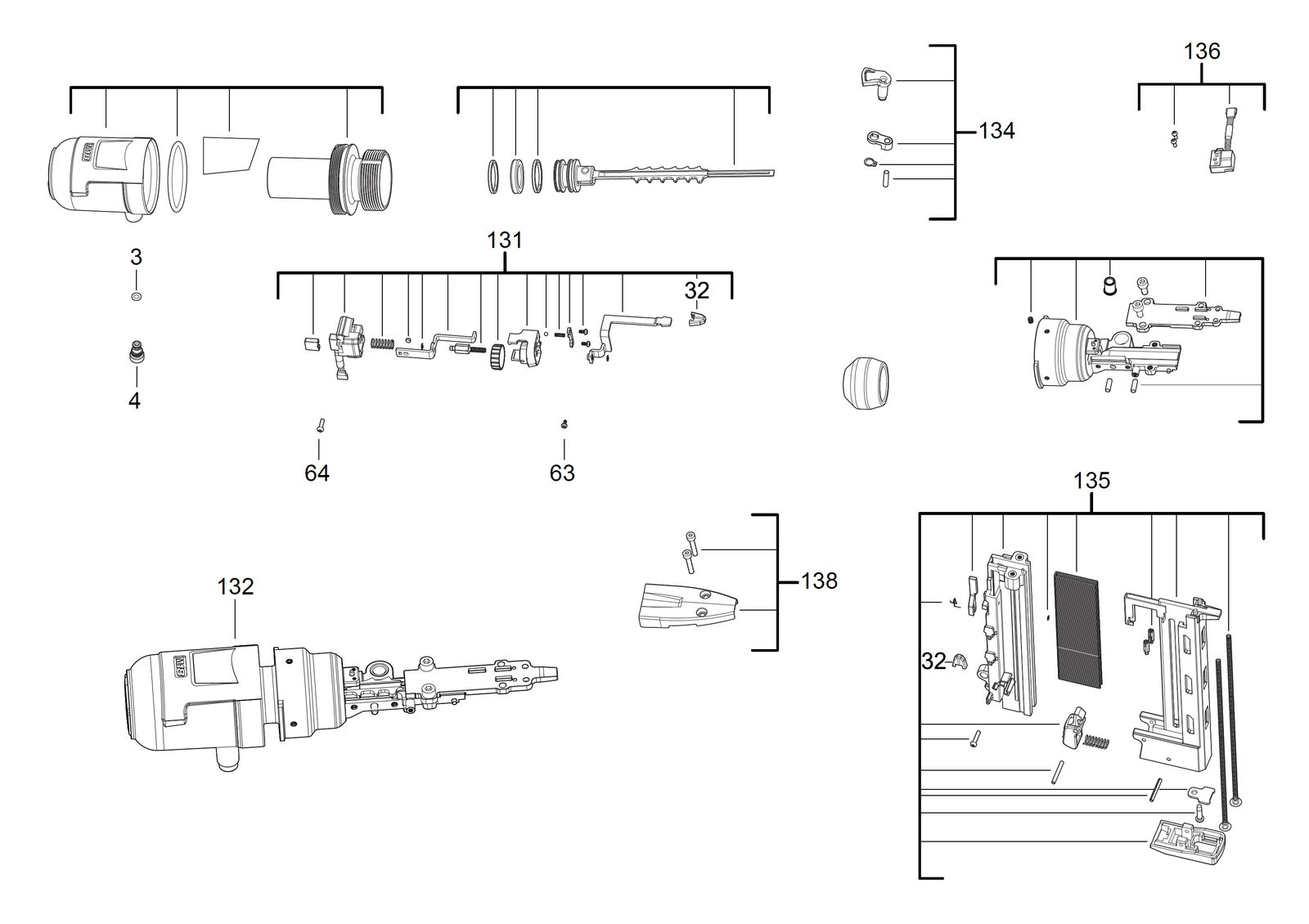

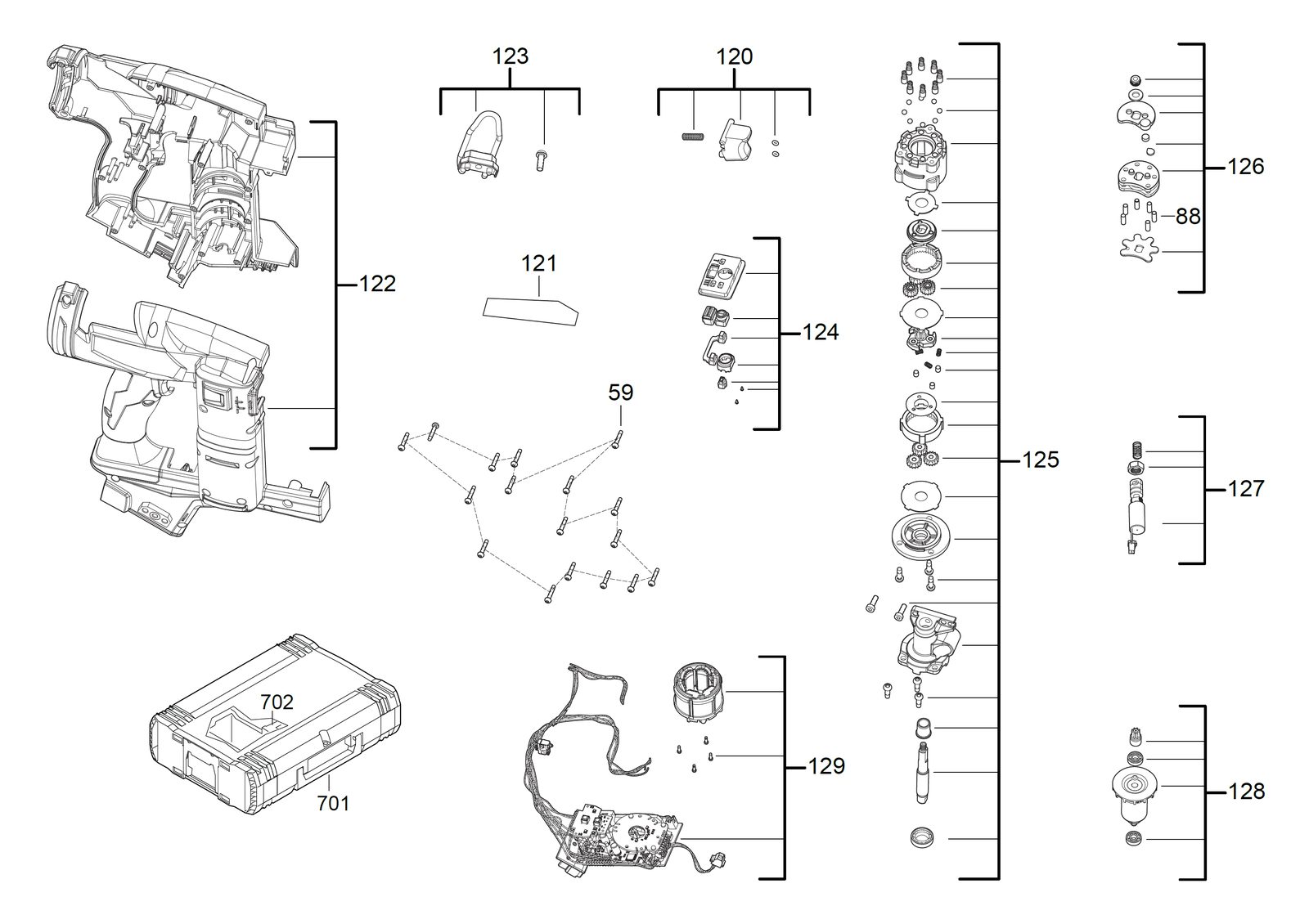

Пила Milwaukee M18FNCS18GS-0X — взрыв-схема
Сервисная страница: Пила Milwaukee M18FNCS18GS-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FNCS18GS-0XАртикул инструмента: 4933471942Код схемы: 400047709525 позицийКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 25 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Уплотнительное кольцоO-RING | 4931472315товар | 1 | 4058546285326 | |
| 2 | 0004 | PlugPLUG | 4931472316товар | 1 | 4058546285333 | |
| 3 | 0032 | Holding bracketHOLDING BRACKET | 4931473105товар | 1 | 4058546334079 | |
| 4 | 0059 | ВинтSCREW | 4931453227товар | 17 | 4002395153206 | |
| 5 | 0063 | ВинтSCREW | 4931473106товар | 1 | 4058546334086 | |
| 6 | 0064 | ВинтSCREW | 660380006товар | 1 | 4002395849857 | |
| 7 | 0088 | ШтифтPIN | 4931473107товар | 6 | 4058546334093 | |
| 8 | 0120 | Курок / выключательTRIGGER | 4931473108товар | 1 | 4058546334109 | |
| 9 | 0121 | Шильдик / табличка данныхRATING PLATE | 4931473109товар | 1 | 4058546334116 | |
| 10 | 0122 | Комплект рукояткиHANDLE SET | 4931473110товар | 1 | 4058546334123 | |
| 11 | 0123 | КрюкHOOK | 4931472321товар | 1 | 4058546285388 | |
| 12 | 0124 | Выключатель boardSWITCH BOARD | 4931472322товар | 1 | 4058546285395 | |
| 13 | 0125 | Шестерня редуктор комплектGEAR BOX KIT | 4931473111товар | 1 | 4058546334130 | |
| 14 | 0126 | В сборе комплектASSEMBLY KIT | 4931473112товар | 1 | 4058546334147 | |
| 15 | 0127 | КлапанVALVE | 4931473113товар | 1 | 4058546334154 | |
| 16 | 0128 | РоторROTOR | 4931473114товар | 1 | 4058546334161 | |
| 17 | 0129 | ЭлектронныйELECTRONIC | 4931507626товар | 1 | 4058546601379 | |
| 18 | 0131 | В сборе комплектASSEMBLY KIT | 4931473117товар | 1 | 4058546334192 | |
| 19 | 0132 | БакTANK | 4931507628товар | 1 | 4058546601393 | |
| 20 | 0134 | Фиксирующий partLOCKING PART | 4931473120товар | 1 | 4058546334222 | |
| 21 | 0135 | MagazineMAGAZINE | 4931473121товар | 1 | 4058546334239 | |
| 22 | 0136 | Pressure sensorPRESSURE SENSOR | 4931473122товар | 1 | 4058546334246 | |
| 23 | 0138 | End крышка колпачокEND COVER CAP | 4931473124товар | 1 | 4058546334260 | |
| 24 | 0702 | ВставкаINSERT | 4931473125товар | 1 | 4058546334277 | |
| 25 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
