Гвоздезабиватель или степлер Milwaukee M18FNB35-0X — взрыв-схема
Сервисная страница: Гвоздезабиватель или степлер Milwaukee M18FNB35-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FNB35-0XАртикул инструмента: 4933498982Код схемы: 400050960037 позицийКатегория: Гвоздезабиватели и степлеры

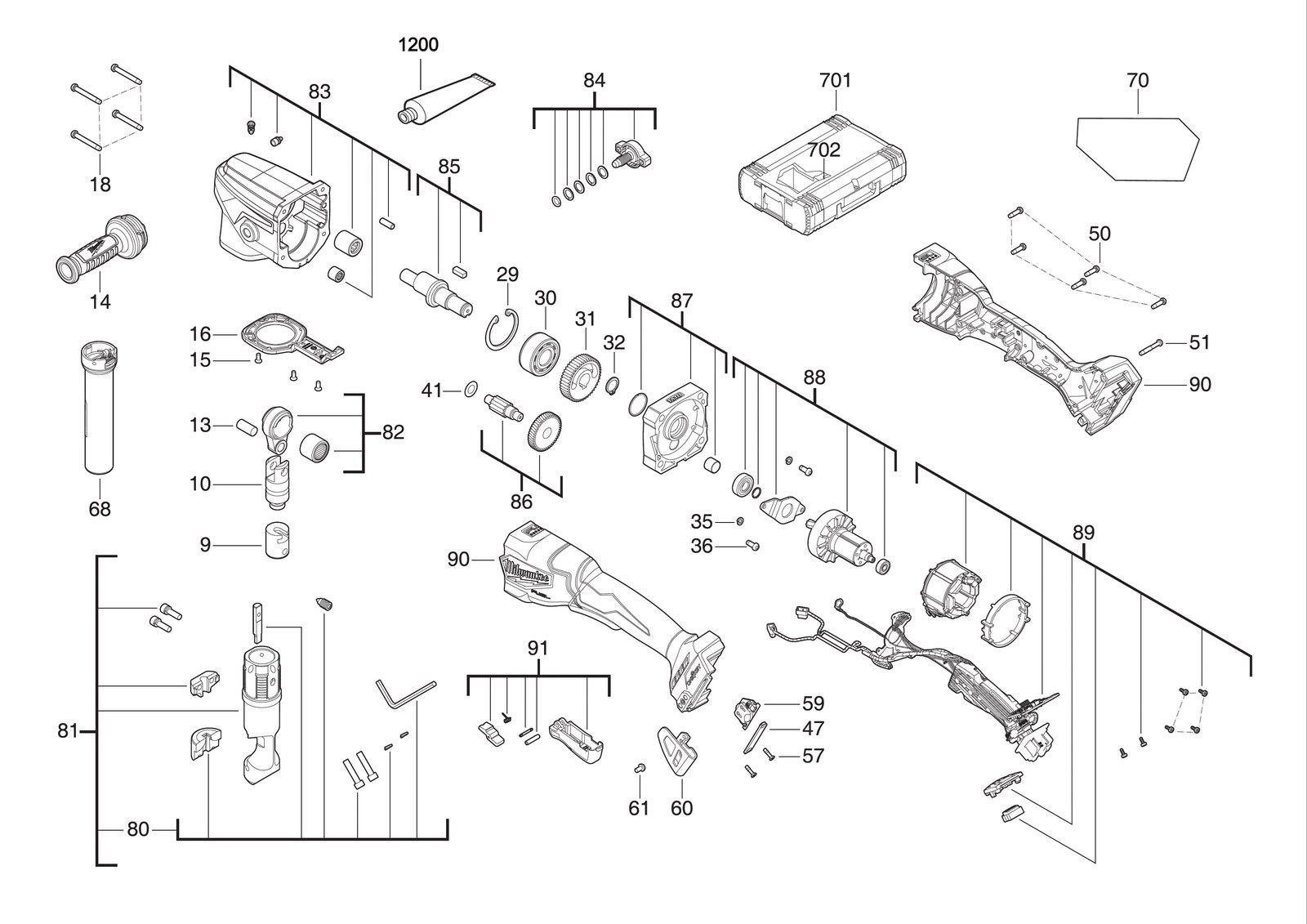

Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | ДержательHOLDER | 4931507761товар | 1 | 4058546602727 | |
| 2 | 0010 | PistonPISTON | 4931507762товар | 1 | 4058546602734 | |
| 3 | 0013 | ШтифтPIN | 4931507763товар | 1 | 4058546602741 | |
| 4 | 0014 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 5 | 0015 | ВинтSCREW | 4931507764товар | 3 | 4058546602758 | |
| 6 | 0016 | КрышкаCOVER | 4931507765товар | 1 | 4058546602765 | |
| 7 | 0018 | ВинтSCREW | 4931465325товар | 4 | 4058546234256 | |
| 8 | 0029 | Retaining кольцоRETAINING RING | 4931507766товар | 1 | 4058546602772 | |
| 9 | 0030 | Шариковый подшипникBALL BEARING | 4931507767товар | 1 | 4058546602789 | |
| 10 | 0031 | ШестерняGEAR | 4931507768товар | 1 | 4058546602796 | |
| 11 | 0032 | Retaining кольцоRETAINING RING | 4931465452товар | 1 | 4058546235529 | |
| 12 | 0035 | Защитный шайбаPROTECTION WASHER | 680866003товар | 2 | 4002395823895 | |
| 13 | 0036 | ВинтSCREW | 4931473732товар | 2 | 4058546356088 | |
| 14 | 0041 | ШайбаWASHER | 4931507769товар | 1 | 4058546602802 | |
| 15 | 0047 | Корпус крышкаHOUSING COVER | 4931506780товар | 1 | 4058546560942 | |
| 16 | 0050 | ВинтSCREW | 4931496890товар | 5 | 4058546540272 | |
| 17 | 0051 | ВинтSCREW | 4931496283товар | 1 | 4058546534202 | |
| 18 | 0057 | ВинтSCREW | 4931496273товар | 2 | 4058546534103 | |
| 19 | 0059 | Coin cell pcbaCOIN CELL PCBA | 4931507770товар | 1 | 4058546602819 | |
| 20 | 0060 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 21 | 0061 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 22 | 0068 | BagBAG | 4931507771товар | 1 | 4058546602826 | |
| 23 | 0070 | Шильдик / табличка данныхRATING PLATE | 4931507772товар | 1 | 4058546602833 | |
| 24 | 0080 | Сервисный комплектSERVICE KIT | 4931507773товар | 1 | 4058546602840 | |
| 25 | 0081 | ДержательHOLDER | 4931507774товар | 1 | 4058546602857 | |
| 26 | 0082 | ШтокROD | 4931507775товар | 1 | 4058546602864 | |
| 27 | 0083 | Шестерня кейсGEAR CASE | 4931507776товар | 1 | 4058546602871 | |
| 28 | 0084 | Сервисный комплектSERVICE KIT | 4931507777товар | 1 | 4058546602888 | |
| 29 | 0085 | Eccentric валECCENTRIC SHAFT | 4931507778товар | 1 | 4058546602895 | |
| 30 | 0086 | ВалSHAFT | 4931507779товар | 1 | 4058546602901 | |
| 31 | 0087 | End крышка колпачокEND COVER CAP | 4931507780товар | 1 | 4058546602918 | |
| 32 | 0088 | End крышка колпачокEND COVER CAP | 4931507781товар | 1 | 4058546602925 | |
| 33 | 0089 | ЭлектронныйELECTRONIC | 4931507782товар | 1 | 4058546602932 | |
| 34 | 0090 | РукояткаHANDLE | 4931507783товар | 1 | 4058546602949 | |
| 35 | 0091 | Курок / выключательTRIGGER | 4931507784товар | 1 | 4058546602956 | |
| 36 | 0702 | ВставкаINSERT | 4931507785товар | 1 | 4058546602963 | |
| 37 | 1200 | GreaseGREASE | 49084220товар | 1 | 4002395786978 |
