Гвоздезабиватель или степлер Milwaukee M18FN18GS-202X — взрыв-схема
Сервисная страница: Гвоздезабиватель или степлер Milwaukee M18FN18GS-202X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FN18GS-202XАртикул инструмента: 4933471408Код схемы: 400047412631 позицияКатегория: Гвоздезабиватели и степлеры

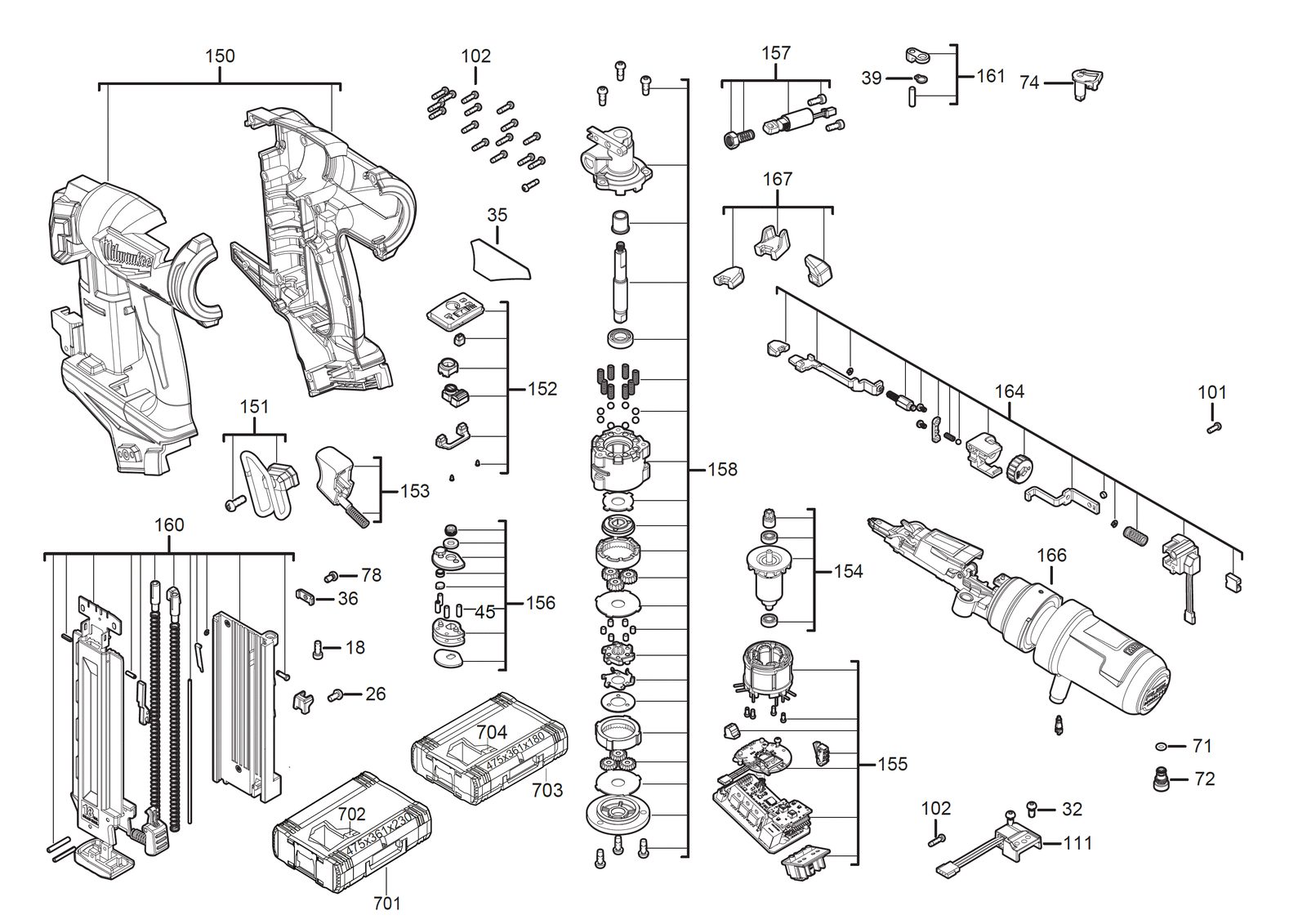

Схема инструмента
Таблица деталей — 31 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0018 | ВинтSCREW | 4931446540товар | 1 | 4002395876259 | |
| 2 | 0026 | ВинтSCREW | 4931453100товар | 1 | 4002395151349 | |
| 3 | 0032 | ВинтSCREW | 4931472311товар | 2 | 4058546285289 | |
| 4 | 0035 | Шильдик / табличка данныхRATING PLATE | 4931472312товар | 1 | 4058546285296 | |
| 5 | 0036 | КронштейнBRACKET | 4931472313товар | 1 | 4058546285302 | |
| 6 | 0039 | Стопорное кольцоHOLDING RING | 4931465917товар | 1 | 4058546240172 | |
| 7 | 0045 | ШтифтPIN | 4931472314товар | 1 | 4058546285319 | |
| 8 | 0071 | Уплотнительное кольцоO-RING | 4931472315товар | 1 | 4058546285326 | |
| 9 | 0072 | PlugPLUG | 4931472316товар | 1 | 4058546285333 | |
| 10 | 0074 | СобачкаPAWL | 4931472317товар | 1 | 4058546285340 | |
| 11 | 0078 | ВинтSCREW | 4931454390товар | 1 | 4058546008185 | |
| 12 | 0101 | ВинтSCREW | 660380006товар | 1 | 4002395849857 | |
| 13 | 0102 | ВинтSCREW | 660570005товар | 18 | 4002395827329 | |
| 14 | 0111 | ЭлектронныйELECTRONIC | 4931472319товар | 1 | 4058546285364 | |
| 15 | 0150 | КорпусHOUSING | 4931472320товар | 1 | 4058546285371 | |
| 16 | 0151 | КрюкHOOK | 4931472321товар | 1 | 4058546285388 | |
| 17 | 0152 | Выключатель boardSWITCH BOARD | 4931472322товар | 1 | 4058546285395 | |
| 18 | 0153 | Курок / выключательTRIGGER | 4931472323товар | 1 | 4058546285401 | |
| 19 | 0154 | РоторROTOR | 4931472324товар | 1 | 4058546285418 | |
| 20 | 0155 | Control board pcbaControl Board PCBA | 4931472325товар | 1 | 4058546285425 | |
| 21 | 0156 | DriveDRIVE | 4931472326товар | 1 | 4058546285432 | |
| 22 | 0157 | МагнитMAGNET | 4931472327товар | 1 | 4058546285449 | |
| 23 | 0158 | РедукторGEAR BOX | 4931472328товар | 1 | 4058546285456 | |
| 24 | 0160 | MagazineMAGAZINE | 4931472329товар | 1 | 4058546285463 | |
| 25 | 0161 | Joint pieceJOINT PIECE | 4931472330товар | 1 | 4058546285470 | |
| 26 | 0164 | Depth gaugeDEPTH GAUGE | 4931472333товар | 1 | 4058546285500 | |
| 27 | 0166 | БакTANK | 4931472335товар | 1 | 4058546285524 | |
| 28 | 0167 | NosepieceNOSEPIECE | 4931472336товар | 1 | 4058546285531 | |
| 29 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 30 | 0702 | ВставкаINSERT | 4931472337товар | 1 | 4058546285548 | |
| 31 | 0704 | ВставкаINSERT | 4931507272товар | 1 | 4058546597832 |
