Гвоздезабиватель или степлер Milwaukee M18FN15GA-0X — взрыв-схема
Сервисная страница: Гвоздезабиватель или степлер Milwaukee M18FN15GA-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FN15GA-0XАртикул инструмента: 4933478091Код схемы: 40004774217 позицийКатегория: Гвоздезабиватели и степлеры

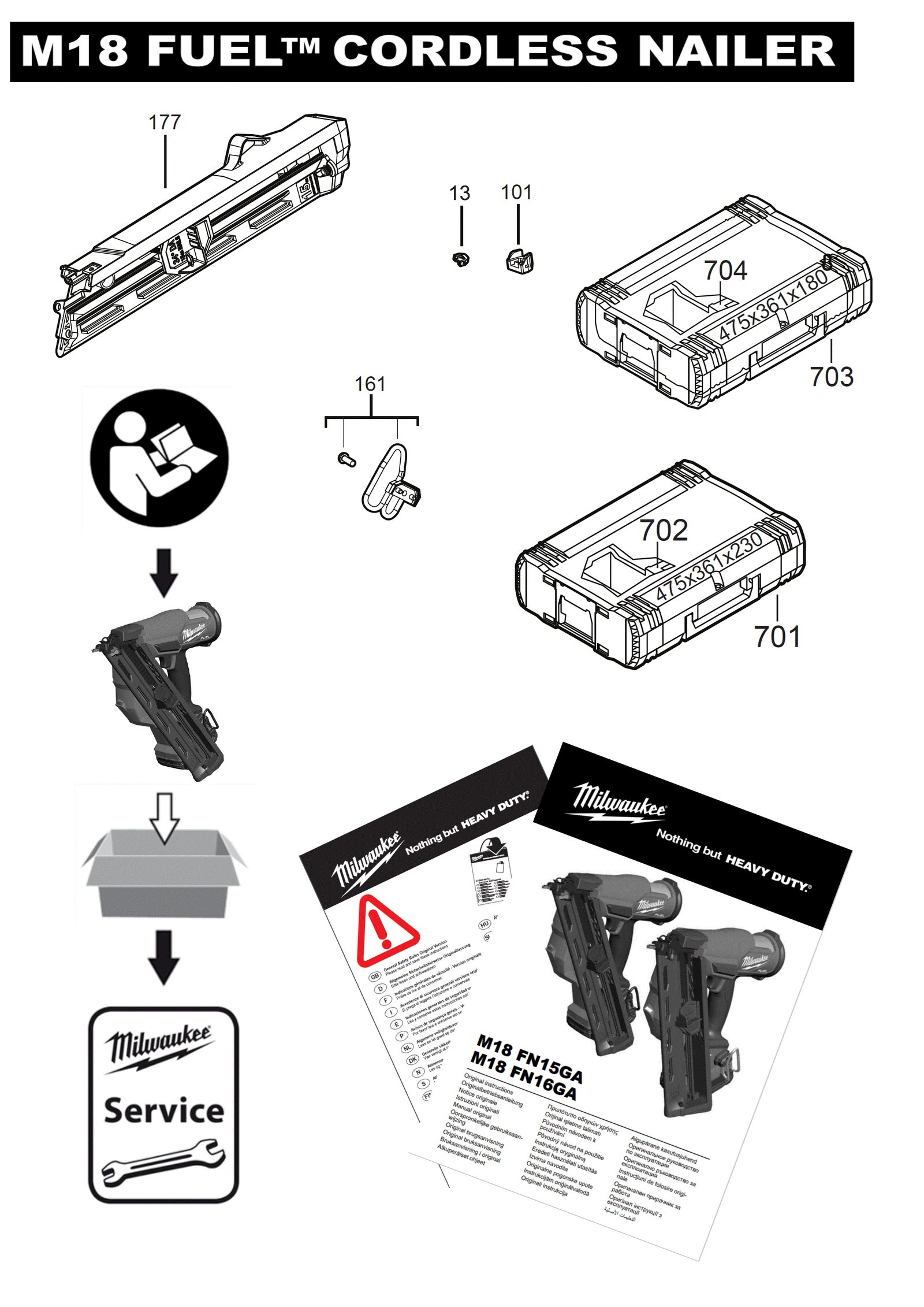

Схема инструмента
Таблица деталей — 7 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0013 | NosepieceNOSEPIECE | 4931480248товар | 1 | 4058546422639 | |
| 2 | 0101 | NosepieceNOSEPIECE | 4931480255товар | 1 | 4058546422707 | |
| 3 | 0161 | КрюкHOOK | 4931480258товар | 1 | 4058546422738 | |
| 4 | 0177 | MagazineMAGAZINE | 4931480282товар | 1 | 4058546422974 | |
| 5 | 0702 | ВставкаINSERT | 4931480275товар | 1 | 4058546422905 | |
| 6 | 0704 | ВставкаINSERT | 4931507271товар | 1 | 4058546597825 | |
| 7 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
