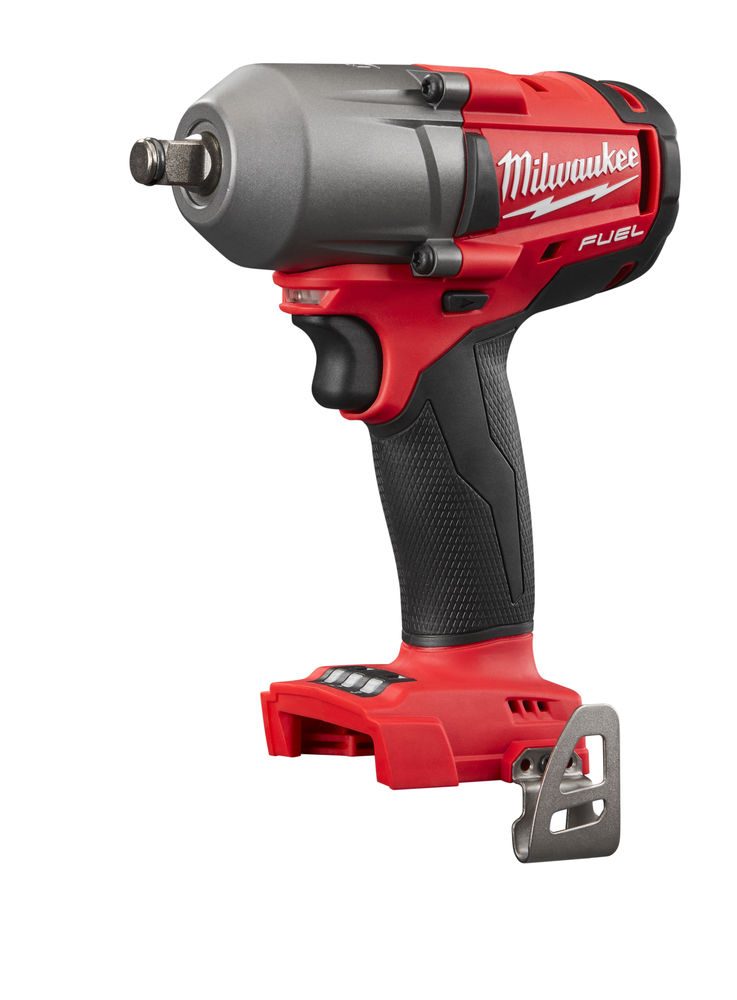

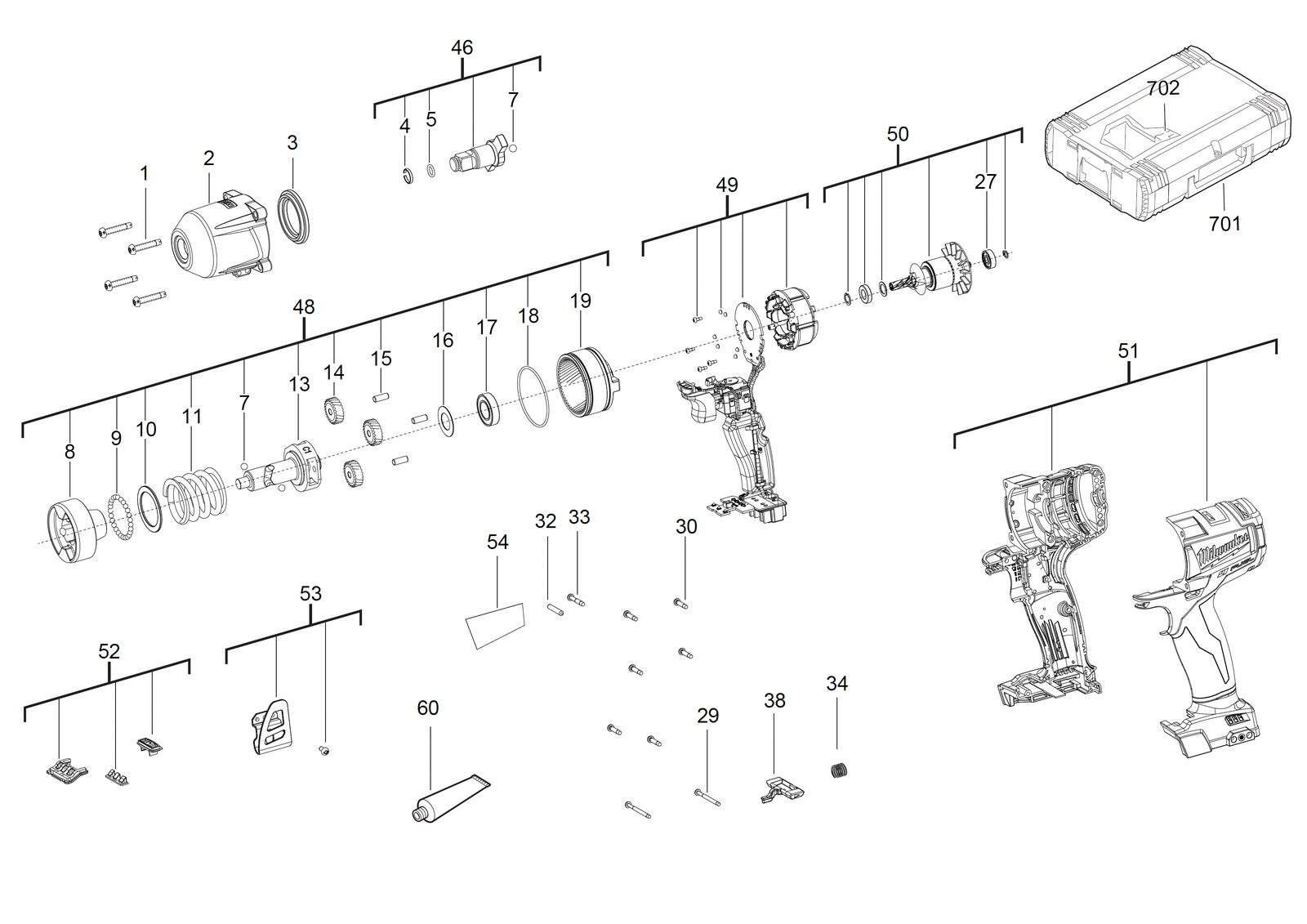

Гайковёрт Milwaukee M18FMTIWF12-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18FMTIWF12-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMTIWF12-0Артикул инструмента: 4933459184Код схемы: 400045841134 позицииКатегория: Гайковёрты и импульсный инструмент
Таблица деталей — 34 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931454838товар | 4 | 4058546020125 | |
| 2 | 0002 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931454839товар | 1 | — | |
| 3 | 0003 | ШайбаWASHER | 4931454840товар | 1 | 4058546020149 | |
| 4 | 0004 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 5 | 0005 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 6 | 0007 | ШарикBALL | 680595003товар | 3 | 4002395823888 | |
| 7 | 0008 | Ударный механизмHAMMER | 4931454842товар | 1 | 4058546020163 | |
| 8 | 0009 | ШарикBALL | 4931453236товар | 28 | 4002395153299 | |
| 9 | 0010 | ШайбаWASHER | 4931454843товар | 1 | 4058546020170 | |
| 10 | 0011 | ПружинаSPRING | 4931454844товар | 1 | 4058546020187 | |
| 11 | 0013 | ВалSHAFT | 4931454845товар | 1 | 4058546020194 | |
| 12 | 0014 | Planet wheelPLANET WHEEL | 4931454846товар | 3 | — | |
| 13 | 0015 | БолтBOLT | 4931454847товар | 3 | 4058546020217 | |
| 14 | 0016 | ШайбаWASHER | 4931454848товар | 1 | 4058546020224 | |
| 15 | 0017 | Шариковый подшипникBALL BEARING | 4931454849товар | 1 | 4058546020231 | |
| 16 | 0018 | Уплотнительное кольцоO-RING | 4931454850товар | 1 | 4058546020248 | |
| 17 | 0019 | Шестерня крышкаGEAR COVER | 4931454851товар | 1 | 4058546020255 | |
| 18 | 0027 | Шариковый подшипникBALL BEARING | 681286001товар | 1 | 4002395824014 | |
| 19 | 0029 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 20 | 0030 | ВинтSCREW | 4931454853товар | 6 | 4058546020279 | |
| 21 | 0032 | ШтифтPIN | 4931436155товар | 1 | 4002395881604 | |
| 22 | 0033 | ВинтSCREW | 4931454854товар | 1 | 4058546020286 | |
| 23 | 0034 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 24 | 0038 | Push-buttonPUSH-BUTTON | 4931454855товар | 1 | 4058546020293 | |
| 25 | 0046 | ВалSHAFT | 4931454864товар | 1 | 4058546020385 | |
| 26 | 0048 | Gearwheel комплектGEARWHEEL SET | 4931454857товар | 1 | 4058546020316 | |
| 27 | 0049 | Электронный elementELECTRONIC ELEMENT | 4931454865товар | 1 | 4058546020392 | |
| 28 | 0050 | Ротор / якорьARMATURE | 4931454859товар | 1 | 4058546020330 | |
| 29 | 0051 | КорпусHOUSING | 4931454860товар | 1 | 4058546020347 | |
| 30 | 0052 | РычагLEVER | 4931454861товар | 1 | — | |
| 31 | 0053 | ДержательHOLDER | 4931453252товар | 1 | 4002395157556 | |
| 32 | 0054 | Шильдик / табличка данныхRATING PLATE | 4931454866товар | 1 | 4058546020408 | |
| 33 | 0060 | GreaseGREASE | 49084220товар | 1 | 4002395786978 | |
| 34 | 0702 | ВставкаINSERT | 4931454863товар | 1 | 4058546020378 |
