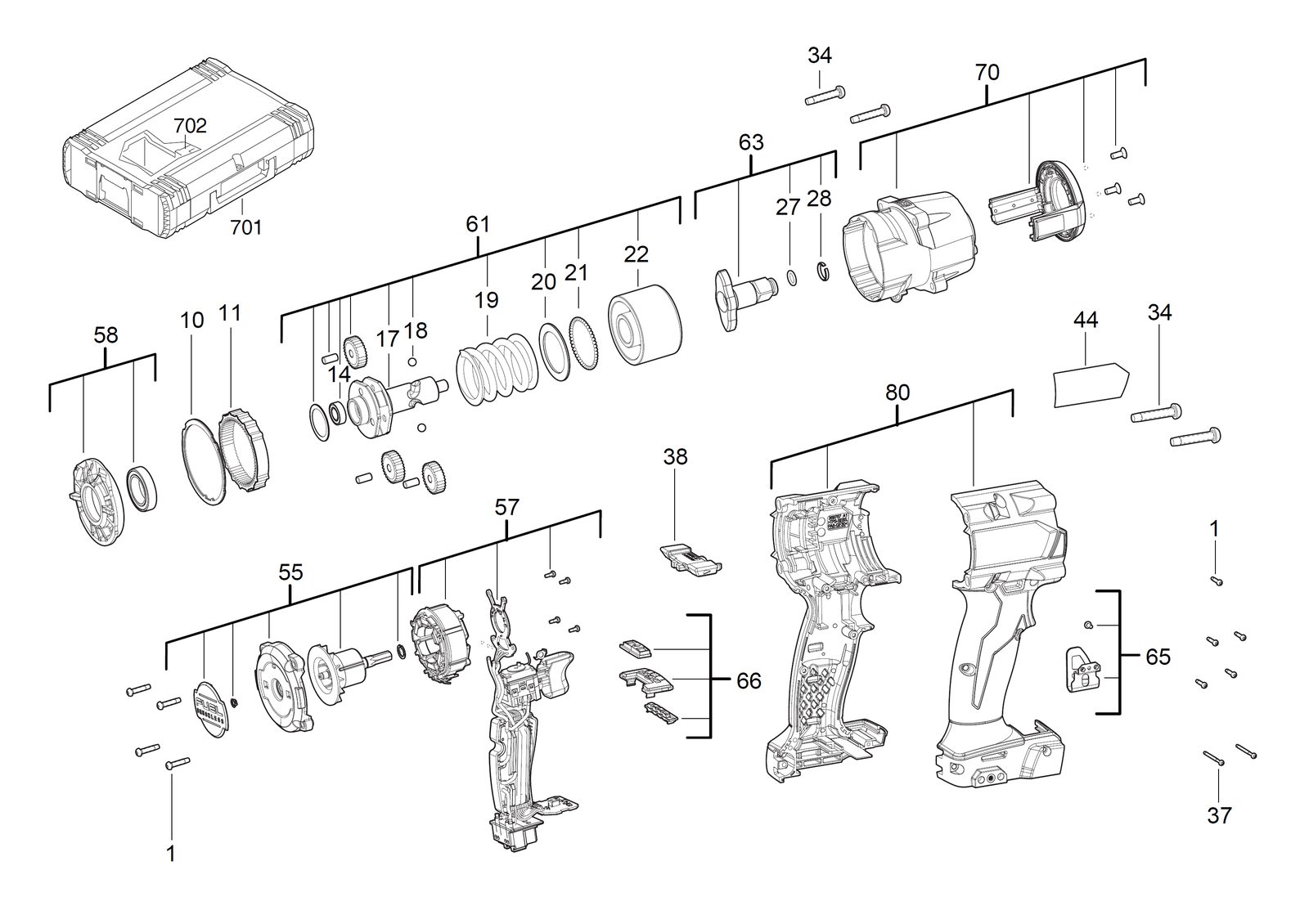

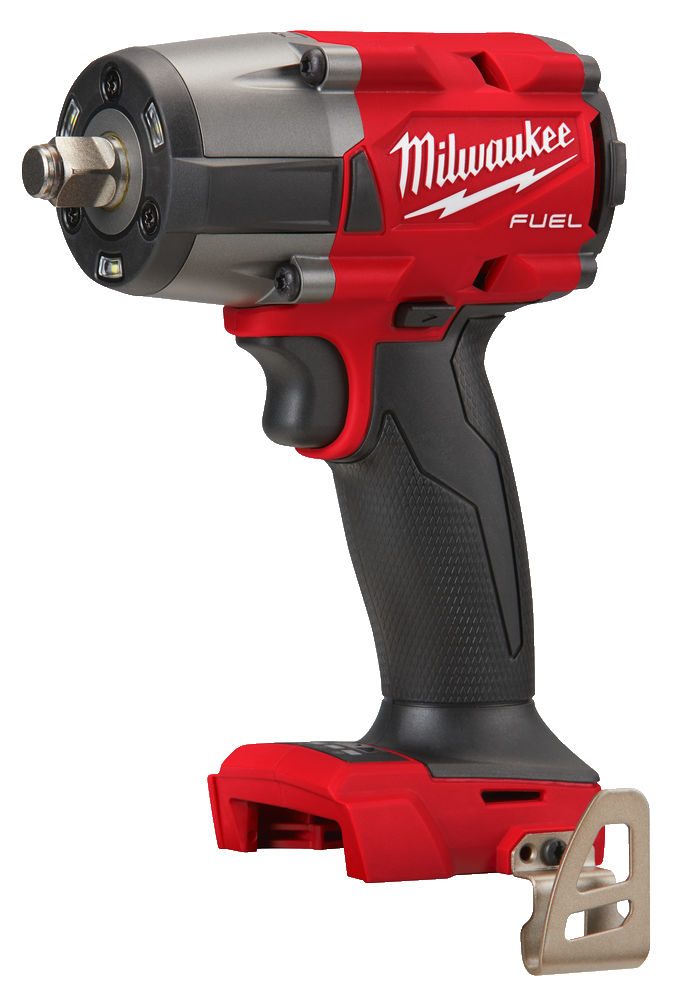

Гайковёрт Milwaukee M18FMTIW2F12-502X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18FMTIW2F12-502X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMTIW2F12-502XАртикул инструмента: 4933478450Код схемы: 400047770826 позицийКатегория: Гайковёрты и импульсный инструмент
Таблица деталей — 26 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931454853товар | 9 | 4058546020279 | |
| 2 | 0010 | ПрокладкаGASKET | 4931473576товар | 1 | 4058546354527 | |
| 3 | 0011 | Intern.geared wheelINTERN.GEARED WHEEL | 4931473577товар | 1 | 4058546354534 | |
| 4 | 0014 | ПодшипникBEARING | 4931473578товар | 1 | 4058546354541 | |
| 5 | 0017 | Cam валCAM SHAFT | 4931473579товар | 1 | 4058546354558 | |
| 6 | 0018 | ШарикBALL | 680595003товар | 2 | 4002395823888 | |
| 7 | 0019 | ПружинаSPRING | 4931473580товар | 1 | 4058546354565 | |
| 8 | 0020 | ШайбаWASHER | 4931473581товар | 1 | 4058546354572 | |
| 9 | 0021 | ШарикBALL | 4931465813товар | 45 | 4058546239138 | |
| 10 | 0022 | Ударный механизмHAMMER | 4931473582товар | 1 | 4058546354589 | |
| 11 | 0027 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 12 | 0028 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 13 | 0034 | ВинтSCREW | 4931454838товар | 4 | 4058546020125 | |
| 14 | 0037 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 15 | 0038 | SliderSLIDER | 4931473583товар | 1 | 4058546354596 | |
| 16 | 0044 | Шильдик / табличка данныхRATING PLATE | 4931473584товар | 1 | 4058546354602 | |
| 17 | 0055 | РоторROTOR | 4931473585товар | 1 | 4058546354619 | |
| 18 | 0057 | ЭлектронныйELECTRONIC | 4931473586товар | 1 | 4058546354626 | |
| 19 | 0058 | КолпачокCAP | 4931473587товар | 1 | 4058546354633 | |
| 20 | 0061 | Шестерня редуктор комплектGEAR BOX KIT | 4931473588товар | 1 | 4058546354640 | |
| 21 | 0063 | Наковальня / приводной валANVIL | 4931473589товар | 1 | 4058546354657 | |
| 22 | 0065 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 23 | 0066 | Speed controlSPEED CONTROL | 4931473553товар | 1 | 4058546354299 | |
| 24 | 0070 | Корпус редуктораGEAR BOX HOUSING | 4931473590товар | 1 | 4058546354664 | |
| 25 | 0080 | КорпусHOUSING | 4931473591товар | 1 | 4058546354671 | |
| 26 | 0702 | ВставкаINSERT | 4931473592товар | 1 | 4058546354688 |
