Мультитул Milwaukee M18FMT-0X — взрыв-схема
Сервисная страница: Мультитул Milwaukee M18FMT-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMT-0XАртикул инструмента: 4933478491Код схемы: 400047786527 позицийКатегория: Мультитулы и осциллирующий инструмент

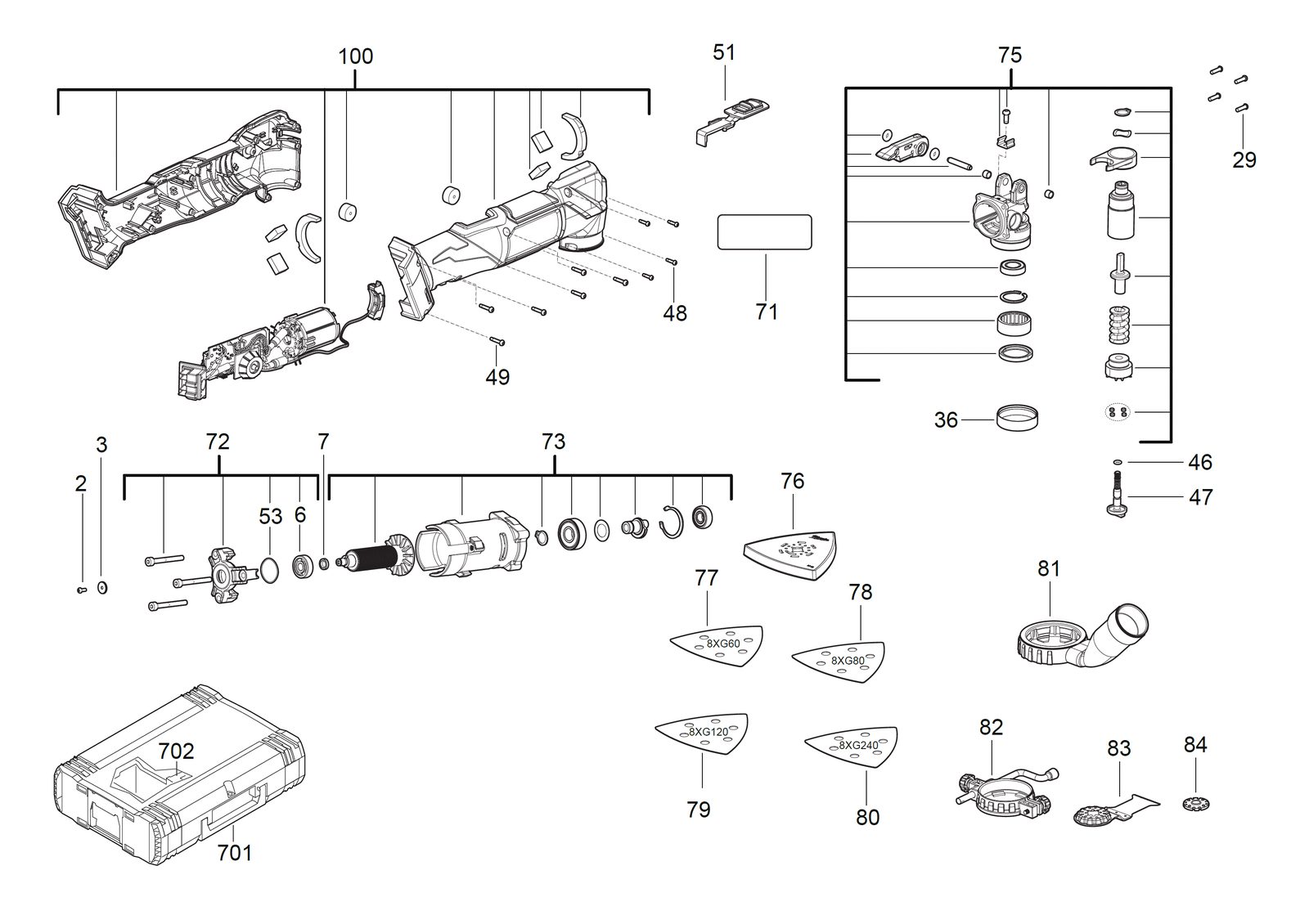

Схема инструмента
Таблица деталей — 27 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 4931465506товар | 1 | 4058546236069 | |
| 2 | 0003 | ШайбаWASHER | 4931473916товар | 1 | 4058546364847 | |
| 3 | 0006 | Шариковый подшипникBALL BEARING | 4931473917товар | 1 | 4058546364854 | |
| 4 | 0007 | BushBUSH | 4931473918товар | 1 | 4058546364861 | |
| 5 | 0029 | ВинтSCREW | 4931465883товар | 4 | 4058546239831 | |
| 6 | 0036 | Резиновый sleeveRUBBER SLEEVE | 4931473919товар | 1 | 4058546364878 | |
| 7 | 0046 | Уплотнительное кольцоO-RING | 4931473392товар | 1 | 4058546352684 | |
| 8 | 0047 | Fastening болтFASTENING BOLT | 4931473393товар | 1 | 4058546352691 | |
| 9 | 0048 | ВинтSCREW | 4931447534товар | 4 | 4002395882823 | |
| 10 | 0049 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 11 | 0051 | SlideSLIDE | 4931473920товар | 1 | 4058546364885 | |
| 12 | 0053 | Уплотнительное кольцоO-RING | 4931473921товар | 1 | 4058546364892 | |
| 13 | 0071 | Шильдик / табличка данныхRATING PLATE | 4931473923товар | 1 | 4058546364915 | |
| 14 | 0072 | Двигатель пластинаMOTOR PLATE | 4931473924товар | 1 | 4058546364922 | |
| 15 | 0073 | Двигатель в сбореMOTOR ASSEMBLY | 4931473925товар | 1 | 4058546364939 | |
| 16 | 0075 | Шестерня кейсGEAR CASE | 4931473927товар | 1 | 4058546364953 | |
| 17 | 0076 | Grinding diskGRINDING DISK | 4931447574товар | 1 | 4002395882960 | |
| 18 | 0081 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931473396товар | 1 | 4058546352721 | |
| 19 | 0082 | Depth gaugeDEPTH GAUGE | 4931473397товар | 1 | 4058546352738 | |
| 20 | 0083 | Полотно / ножBLADE | 4931473395товар | 1 | 4058546352714 | |
| 21 | 0084 | Adapter discADAPTER DISC | 4931473394товар | 1 | 4058546352707 | |
| 22 | 0100 | Service комплектSERVICE SET | 4931483512товар | 1 | 4058546392222 | |
| 23 | 0702 | ВставкаINSERT | 4931473928товар | 1 | 4058546364960 | |
| 24 | 0077 | Sand paper d hl 93x93/6 g60-8pcSand Paper D HL 93x93/6 G60-8pc | 48902060товар | 1 | — | |
| 25 | 0078 | Sand paper d hl 93x93/6 g80-8pcSand Paper D HL 93x93/6 G80-8pc | 48902080товар | 1 | — | |
| 26 | 0079 | Sand paper d hl 93x93/6 g120-8pcSand Paper D HL 93x93/6 G120-8pc | 48902120товар | 1 | — | |
| 27 | 0080 | Sand paper d hl 93x93/6 g240-8pcSand Paper D HL 93x93/6 G240-8pc | 48902240товар | 1 | — |
