Торцовочная пила Milwaukee M18FMS305-121 — взрыв-схема
Сервисная страница: Торцовочная пила Milwaukee M18FMS305-121. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMS305-121Артикул инструмента: 4933471122Код схемы: 4000469677103 позицииКатегория: Пилы, лобзики и инструмент для резки

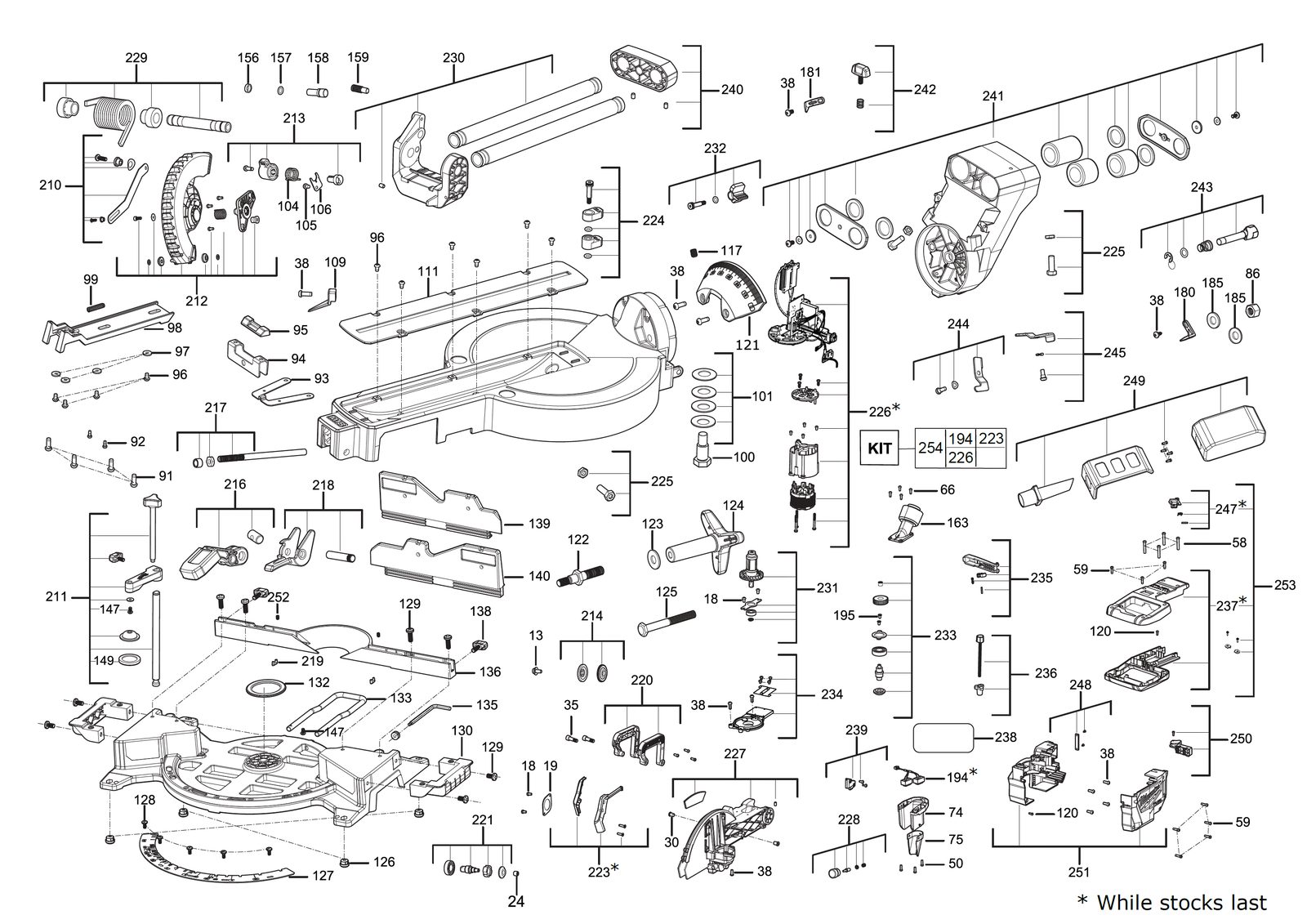

Схема инструмента
Таблица деталей — 103 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0013 | Комплект винтSET SCREW | 4931454626товар | 1 | 4058546012434 | |
| 2 | 0018 | ВинтSCREW | 4931472434товар | 4 | 4058546327361 | |
| 3 | 0019 | ПластинаPLATE | 4931472435товар | 1 | 4058546327378 | |
| 4 | 0024 | ПодшипникBEARING | 4931472436товар | 2 | 4058546327385 | |
| 5 | 0030 | ШтифтPIN | 4931472437товар | 2 | 4058546327392 | |
| 6 | 0035 | ВинтSCREW | 4931472438товар | 2 | 4058546327408 | |
| 7 | 0038 | ВинтSCREW | 4931465028товар | 10 | 4058546231286 | |
| 8 | 0050 | ВинтSCREW | 4931472439товар | 3 | 4058546327415 | |
| 9 | 0058 | ВинтSCREW | 4931454631товар | 4 | 4058546012489 | |
| 10 | 0059 | ВинтSCREW | 4931454628товар | 8 | 4058546012458 | |
| 11 | 0066 | ВинтSCREW | 4931461999товар | 4 | 4058546230999 | |
| 12 | 0074 | Direct.dust chuteDIRECT.DUST CHUTE | 4931472440товар | 1 | 4058546327422 | |
| 13 | 0075 | Dust extractionDUST EXTRACTION | 4931465022товар | 1 | 4058546231224 | |
| 14 | 0086 | БолтBOLT | 4931454656товар | 1 | 4058546012731 | |
| 15 | 0091 | ВинтSCREW | 4931472441товар | 4 | 4058546327439 | |
| 16 | 0092 | ВинтSCREW | 4931472442товар | 2 | 4058546327446 | |
| 17 | 0093 | ПружинаSPRING | 4931472443товар | 1 | 4058546327453 | |
| 18 | 0094 | Фиксирующий болтLOCKING BOLT | 4931472444товар | 1 | 4058546327460 | |
| 19 | 0095 | Фиксирующий pieceLOCKING PIECE | 4931472445товар | 1 | 4058546327477 | |
| 20 | 0096 | ВинтSCREW | 4931472446товар | 11 | 4058546327484 | |
| 21 | 0097 | ШайбаWASHER | 4931472447товар | 4 | 4058546327491 | |
| 22 | 0098 | SliderSLIDER | 4931472448товар | 1 | 4058546327507 | |
| 23 | 0099 | ПружинаSPRING | 4931472449товар | 1 | 4058546327514 | |
| 24 | 0100 | Подшипник болтBEARING BOLT | 4931461974товар | 1 | 4058546230746 | |
| 25 | 0101 | ПружинаSPRING | 4931454651товар | 1 | 4058546012687 | |
| 26 | 0104 | ПружинаSPRING | 4931454659товар | 1 | 4058546012762 | |
| 27 | 0105 | ВинтSCREW | 4931465017товар | 1 | 4058546231170 | |
| 28 | 0106 | Lock в сбореLOCK COMPLETE | 4931465015товар | 1 | 4058546231156 | |
| 29 | 0109 | PointerPOINTER | 4931472450товар | 1 | 4058546327521 | |
| 30 | 0111 | ПластинаPLATE | 4931472451товар | 1 | 4058546327538 | |
| 31 | 0117 | ВинтSCREW | 4931472452товар | 1 | 4058546327545 | |
| 32 | 0120 | ВинтSCREW | 4931472453товар | 2 | 4058546327552 | |
| 33 | 0121 | ScaleSCALE | 4931480424товар | 1 | 4058546424398 | |
| 34 | 0122 | Threaded болтTHREADED BOLT | 4931461997товар | 1 | 4058546230975 | |
| 35 | 0123 | ШайбаWASHER | 4931465009товар | 1 | 4058546231095 | |
| 36 | 0124 | Knob рукояткаKNOB HANDLE | 4931472454товар | 1 | 4058546327569 | |
| 37 | 0125 | Clamping винтCLAMPING SCREW | 4931461984товар | 1 | 4058546230845 | |
| 38 | 0126 | Резиновый footRUBBER FOOT | 4931454668товар | 1 | 4058546012854 | |
| 39 | 0127 | ScaleSCALE | 4931472455товар | 1 | 4058546327576 | |
| 40 | 0128 | ВинтSCREW | 4931461980товар | 5 | 4058546230807 | |
| 41 | 0129 | ВинтSCREW | 4931461982товар | 8 | 4058546230821 | |
| 42 | 0130 | GripGRIP | 4931472456товар | 2 | 4058546327583 | |
| 43 | 0132 | Подшипник крышкаBEARING COVER | 4931454662товар | 1 | 4058546012793 | |
| 44 | 0133 | ВилкаYOKE | 4931472457товар | 1 | 4058546327590 | |
| 45 | 0135 | Allen keyALLEN KEY | 4931461976товар | 1 | 4058546230760 | |
| 46 | 0136 | StopSTOP | 4931472458товар | 1 | 4058546327606 | |
| 47 | 0138 | КрышкаCOVER | 4931454667товар | 2 | 4058546012847 | |
| 48 | 0139 | StopSTOP | 4931472459товар | 1 | 4058546327613 | |
| 49 | 0140 | StopSTOP | 4931472460товар | 1 | 4058546327620 | |
| 50 | 0147 | ВинтSCREW | 4931454635товар | 2 | 4058546012526 | |
| 51 | 0149 | Резиновый bufferRUBBER BUFFER | 4931472461товар | 1 | 4058546327637 | |
| 52 | 0156 | ШтифтPIN | 4931472462товар | 1 | 4058546327644 | |
| 53 | 0157 | Уплотнительное кольцоO-RING | 4931454636товар | 1 | 4058546012533 | |
| 54 | 0158 | Шпиндель lockSPINDLE LOCK | 4931454637товар | 1 | 4058546012540 | |
| 55 | 0159 | StopSTOP | 4931454638товар | 1 | 4058546012557 | |
| 56 | 0163 | Suction sleeveSUCTION SLEEVE | 4931465000товар | 1 | 4058546231002 | |
| 57 | 0180 | PointerPOINTER | 4931472463товар | 1 | 4058546327651 | |
| 58 | 0181 | PointerPOINTER | 4931472464товар | 1 | 4058546327668 | |
| 59 | 0185 | ШайбаWASHER | 4931465012товар | 2 | 4058546231125 | |
| 60 | 0194 | Work lampWORK LAMP | 4931472465товар | 1 | — | |
| 61 | 0195 | ВинтSCREW | 4931472466товар | 2 | 4058546327682 | |
| 62 | 0210 | Holding bracketHOLDING BRACKET | 4931472467товар | 1 | 4058546327699 | |
| 63 | 0211 | Holding-down deviceHOLDING-DOWN DEVICE | 4931472468товар | 1 | 4058546327705 | |
| 64 | 0212 | Защитный кожухGUARD | 4931472469товар | 1 | 4058546327712 | |
| 65 | 0213 | Turning knobTURNING KNOB | 4931472470товар | 1 | 4058546327729 | |
| 66 | 0214 | ФланецFLANGE | 4931472471товар | 1 | 4058546327736 | |
| 67 | 0216 | Catch leverCATCH LEVER | 4931472472товар | 1 | 4058546327743 | |
| 68 | 0217 | Фиксирующий болтLOCKING BOLT | 4931472473товар | 1 | 4058546327750 | |
| 69 | 0218 | КронштейнBRACKET | 4931472474товар | 1 | 4058546327767 | |
| 70 | 0219 | ШтифтPIN | 4931472475товар | 2 | 4058546327774 | |
| 71 | 0220 | РукояткаHANDLE | 4931472476товар | 1 | 4058546327781 | |
| 72 | 0221 | ШпиндельSPINDLE | 4931472477товар | 1 | 4058546327798 | |
| 73 | 0223 | КрышкаCOVER | 4931472478товар | 1 | — | |
| 74 | 0224 | StopSTOP | 4931472479товар | 2 | 4058546327811 | |
| 75 | 0225 | ВинтSCREW | 4931472480товар | 4 | 4058546327828 | |
| 76 | 0226 | ЭлектронныйELECTRONIC | 4931507961товар | 1 | 4058546626235 | |
| 77 | 0227 | РедукторGEAR BOX | 4931472482товар | 1 | 4058546327842 | |
| 78 | 0228 | Шпиндель lockSPINDLE LOCK | 4931472483товар | 1 | 4058546327859 | |
| 79 | 0229 | ВинтSCREW | 4931472484товар | 1 | 4058546327866 | |
| 80 | 0230 | Hinge pieceHINGE PIECE | 4931472485товар | 1 | 4058546327873 | |
| 81 | 0231 | РоторROTOR | 4931472486товар | 1 | 4058546327880 | |
| 82 | 0232 | Depth gaugeDEPTH GAUGE | 4931472487товар | 1 | 4058546327897 | |
| 83 | 0233 | ВалSHAFT | 4931472488товар | 1 | 4058546327903 | |
| 84 | 0234 | DiaphragmDIAPHRAGM | 4931472489товар | 1 | 4058546327910 | |
| 85 | 0235 | Курок / выключательTRIGGER | 4931472490товар | 1 | 4058546327927 | |
| 86 | 0236 | ВинтSCREW | 4931472491товар | 1 | 4058546327934 | |
| 87 | 0237 | РукояткаHANDLE | 4931472492товар | 1 | — | |
| 88 | 0238 | Шильдик / табличка данныхRATING PLATE | 4931472493товар | 1 | 4058546327958 | |
| 89 | 0239 | КрышкаCOVER | 4931472494товар | 1 | 4058546327965 | |
| 90 | 0240 | КолпачокCAP | 4931472495товар | 1 | 4058546327972 | |
| 91 | 0241 | КронштейнBRACKET | 4931472496товар | 1 | 4058546327989 | |
| 92 | 0242 | Фиксирующий pieceLOCKING PIECE | 4931472497товар | 1 | 4058546327996 | |
| 93 | 0243 | ШтифтPIN | 4931472498товар | 1 | 4058546328009 | |
| 94 | 0244 | Catch leverCATCH LEVER | 4931472499товар | 1 | 4058546328016 | |
| 95 | 0245 | Catch leverCATCH LEVER | 4931472500товар | 1 | 4058546328023 | |
| 96 | 0247 | ВыключательSWITCH | 4931472501товар | 1 | 4058546328030 | |
| 97 | 0248 | DoorDOOR | 4931472502товар | 1 | 4058546328047 | |
| 98 | 0249 | Dust редуктор в сбореDUST BOX ASSY | 4931472503товар | 1 | 4058546328054 | |
| 99 | 0250 | ВыключательSWITCH | 4931472504товар | 1 | 4058546328061 | |
| 100 | 0251 | КрышкаCOVER | 4931472505товар | 1 | 4058546328078 | |
| 101 | 0252 | ВинтSCREW | 4931472506товар | 2 | 4058546328085 | |
| 102 | 0253 | Комплект рукояткиHANDLE SET | 4931506259товар | 1 | 4058546555733 | |
| 103 | 0254 | ЭлектронныйELECTRONIC | 4931511008товар | 1 | 4058546636708 |
