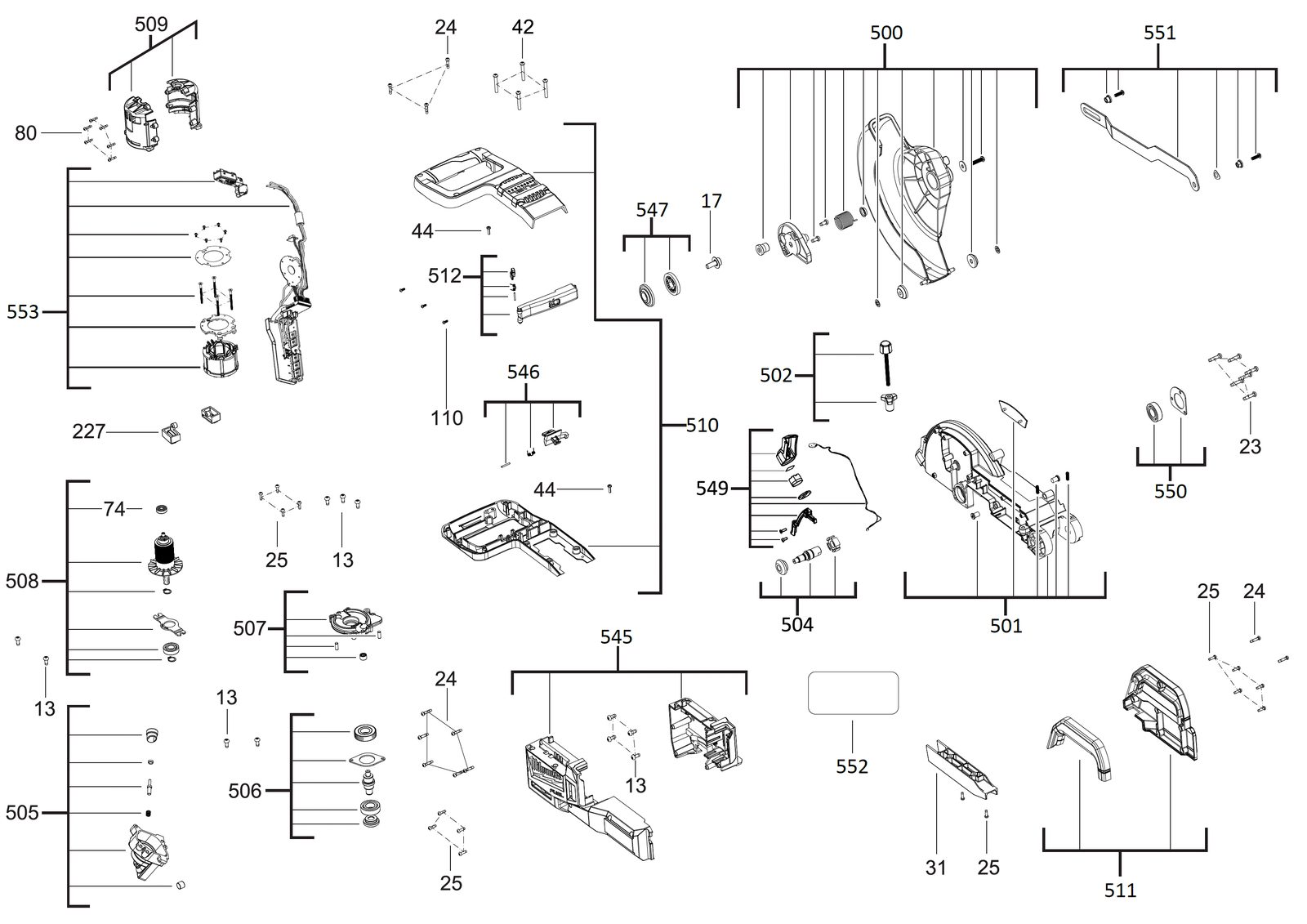

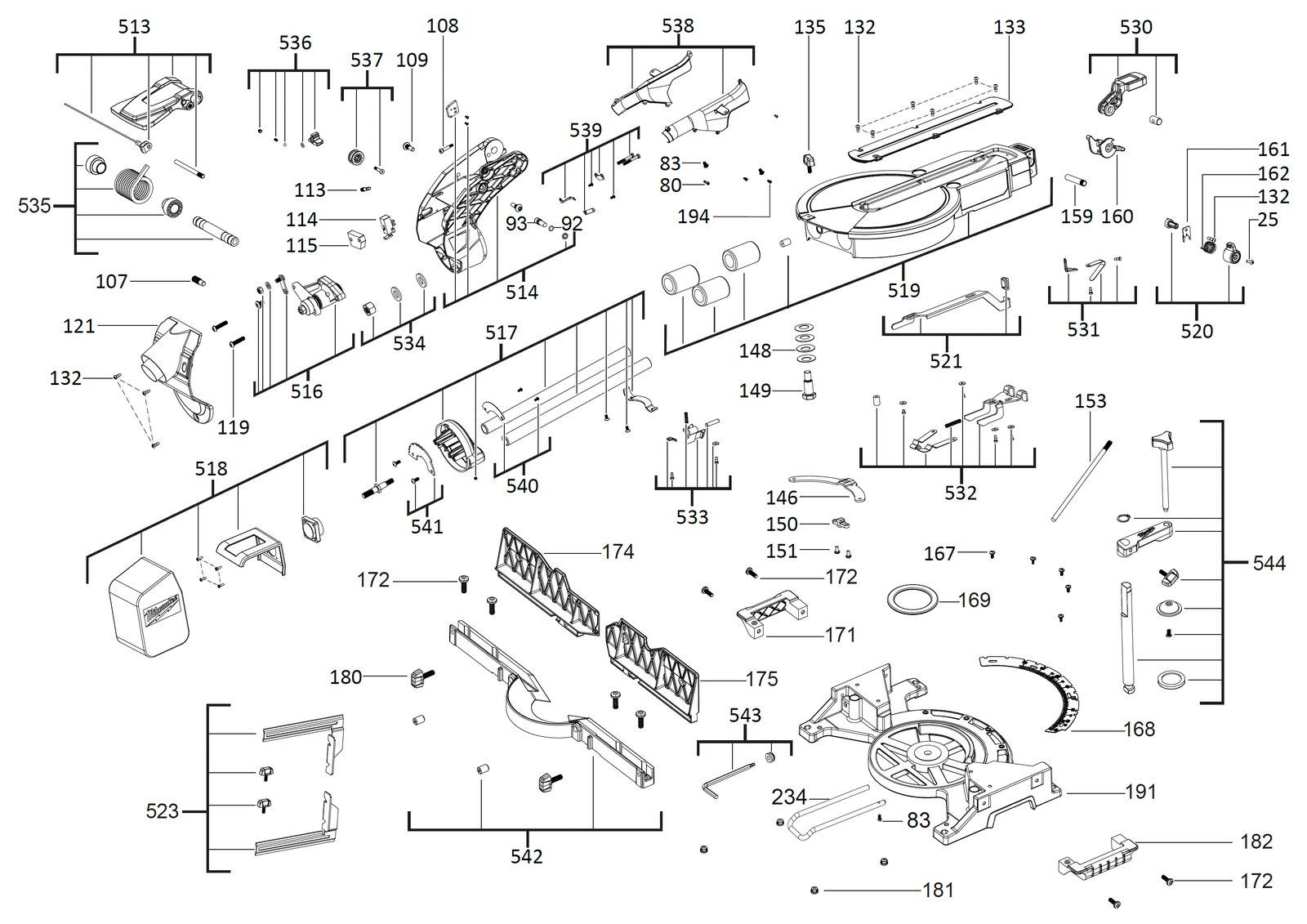

Торцовочная пила Milwaukee M18FMS254-0 — взрыв-схема
Сервисная страница: Торцовочная пила Milwaukee M18FMS254-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMS254-0Артикул инструмента: 4933451729Код схемы: 400050386493 позицииКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 93 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0013 | ВинтSCREW | 4931454625товар | 17 | 4058546012427 | |
| 2 | 0017 | Комплект винтSET SCREW | 4931454626товар | 1 | 4058546012434 | |
| 3 | 0023 | ВинтSCREW | 4931454627товар | 6 | 4058546012441 | |
| 4 | 0024 | ВинтSCREW | 4931454628товар | 11 | 4058546012458 | |
| 5 | 0025 | ВинтSCREW | 4931454629товар | 16 | 4058546012465 | |
| 6 | 0031 | Chip guideCHIP GUIDE | 4931454630товар | 1 | 4058546012472 | |
| 7 | 0042 | ВинтSCREW | 4931454631товар | 4 | 4058546012489 | |
| 8 | 0044 | ВинтSCREW | 4931454632товар | 6 | 4058546012496 | |
| 9 | 0074 | Шариковый подшипникBALL BEARING | 4931454633товар | 1 | 4058546012502 | |
| 10 | 0080 | ВинтSCREW | 4931454634товар | 6 | 4058546012519 | |
| 11 | 0083 | ВинтSCREW | 4931454635товар | 4 | 4058546012526 | |
| 12 | 0092 | Уплотнительное кольцоO-RING | 4931454636товар | 1 | 4058546012533 | |
| 13 | 0093 | Шпиндель lockSPINDLE LOCK | 4931454637товар | 1 | 4058546012540 | |
| 14 | 0107 | StopSTOP | 4931454638товар | 1 | 4058546012557 | |
| 15 | 0108 | ВинтSCREW | 4931454639товар | 1 | 4058546012564 | |
| 16 | 0109 | БолтBOLT | 4931454640товар | 2 | 4058546012571 | |
| 17 | 0110 | ВинтSCREW | 4931454641товар | 5 | 4058546012588 | |
| 18 | 0113 | Lock в сбореLOCK COMPLETE | 4931454642товар | 1 | 4058546012595 | |
| 19 | 0114 | Фиксирующий pieceLOCKING PIECE | 4931454643товар | 1 | 4058546012601 | |
| 20 | 0115 | Lock в сбореLOCK COMPLETE | 4931454644товар | 1 | 4058546012618 | |
| 21 | 0119 | ВинтSCREW | 4931454645товар | 2 | 4058546012625 | |
| 22 | 0121 | КрышкаCOVER | 4931454646товар | 1 | 4058546012632 | |
| 23 | 0132 | ВинтSCREW | 4931454647товар | 16 | 4058546012649 | |
| 24 | 0133 | Table insertTABLE INSERT | 4931454648товар | 2 | 4058546012656 | |
| 25 | 0135 | Ручка-регуляторKNOB | 4931454649товар | 1 | 4058546012663 | |
| 26 | 0146 | Фиксирующий leverLOCKING LEVER | 4931454650товар | 1 | 4058546012670 | |
| 27 | 0148 | ПружинаSPRING | 4931454651товар | 8 | 4058546012687 | |
| 28 | 0149 | Retaining болтRETAINING BOLT | 4931454652товар | 2 | 4058546012694 | |
| 29 | 0150 | Interlock sleaveINTERLOCK SLEAVE | 4931454653товар | 1 | 4058546012700 | |
| 30 | 0151 | ВинтSCREW | 4931454654товар | 2 | 4058546012717 | |
| 31 | 0153 | Элемент блокировкиINTERLOCK ELEMENT | 4931454655товар | 1 | 4058546012724 | |
| 32 | 0159 | БолтBOLT | 4931454656товар | 2 | 4058546012731 | |
| 33 | 0160 | Курок / выключательTRIGGER | 4931454657товар | 1 | 4058546012748 | |
| 34 | 0161 | Фиксирующий partLOCKING PART | 4931454658товар | 1 | 4058546012755 | |
| 35 | 0162 | ПружинаSPRING | 4931454659товар | 1 | 4058546012762 | |
| 36 | 0167 | ВинтSCREW | 4931454660товар | 5 | 4058546012779 | |
| 37 | 0168 | Фиксирующий partLOCKING PART | 4931454661товар | 1 | 4058546012786 | |
| 38 | 0169 | Подшипник крышкаBEARING COVER | 4931454662товар | 1 | 4058546012793 | |
| 39 | 0171 | Правый рукоятка halfRIGHT HANDLE HALF | 4931454663товар | 1 | 4058546012809 | |
| 40 | 0172 | ВинтSCREW | 4931454664товар | 8 | 4058546012816 | |
| 41 | 0174 | Крышка frameCOVER FRAME | 4931454665товар | 1 | 4058546012823 | |
| 42 | 0175 | Крышка frameCOVER FRAME | 4931454666товар | 1 | 4058546012830 | |
| 43 | 0180 | КрышкаCOVER | 4931454667товар | 2 | 4058546012847 | |
| 44 | 0181 | Резиновый footRUBBER FOOT | 4931454668товар | 4 | 4058546012854 | |
| 45 | 0182 | Левый рукоятка halfLEFT HANDLE HALF | 4931454669товар | 1 | 4058546012861 | |
| 46 | 0191 | Absolute unitABSOLUTE UNIT | 4931454670товар | 1 | 4058546012878 | |
| 47 | 0194 | ВинтSCREW | 4931454671товар | 3 | 4058546012885 | |
| 48 | 0227 | КрышкаCOVER | 4931507954товар | 2 | 4058546626167 | |
| 49 | 0234 | ВилкаYOKE | 4931472866товар | 1 | 4058546331689 | |
| 50 | 0500 | Защитная крышкаGUARD CAP | 4931454674товар | 1 | 4058546012915 | |
| 51 | 0501 | Двигатель supportMOTOR SUPPORT | 4931454675товар | 1 | 4058546012922 | |
| 52 | 0502 | Комплект болтовBOLT SET | 4931454676товар | 1 | 4058546012939 | |
| 53 | 0504 | Шпиндель комплектSPINDLE KIT | 4931454677товар | 1 | 4058546012946 | |
| 54 | 0505 | РедукторGEAR BOX | 4931454678товар | 1 | 4058546012953 | |
| 55 | 0506 | Шестерня редуктор комплектGEAR BOX KIT | 4931454679товар | 1 | 4058546012960 | |
| 56 | 0507 | Подшипник end пластинаBEARING END PLATE | 4931454680товар | 1 | 4058546012977 | |
| 57 | 0508 | Ротор в сбореARMATURE ASSEMBLY | 4931454681товар | 1 | 4058546012984 | |
| 58 | 0509 | Комплект корпуса в сбореHOUSING SET ASSY | 4931454682товар | 1 | 4058546012991 | |
| 59 | 0510 | Комплект рукояткиHANDLE SET | 4931454683товар | 1 | 4058546013004 | |
| 60 | 0511 | Комплект рукояткиHANDLE SET | 4931454684товар | 1 | 4058546013011 | |
| 61 | 0512 | Выключатель buttonSWITCH BUTTON | 4931454685товар | 1 | 4058546013028 | |
| 62 | 0513 | Защитный колпачокPROTECTIVE CAP | 4931454686товар | 1 | 4058546013035 | |
| 63 | 0514 | КрышкаCOVER | 4931454687товар | 1 | 4058546013042 | |
| 64 | 0516 | Коническая шестерняBEVEL GEAR | 4931454688товар | 1 | 4058546013059 | |
| 65 | 0517 | Guide barGUIDE BAR | 4931454689товар | 1 | 4058546013066 | |
| 66 | 0518 | ПылесборникDUST BAG | 4931454690товар | 1 | 4058546013073 | |
| 67 | 0519 | TableTABLE | 4931454691товар | 1 | 4058546013080 | |
| 68 | 0520 | Lock в сбореLOCK COMPLETE | 4931454692товар | 1 | 4058546013097 | |
| 69 | 0521 | Ext. w. stop gaugeEXT. W. STOP GAUGE | 4931454693товар | 1 | 4058546013103 | |
| 70 | 0523 | StopSTOP | 4931454694товар | 1 | 4058546013110 | |
| 71 | 0530 | Lock в сбореLOCK COMPLETE | 4931454696товар | 1 | 4058546013134 | |
| 72 | 0531 | Lock в сбореLOCK COMPLETE | 4931454697товар | 1 | 4058546013141 | |
| 73 | 0532 | Rotary sliderROTARY SLIDER | 4931454698товар | 1 | 4058546013158 | |
| 74 | 0533 | Latch пластинаLATCH PLATE | 4931454699товар | 1 | 4058546013165 | |
| 75 | 0534 | ГайкаNUT | 4931454700товар | 1 | 4058546013172 | |
| 76 | 0535 | ПружинаSPRING | 4931454701товар | 1 | 4058546013189 | |
| 77 | 0536 | StopSTOP | 4931454702товар | 1 | 4058546013196 | |
| 78 | 0537 | Кабель entry sleeveCABLE ENTRY SLEEVE | 4931454703товар | 1 | 4058546013202 | |
| 79 | 0538 | Dust кожухDUST GUARD | 4931454704товар | 1 | 4058546013219 | |
| 80 | 0539 | Lock в сбореLOCK COMPLETE | 4931454705товар | 1 | 4058546013226 | |
| 81 | 0540 | Displayer кольцоDISPLAYER RING | 4931454706товар | 1 | 4058546013233 | |
| 82 | 0541 | DiscDISC | 4931454707товар | 1 | 4058546013240 | |
| 83 | 0542 | Guide комплектGUIDE KIT | 4931454708товар | 1 | 4058546013257 | |
| 84 | 0543 | КлючWRENCH | 4931454709товар | 1 | 4058546013264 | |
| 85 | 0544 | Ручка-регуляторKNOB | 4931454710товар | 1 | 4058546013271 | |
| 86 | 0545 | BodyBODY | 4931454711товар | 1 | 4058546013288 | |
| 87 | 0546 | ПружинаSPRING | 4931454712товар | 1 | 4058546013295 | |
| 88 | 0547 | Clamping фланецCLAMPING FLANGE | 4931454713товар | 1 | 4058546013301 | |
| 89 | 0549 | LampLAMP | 4931507955товар | 1 | 4058546626174 | |
| 90 | 0550 | Retaining пластинаRETAINING PLATE | 4931454715товар | 1 | 4058546013325 | |
| 91 | 0551 | Guide barGUIDE BAR | 4931454716товар | 1 | 4058546013332 | |
| 92 | 0552 | Шильдик / табличка данныхRATING PLATE | 4931507956товар | 1 | 4058546626181 | |
| 93 | 0553 | Статор / электрическое полеELECTRIC FIELD | 4931507957товар | 1 | 4058546626198 |
