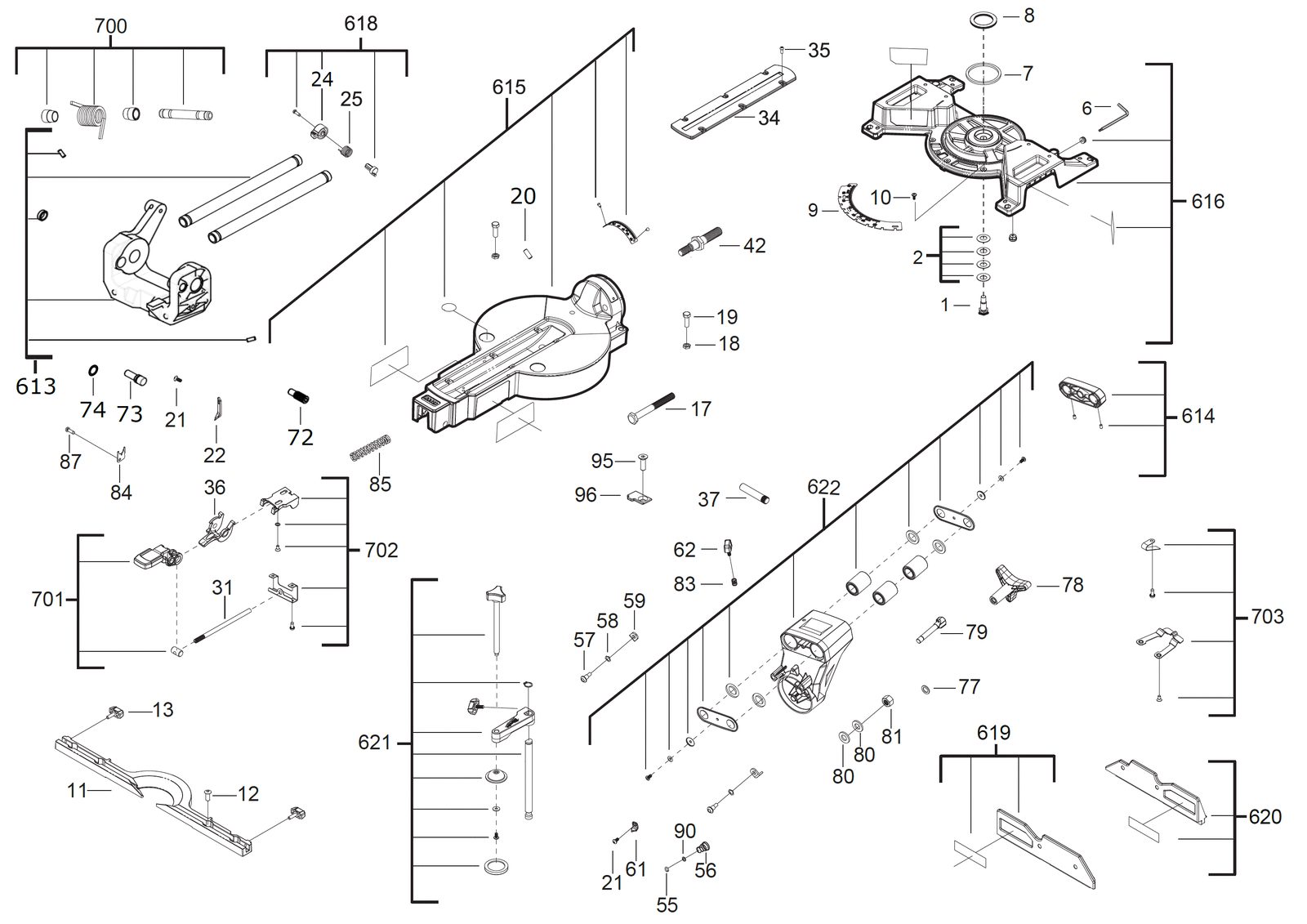

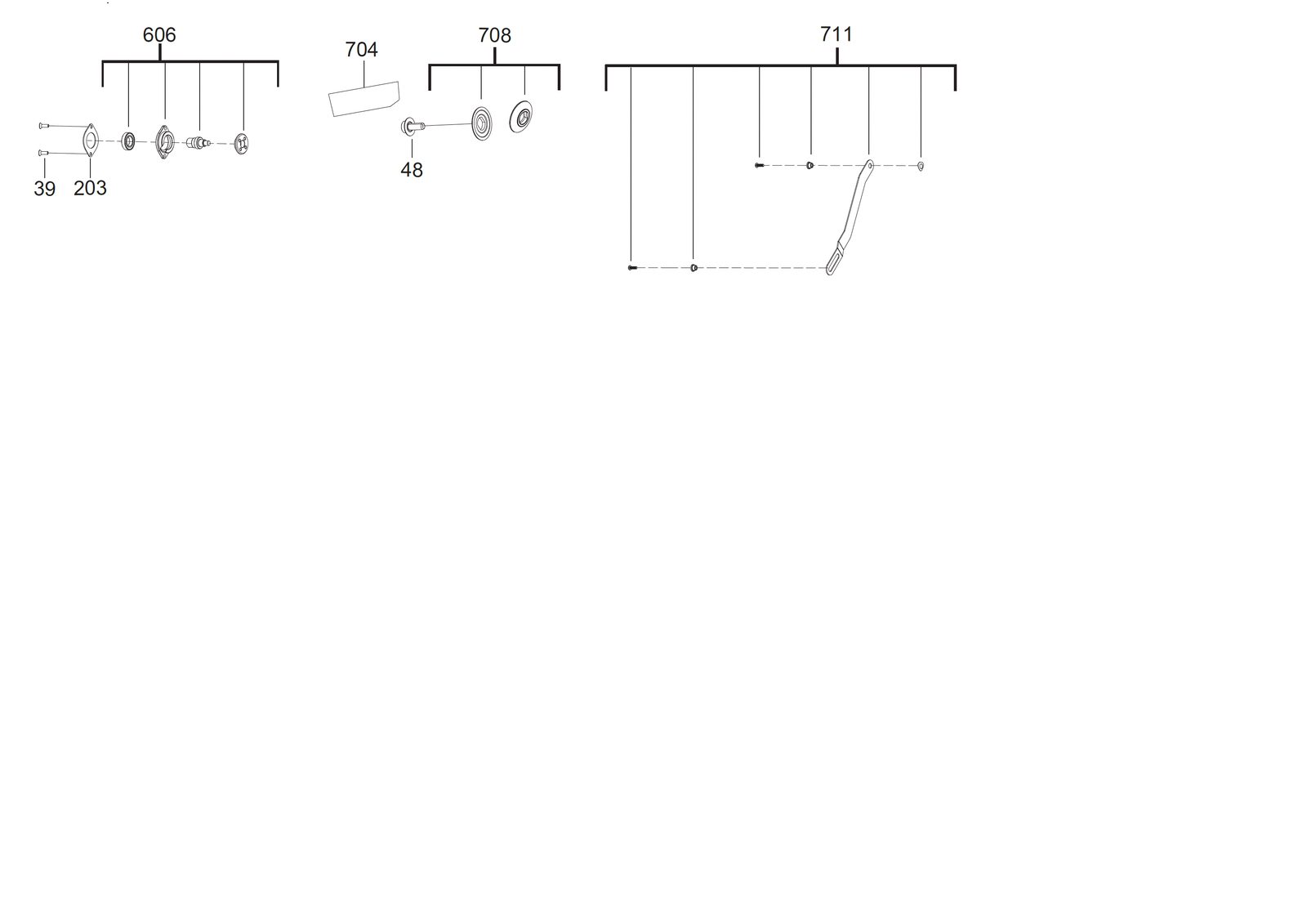

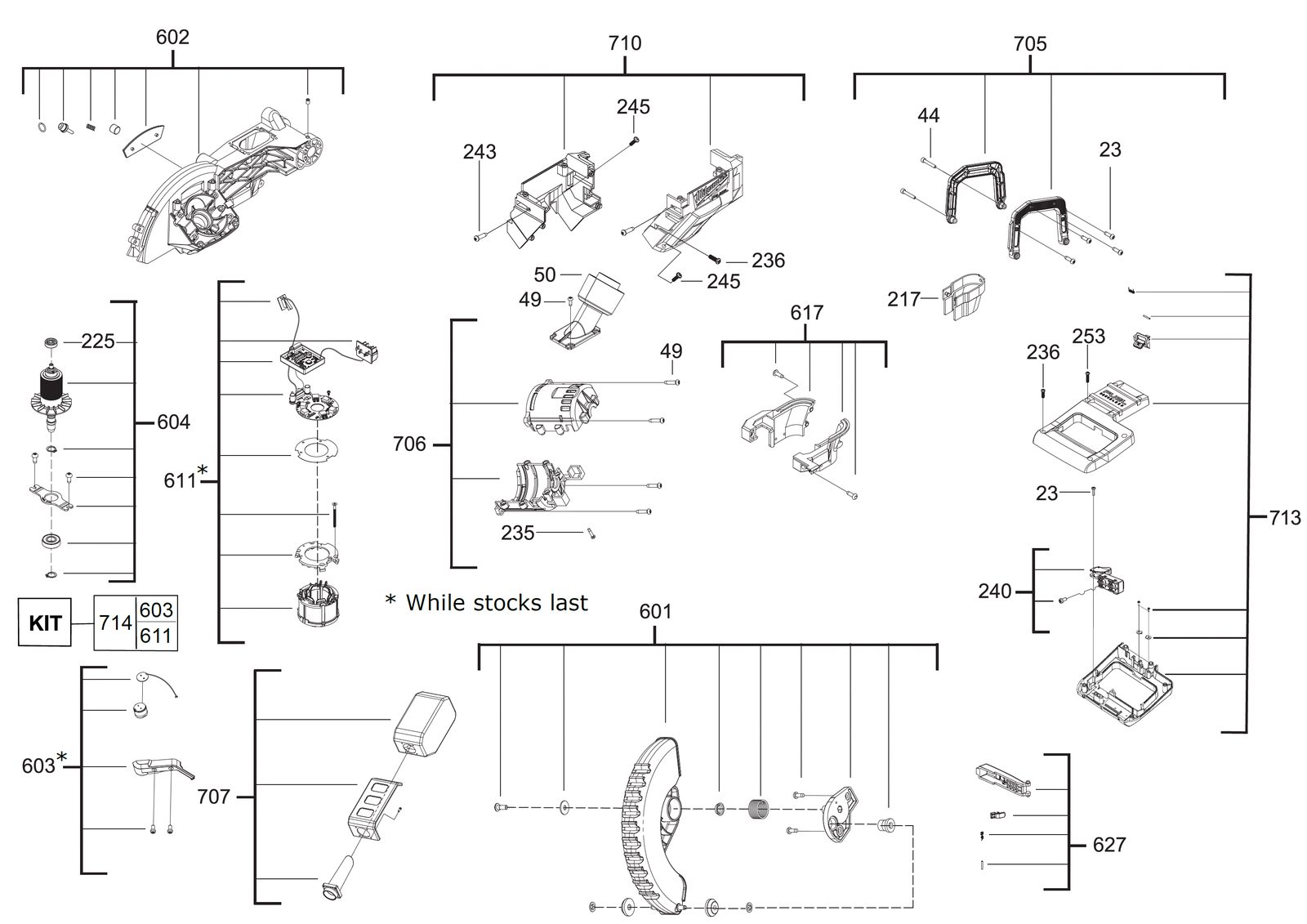

Торцовочная пила Milwaukee M18FMS190-0 — взрыв-схема
Сервисная страница: Торцовочная пила Milwaukee M18FMS190-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMS190-0Артикул инструмента: 4933459619Код схемы: 400046063593 позицииКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 93 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Подшипник болтBEARING BOLT | 4931461974товар | 1 | 4058546230746 | |
| 2 | 0002 | ПружинаSPRING | 4931454651товар | 1 | 4058546012687 | |
| 3 | 0006 | Allen keyALLEN KEY | 4931461976товар | 1 | 4058546230760 | |
| 4 | 0007 | Felt шайбаFELT WASHER | 4931461977товар | 1 | 4058546230777 | |
| 5 | 0008 | Thrust подшипникTHRUST BEARING | 4931461978товар | 1 | 4058546230784 | |
| 6 | 0009 | ScaleSCALE | 4931461979товар | 1 | 4058546230791 | |
| 7 | 0010 | ВинтSCREW | 4931461980товар | 4 | 4058546230807 | |
| 8 | 0011 | Guide комплектGUIDE KIT | 4931461981товар | 1 | 4058546230814 | |
| 9 | 0012 | ВинтSCREW | 4931461982товар | 4 | 4058546230821 | |
| 10 | 0013 | T-screwT-SCREW | 4931461983товар | 2 | 4058546230838 | |
| 11 | 0017 | Clamping винтCLAMPING SCREW | 4931461984товар | 1 | 4058546230845 | |
| 12 | 0018 | ГайкаNUT | 4931461985товар | 2 | 4058546230852 | |
| 13 | 0019 | ВинтSCREW | 4931461986товар | 2 | 4058546230869 | |
| 14 | 0020 | ВинтSCREW | 4931461987товар | 1 | 4058546230876 | |
| 15 | 0021 | ВинтSCREW | 4931461988товар | 5 | 4058546230883 | |
| 16 | 0022 | PointerPOINTER | 4931461989товар | 1 | 4058546230890 | |
| 17 | 0023 | ВинтSCREW | 4931461990товар | 6 | 4058546230906 | |
| 18 | 0024 | Ручка-регуляторKNOB | 4931461994товар | 1 | 4058546230944 | |
| 19 | 0025 | ПружинаSPRING | 4931454659товар | 1 | 4058546012762 | |
| 20 | 0031 | ШтокROD | 4931461991товар | 1 | 4058546230913 | |
| 21 | 0034 | Table insertTABLE INSERT | 4931461992товар | 1 | 4058546230920 | |
| 22 | 0035 | ВинтSCREW | 4931461993товар | 6 | 4058546230937 | |
| 23 | 0036 | Clamping leverCLAMPING LEVER | 4931511291товар | 1 | 4058546651473 | |
| 24 | 0037 | AxleAXLE | 4931461995товар | 1 | 4058546230951 | |
| 25 | 0039 | ВинтSCREW | 4931461996товар | 4 | 4058546230968 | |
| 26 | 0042 | Threaded болтTHREADED BOLT | 4931461997товар | 1 | 4058546230975 | |
| 27 | 0044 | ВинтSCREW | 4931461998товар | 2 | 4058546230982 | |
| 28 | 0048 | Комплект винтSET SCREW | 4931454626товар | 1 | 4058546012434 | |
| 29 | 0049 | ВинтSCREW | 4931461999товар | 10 | 4058546230999 | |
| 30 | 0050 | Suction sleeveSUCTION SLEEVE | 4931465000товар | 1 | 4058546231002 | |
| 31 | 0055 | Кабель clampCABLE CLAMP | 4931465001товар | 1 | 4058546231019 | |
| 32 | 0056 | ПружинаSPRING | 4931465002товар | 1 | 4058546231026 | |
| 33 | 0057 | ВинтSCREW | 4931465003товар | 2 | 4058546231033 | |
| 34 | 0058 | ШайбаWASHER | 4931465004товар | 2 | 4058546231040 | |
| 35 | 0059 | Резиновый stopRUBBER STOP | 4931465005товар | 2 | 4058546231057 | |
| 36 | 0061 | Indicator комплектINDICATOR SET | 4931465006товар | 1 | 4058546231064 | |
| 37 | 0062 | Ручка-регуляторKNOB | 4931454649товар | 1 | 4058546012663 | |
| 38 | 0072 | StopSTOP | 4931454638товар | 1 | 4058546012557 | |
| 39 | 0073 | Шпиндель lockSPINDLE LOCK | 4931454637товар | 1 | 4058546012540 | |
| 40 | 0074 | Уплотнительное кольцоO-RING | 4931454636товар | 1 | 4058546012533 | |
| 41 | 0077 | ШайбаWASHER | 4931465009товар | 1 | 4058546231095 | |
| 42 | 0078 | T-nutT-NUT | 4931465010товар | 1 | 4058546231101 | |
| 43 | 0079 | БолтBOLT | 4931465011товар | 1 | 4058546231118 | |
| 44 | 0080 | ШайбаWASHER | 4931465012товар | 2 | 4058546231125 | |
| 45 | 0081 | ГайкаNUT | 4931465013товар | 1 | 4058546231132 | |
| 46 | 0083 | Side пружинаSIDE SPRING | 4931465014товар | 1 | 4058546231149 | |
| 47 | 0084 | Lock в сбореLOCK COMPLETE | 4931465015товар | 1 | 4058546231156 | |
| 48 | 0085 | Tension пружинаTENSION SPRING | 4931465016товар | 1 | 4058546231163 | |
| 49 | 0087 | ВинтSCREW | 4931465017товар | 1 | 4058546231170 | |
| 50 | 0090 | Looked шайбаLOOKED WASHER | 4931465018товар | 1 | 4058546231187 | |
| 51 | 0095 | ВинтSCREW | 4931465019товар | 1 | 4058546231194 | |
| 52 | 0096 | ПластинаPLATE | 4931465020товар | 1 | 4058546231200 | |
| 53 | 0203 | Holding пластинаHOLDING PLATE | 4931465021товар | 2 | 4058546231217 | |
| 54 | 0217 | Dust extractionDUST EXTRACTION | 4931465022товар | 1 | 4058546231224 | |
| 55 | 0225 | Шариковый подшипникBALL BEARING | 4931465023товар | 1 | 4058546231231 | |
| 56 | 0235 | ВинтSCREW | 4931465024товар | 6 | 4058546231248 | |
| 57 | 0236 | ВинтSCREW | 4931465025товар | 11 | 4058546231255 | |
| 58 | 0240 | ВыключательSWITCH | 4931465026товар | 1 | 4058546231262 | |
| 59 | 0243 | ВинтSCREW | 4931465027товар | 2 | 4058546231279 | |
| 60 | 0245 | ВинтSCREW | 4931465028товар | 4 | 4058546231286 | |
| 61 | 0253 | ВинтSCREW | 4931465029товар | 1 | 4058546231293 | |
| 62 | 0601 | Saw защитныйSAW PROTECTION | 4931465030товар | 1 | 4058546231309 | |
| 63 | 0602 | Двигатель supportMOTOR SUPPORT | 4931465031товар | 1 | 4058546231316 | |
| 64 | 0603 | Indicator комплектINDICATOR SET | 4931465032товар | 1 | — | |
| 65 | 0604 | Ротор / якорьARMATURE | 4931465033товар | 1 | 4058546231330 | |
| 66 | 0606 | Шпиндель комплектSPINDLE KIT | 4931465034товар | 1 | 4058546231347 | |
| 67 | 0611 | Статор / электрическое полеELECTRIC FIELD | 4931507952товар | 1 | 4058546626143 | |
| 68 | 0613 | Guide barGUIDE BAR | 4931465036товар | 1 | 4058546231361 | |
| 69 | 0614 | КрышкаCOVER | 4931465037товар | 1 | 4058546231378 | |
| 70 | 0615 | Sawing tableSAWING TABLE | 4931465038товар | 1 | 4058546231385 | |
| 71 | 0616 | Опорная плитаBASE PLATE | 4931465039товар | 1 | 4058546231392 | |
| 72 | 0617 | Dust extractionDUST EXTRACTION | 4931465040товар | 1 | 4058546231408 | |
| 73 | 0618 | Lock в сбореLOCK COMPLETE | 4931465041товар | 1 | 4058546231415 | |
| 74 | 0619 | КрышкаCOVER | 4931465042товар | 1 | 4058546231422 | |
| 75 | 0620 | КрышкаCOVER | 4931465043товар | 1 | 4058546231439 | |
| 76 | 0621 | Clamping pieceCLAMPING PIECE | 4931465044товар | 1 | 4058546231446 | |
| 77 | 0622 | Guide pieceGUIDE PIECE | 4931465045товар | 1 | 4058546231453 | |
| 78 | 0624 | Indicator комплектINDICATOR SET | 4931465046товар | 1 | — | |
| 79 | 0627 | Курок / выключательTRIGGER | 4931465047товар | 1 | 4058546231477 | |
| 80 | 0700 | Guide валGUIDE SHAFT | 4931465048товар | 1 | 4058546231484 | |
| 81 | 0701 | Фиксирующий pieceLOCKING PIECE | 4931465049товар | 1 | 4058546231491 | |
| 82 | 0702 | Guide pieceGUIDE PIECE | 4931465050товар | 1 | 4058546231507 | |
| 83 | 0703 | Retaining пружинаRETAINING SPRING | 4931465051товар | 1 | 4058546231514 | |
| 84 | 0704 | Шильдик / табличка данныхRATING PLATE | 4931465052товар | 1 | 4058546231521 | |
| 85 | 0705 | Holding gripHOLDING GRIP | 4931465053товар | 1 | 4058546231538 | |
| 86 | 0706 | Комплект корпуса в сбореHOUSING SET ASSY | 4931465054товар | 1 | 4058546231545 | |
| 87 | 0707 | ПылесборникDUST BAG | 4931465055товар | 1 | 4058546231552 | |
| 88 | 0708 | Clamping фланецCLAMPING FLANGE | 4931465056товар | 1 | 4058546231569 | |
| 89 | 0709 | Комплект рукояткиHANDLE SET | 4931465057товар | 1 | — | |
| 90 | 0710 | КорпусHOUSING | 4931465058товар | 1 | 4058546231583 | |
| 91 | 0711 | ВилкаYOKE | 4931465059товар | 1 | 4058546231590 | |
| 92 | 0713 | Комплект рукояткиHANDLE SET | 4931506258товар | 1 | 4058546555726 | |
| 93 | 0714 | ЭлектронныйELECTRONIC | 4931511006товар | 1 | 4058546636685 |
