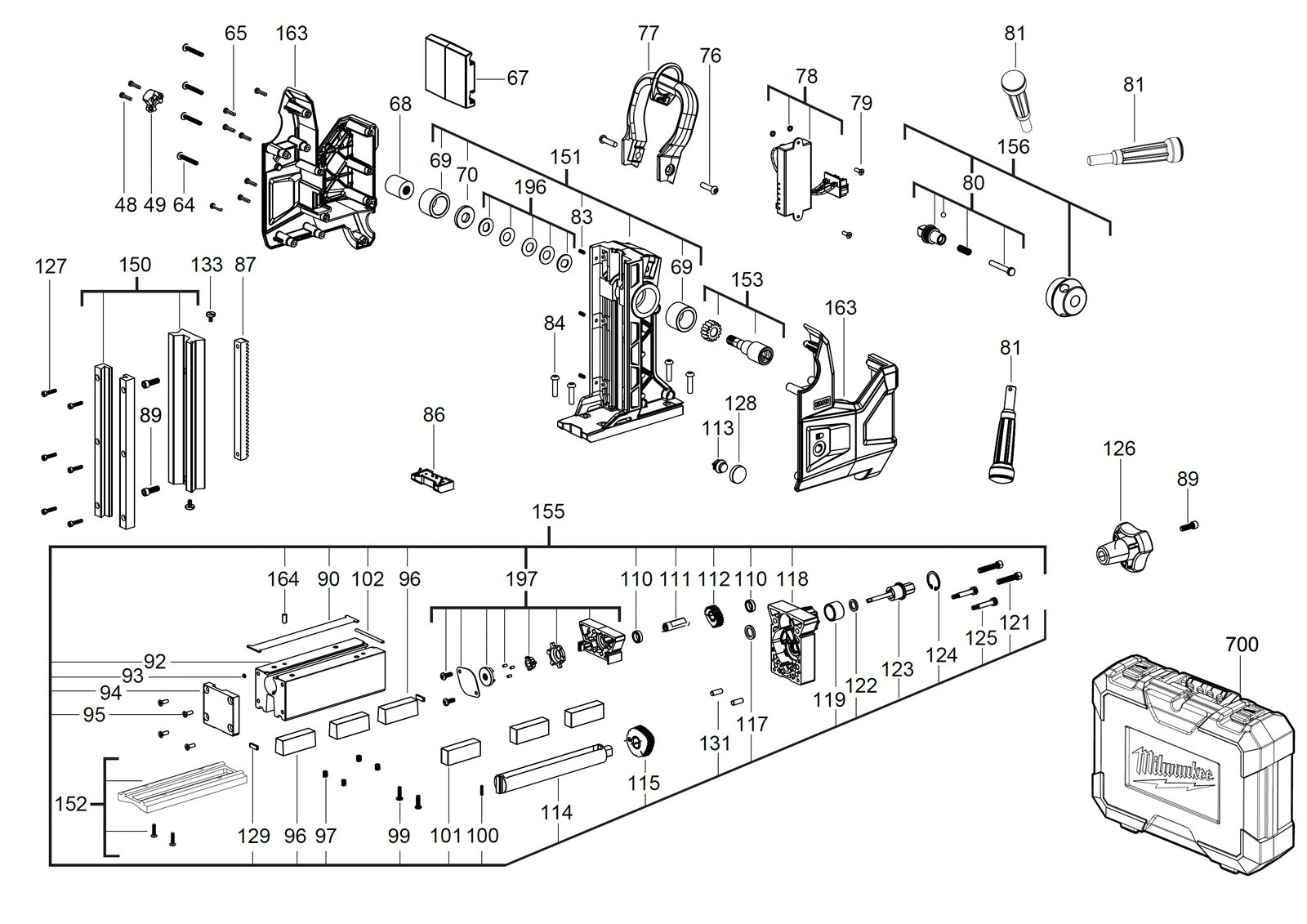

Дрель-шуруповёрт Milwaukee M18FMDP-502C IN2 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18FMDP-502C IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMDP-502C IN2Артикул инструмента: 4933451012Код схемы: 4000469283124 позицииКатегория: Дрели и шуруповёрты
Таблица деталей — 124 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | EjectorEJECTOR | 4931453091товар | 1 | 4002395150656 | |
| 2 | 0002 | Патрон shroudCHUCK SHROUD | 4931453092товар | 1 | 4002395150663 | |
| 3 | 0005 | Retaining кольцоRETAINING RING | 4931453093товар | 1 | 4002395150670 | |
| 4 | 0006 | Шариковый подшипникBALL BEARING | 4931453094товар | 1 | 4002395150687 | |
| 5 | 0007 | ВинтSCREW | 4931453095товар | 4 | 4002395150694 | |
| 6 | 0008 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931453096товар | 1 | — | |
| 7 | 0010 | Retaining пластинаRETAINING PLATE | 4931453097товар | 1 | 4002395151318 | |
| 8 | 0013 | Фиксирующий rodLOCKING ROD | 4931453098товар | 1 | 4002395151325 | |
| 9 | 0014 | Кабель clampCABLE CLAMP | 4931453099товар | 1 | 4002395151332 | |
| 10 | 0015 | ВинтSCREW | 4931453100товар | 1 | 4002395151349 | |
| 11 | 0016 | Clamping leverCLAMPING LEVER | 4931456260товар | 1 | 4002395173969 | |
| 12 | 0017 | Guide болтGUIDE BOLT | 4931453101товар | 1 | 4002395151356 | |
| 13 | 0018 | Holding bracketHOLDING BRACKET | 4931453102товар | 1 | 4002395151363 | |
| 14 | 0019 | ПружинаSPRING | 4931453103товар | 1 | 4002395151370 | |
| 15 | 0020 | Holding bracketHOLDING BRACKET | 4931453104товар | 1 | 4002395151387 | |
| 16 | 0021 | Шариковый подшипникBALL BEARING | 4931453105товар | 1 | 4002395151394 | |
| 17 | 0022 | ПружинаSPRING | 4931453106товар | 1 | 4002395152001 | |
| 18 | 0023 | Output вал комплектOUTPUT SHAFT KIT | 4931453107товар | 1 | 4002395152018 | |
| 19 | 0024 | ШестерняGEAR | 4931453108товар | 1 | 4002395152025 | |
| 20 | 0025 | МуфтаCOUPLING | 4931453109товар | 1 | 4002395152032 | |
| 21 | 0026 | HubHUB | 4931453110товар | 1 | 4002395152049 | |
| 22 | 0027 | ШестерняGEAR | 4931453111товар | 1 | 4002395152056 | |
| 23 | 0028 | Шайба 24x17,8x0,8WASHER 24x17,8x0,8 | 680335077товар | 1 | 4002395849925 | |
| 24 | 0029 | Retaining кольцоRETAINING RING | 4931453112товар | 1 | 4002395152063 | |
| 25 | 0030 | Игольчатый подшипникNEEDLE BEARING | 4931453113товар | 1 | 4002395152070 | |
| 26 | 0031 | УплотнениеSEAL | 4931453114товар | 1 | — | |
| 27 | 0033 | Шариковый подшипникBALL BEARING | 02040640товар | 1 | 4058546067922 | |
| 28 | 0036 | Игольчатый подшипникNEEDLE BEARING | 02502400товар | 1 | 4058546068233 | |
| 29 | 0037 | УплотнениеSEAL | 4931453115товар | 1 | 4002395152094 | |
| 30 | 0038 | Flat grease nippleFLAT GREASE NIPPLE | 4931454085товар | 1 | 4002395288205 | |
| 31 | 0040 | Шариковый подшипникBALL BEARING | 4931453116товар | 1 | 4002395152704 | |
| 32 | 0042 | Шариковый подшипникBALL BEARING | 4931453117товар | 1 | 4002395152711 | |
| 33 | 0044 | ШестерняGEAR | 4931453118товар | 1 | — | |
| 34 | 0045 | Игольчатый подшипникNEEDLE BEARING | 4931453404товар | 1 | 4002395148547 | |
| 35 | 0048 | ВинтSCREW | 4931453119товар | 4 | — | |
| 36 | 0049 | Кабель clampCABLE CLAMP | 4931453120товар | 2 | — | |
| 37 | 0050 | КабельCABLE | 4931453121товар | 1 | 4002395152759 | |
| 38 | 0052 | ВинтSCREW | 4931446540товар | 4 | 4002395876259 | |
| 39 | 0055 | Шариковый подшипникBALL BEARING | 4931436119товар | 1 | 4002395881475 | |
| 40 | 0056 | ШайбаWASHER | 4931453122товар | 1 | 4002395152766 | |
| 41 | 0057 | ЭлектронныйELECTRONIC | 4931453123товар | 1 | 4002395152773 | |
| 42 | 0059 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 43 | 0061 | ВинтSCREW | 4931453124товар | 4 | 4002395152780 | |
| 44 | 0062 | Выключатель крышкаSWITCH COVER | 4931453125товар | 1 | — | |
| 45 | 0063 | ПружинаSPRING | 4931453126товар | 1 | 4002395153404 | |
| 46 | 0064 | ВинтSCREW | 4931453127товар | 4 | 4002395153411 | |
| 47 | 0065 | ВинтSCREW | 4931453124товар | 7 | 4002395152780 | |
| 48 | 0067 | Крышка пластинаCOVER PLATE | 4931466348товар | 1 | 4058546275655 | |
| 49 | 0068 | Bit guideBIT GUIDE | 4931453129товар | 1 | 4002395153442 | |
| 50 | 0069 | BushingBUSHING | 4931453130товар | 2 | — | |
| 51 | 0070 | Compensation пластинаCOMPENSATION PLATE | 4931453131товар | 1 | — | |
| 52 | 0076 | ВинтSCREW | 4931453132товар | 2 | 4002395153473 | |
| 53 | 0077 | РукояткаHANDLE | 4931453133товар | 1 | 4002395153480 | |
| 54 | 0078 | Electric elementELECTRIC ELEMENT | 4931453134товар | 1 | 4002395153497 | |
| 55 | 0079 | ВинтSCREW | 4931453135товар | 2 | — | |
| 56 | 0080 | Шпиндель lockSPINDLE LOCK | 4931453136товар | 1 | — | |
| 57 | 0081 | Operating рукояткаOPERATING HANDLE | 4931453137товар | 3 | 4002395150724 | |
| 58 | 0083 | ВинтSCREW | 4931435627товар | 3 | — | |
| 59 | 0084 | ВинтSCREW | 4931453138товар | 4 | 4002395150731 | |
| 60 | 0086 | Electric elementELECTRIC ELEMENT | 4931453139товар | 1 | 4002395150748 | |
| 61 | 0087 | Tooth rackTOOTH RACK | 4931453140товар | 1 | 4002395150755 | |
| 62 | 0089 | ВинтSCREW | 4931453141товар | 3 | 4002395150762 | |
| 63 | 0090 | КрышкаCOVER | 4931453142товар | 1 | 4002395150779 | |
| 64 | 0092 | Magnetic footMAGNETIC FOOT | 4931453143товар | 1 | — | |
| 65 | 0093 | RivetRIVET | 4931453144товар | 1 | 4002395150793 | |
| 66 | 0094 | КрышкаCOVER | 4931453145товар | 1 | — | |
| 67 | 0095 | ВинтSCREW | 4931507913товар | 4 | 4058546604240 | |
| 68 | 0096 | МагнитMAGNET | 4931453146товар | 3 | — | |
| 69 | 0097 | Threaded sleeveTHREADED SLEEVE | 4931453147товар | 4 | — | |
| 70 | 0099 | ВинтSCREW | 4931453148товар | 4 | — | |
| 71 | 0100 | Cylinder штифтCYLINDER PIN | 4931453149товар | 1 | 4002395151448 | |
| 72 | 0101 | МагнитMAGNET | 4931453150товар | 3 | — | |
| 73 | 0102 | LedgeLEDGE | 4931453151товар | 1 | — | |
| 74 | 0110 | BushingBUSHING | 4931453152товар | 2 | 4002395151479 | |
| 75 | 0111 | ВалSHAFT | 4931453153товар | 1 | — | |
| 76 | 0112 | ШестерняGEAR | 4931453154товар | 1 | 4002395151493 | |
| 77 | 0113 | ВыключательSWITCH | 4931453155товар | 1 | 4002395152100 | |
| 78 | 0114 | Magnet.disc fasten.MAGNET.DISC FASTEN. | 4931453156товар | 1 | — | |
| 79 | 0115 | ШестерняGEAR | 4931453157товар | 1 | — | |
| 80 | 0117 | ШайбаWASHER | 4931453158товар | 1 | 4002395152131 | |
| 81 | 0118 | Шестерня крышкаGEAR COVER | 4931453159товар | 1 | 4002395152148 | |
| 82 | 0119 | BushingBUSHING | 4931453160товар | 1 | 4002395152155 | |
| 83 | 0121 | ВинтSCREW | 4931453161товар | 2 | — | |
| 84 | 0122 | Резиновый кольцоRUBBER RING | 4931453162товар | 1 | 4002395152179 | |
| 85 | 0123 | ВалSHAFT | 4931453163товар | 1 | — | |
| 86 | 0124 | Retaining кольцоRETAINING RING | 4931453164товар | 1 | 4002395152193 | |
| 87 | 0125 | Fastening болтFASTENING BOLT | 4931453165товар | 2 | — | |
| 88 | 0126 | Turning knobTURNING KNOB | 4931466349товар | 1 | 4058546275662 | |
| 89 | 0127 | ВинтSCREW | 4931453167товар | 6 | 4002395152827 | |
| 90 | 0128 | Выключатель крышкаSWITCH COVER | 4931453168товар | 1 | — | |
| 91 | 0129 | LedgeLEDGE | 4931453169товар | 2 | — | |
| 92 | 0131 | ШтифтPIN | 4931453170товар | 2 | 4002395152858 | |
| 93 | 0133 | ВинтSCREW | 4931453171товар | 2 | 4002395152865 | |
| 94 | 0134 | Cylinder штифтCYLINDER PIN | 4931453172товар | 1 | 4002395152872 | |
| 95 | 0150 | Holding deviceHOLDING DEVICE | 4931453173товар | 1 | 4002395152889 | |
| 96 | 0151 | Magnetic footMAGNETIC FOOT | 4931453174товар | 1 | 4002395152896 | |
| 97 | 0152 | Mag. drill труба adapt.-1pcMAG. DRILL PIPE ADAPT.-1PC | 48100130товар | 1 | — | |
| 98 | 0153 | Шестерня редуктор комплектGEAR BOX KIT | 4931453175товар | 1 | 4002395153503 | |
| 99 | 0155 | КомплектKIT | 4931453176товар | 1 | 4002395153510 | |
| 100 | 0156 | Feed шпиндельFEED SPINDLE | 4931453177товар | 1 | 4002395153527 | |
| 101 | 0163 | КорпусHOUSING | 4931466350товар | 1 | 4058546275679 | |
| 102 | 0164 | Cylinder штифтCYLINDER PIN | 4931453179товар | 1 | — | |
| 103 | 0170 | Reduction шестерняREDUCTION GEAR | 4931453180товар | 1 | 4002395153558 | |
| 104 | 0171 | Reduction шестерняREDUCTION GEAR | 4931453181товар | 1 | 4002395153565 | |
| 105 | 0172 | КомплектKIT | 4931453182товар | 1 | 4002395153572 | |
| 106 | 0173 | Ротор в сбореARMATURE ASSEMBLY | 4931453183товар | 1 | 4002395153589 | |
| 107 | 0174 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931453213товар | 1 | 4002395151868 | |
| 108 | 0175 | Turning knobTURNING KNOB | 4931453184товар | 1 | 4002395150809 | |
| 109 | 0176 | КомплектKIT | 4931453185товар | 1 | 4002395150816 | |
| 110 | 0177 | Oil cup в сбореOIL CUP ASSEMBLY | 4931453186товар | 1 | 4002395150823 | |
| 111 | 0178 | КомплектKIT | 4931453187товар | 1 | 4002395150830 | |
| 112 | 0179 | КлапанVALVE | 4931453188товар | 1 | 4002395150847 | |
| 113 | 0182 | Комплект корпуса в сбореHOUSING SET ASSY | 4931453189товар | 1 | 4002395150854 | |
| 114 | 0183 | КорпусHOUSING | 4931453190товар | 1 | 4002395150861 | |
| 115 | 0184 | EjectorEJECTOR | 4931453191товар | 1 | 4002395150878 | |
| 116 | 0186 | BushingBUSHING | 4931453192товар | 1 | 4002395150885 | |
| 117 | 0188 | Патрон w key and adapt.-1pcCHUCK W KEY AND ADAPT.-1PC | 49590020товар | 1 | — | |
| 118 | 0189 | Key держательKEY HOLDER | 4931453193товар | 1 | 4002395150892 | |
| 119 | 0192 | Safety strapSAFETY STRAP | 4931453194товар | 1 | 4002395151509 | |
| 120 | 0195 | Шильдик / табличка данныхRATING PLATE | 4931466351товар | 1 | 4058546275686 | |
| 121 | 0196 | Adjust. шайба комплектAdjust. washer set | 4931453196товар | 1 | 4002395151523 | |
| 122 | 0197 | КомплектKIT | 4931453197товар | 1 | 4002395151530 | |
| 123 | 0700 | КейсCARRYING CASE | 4931466352товар | 1 | 4058546275693 | |
| 124 | 1000 | GreaseGREASE | 49085270товар | 1 | — |
