Пила Milwaukee M18FMCS66-0C — взрыв-схема
Сервисная страница: Пила Milwaukee M18FMCS66-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMCS66-0CАртикул инструмента: 4933472110Код схемы: 400047706360 позицийКатегория: Пилы, лобзики и инструмент для резки

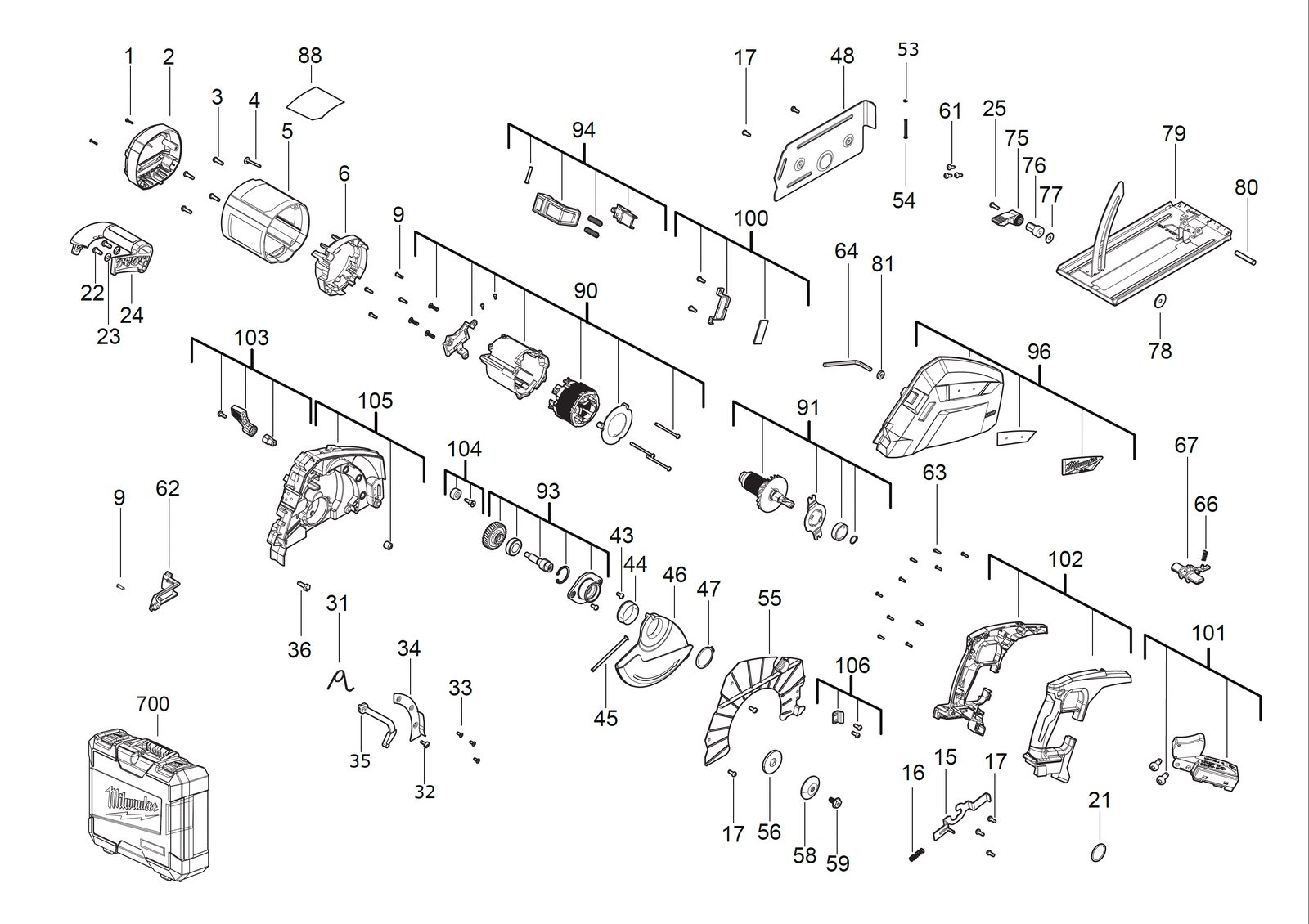

Схема инструмента
Таблица деталей — 60 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931436757товар | 2 | 4002395809844 | |
| 2 | 0002 | КрышкаCOVER | 4931473870товар | 1 | 4058546364380 | |
| 3 | 0003 | ВинтSCREW | 4931473871товар | 4 | 4058546364397 | |
| 4 | 0004 | ВинтSCREW | 4931454468товар | 1 | 4058546008963 | |
| 5 | 0005 | Корпус двигателяMOTOR HOUSING | 4931473872товар | 1 | 4058546364403 | |
| 6 | 0006 | Воздухо guideAIR GUIDE | 4931473873товар | 1 | 4058546364410 | |
| 7 | 0009 | ВинтSCREW | 4931435150товар | 5 | 4002395859948 | |
| 8 | 0015 | Шпиндель lockSPINDLE LOCK | 4931473874товар | 1 | 4058546364427 | |
| 9 | 0016 | ПружинаSPRING | 4931473875товар | 1 | 4058546364434 | |
| 10 | 0017 | Фиксирующий винтLOCKING SCREW | 4931465672товар | 10 | 4058546237721 | |
| 11 | 0021 | Уплотнительное кольцоO-RING | 34401375товар | 1 | 4058546072117 | |
| 12 | 0022 | ВинтSCREW | 4931472943товар | 2 | 4058546332457 | |
| 13 | 0023 | ШайбаWASHER | 691142001товар | 2 | — | |
| 14 | 0024 | РукояткаHANDLE | 4931473876товар | 1 | 4058546364441 | |
| 15 | 0025 | ВинтSCREW | 4931473877товар | 1 | 4058546364458 | |
| 16 | 0031 | ПружинаSPRING | 4931435698товар | 1 | — | |
| 17 | 0032 | ВинтSCREW | 4931435699товар | 1 | 4002395865949 | |
| 18 | 0033 | ВинтSCREW | 4931473878товар | 3 | 4058546364465 | |
| 19 | 0034 | ОтражательноеDEFLECTOR | 4931473879товар | 1 | 4058546364472 | |
| 20 | 0035 | Защитный кожухGUARD | 4931435700товар | 1 | 4002395864478 | |
| 21 | 0036 | ВинтSCREW | 06755860товар | 1 | 4058546068745 | |
| 22 | 0043 | ВинтSCREW | 4931473880товар | 2 | 4058546364489 | |
| 23 | 0044 | Защитный sleevePROTECTIVE SLEEVE | 4931435707товар | 1 | 4002395864560 | |
| 24 | 0045 | ПружинаSPRING | 40500045товар | 1 | 4058546072674 | |
| 25 | 0046 | Защитный кожухGUARD | 4931473881товар | 1 | 4058546364496 | |
| 26 | 0047 | Thrust collarTHRUST COLLAR | 34600860товар | 1 | 4058546072247 | |
| 27 | 0048 | КрышкаCOVER | 4931473882товар | 1 | 4058546364502 | |
| 28 | 0053 | ПружинаSPRING | 4931435714товар | 1 | 4002395865925 | |
| 29 | 0054 | Clamping болтCLAMPING BOLT | 4931435715товар | 1 | 4002395863792 | |
| 30 | 0055 | Защитный кожухGUARD | 4931473883товар | 1 | 4058546364519 | |
| 31 | 0056 | ФланецFLANGE | 4931435710товар | 1 | 4002395864447 | |
| 32 | 0058 | ФланецFLANGE | 4931435711товар | 1 | 4002395864508 | |
| 33 | 0059 | ВинтSCREW | 660988001товар | 1 | 4002395903795 | |
| 34 | 0061 | Винт torx винтSCREW TORX SCREW | 06825314товар | 4 | 4002395851935 | |
| 35 | 0062 | КрышкаCOVER | 4931473884товар | 1 | 4058546364526 | |
| 36 | 0063 | ВинтSCREW | 4931465471товар | 10 | 4058546235710 | |
| 37 | 0064 | Allen keyALLEN KEY | 4931473885товар | 1 | 4058546364533 | |
| 38 | 0066 | Пружина шайбаSPRING WASHER | 672029001товар | 1 | 4002395848683 | |
| 39 | 0067 | Курок / выключательTRIGGER | 4931461128товар | 1 | 4058546033002 | |
| 40 | 0075 | Tension leverTENSION LEVER | 4931461131товар | 1 | 4058546033033 | |
| 41 | 0076 | БолтBOLT | 4931473886товар | 1 | 4058546364540 | |
| 42 | 0077 | ШайбаWASHER | 4931506000товар | 1 | 4058546553142 | |
| 43 | 0078 | ШайбаWASHER | 633266001товар | 1 | — | |
| 44 | 0079 | Guide shoeGUIDE SHOE | 4931473887товар | 1 | 4058546364557 | |
| 45 | 0080 | ШтифтPIN | 44601180товар | 1 | 4058546073909 | |
| 46 | 0081 | Уплотнительное кольцоO-RING | 4931473888товар | 1 | 4058546364564 | |
| 47 | 0088 | Шильдик / табличка данныхRATING PLATE | 4931473889товар | 1 | 4058546364571 | |
| 48 | 0090 | ЭлектронныйELECTRONIC | 4931473890товар | 1 | 4058546364588 | |
| 49 | 0091 | РоторROTOR | 4931473891товар | 1 | 4058546364595 | |
| 50 | 0093 | ШпиндельSPINDLE | 4931473892товар | 1 | 4058546364601 | |
| 51 | 0094 | LatchLATCH | 4931473893товар | 1 | 4058546364618 | |
| 52 | 0096 | Кожух крышкаGUARD COVER | 4931473894товар | 1 | 4058546364625 | |
| 53 | 0100 | КрышкаCOVER | 4931473895товар | 1 | 4058546364632 | |
| 54 | 0101 | ВыключательSWITCH | 4931465965товар | 1 | 4058546271824 | |
| 55 | 0102 | Комплект рукояткиHANDLE SET | 4931473896товар | 1 | 4058546364649 | |
| 56 | 0103 | Lock в сбореLOCK COMPLETE | 4931473897товар | 1 | 4058546364656 | |
| 57 | 0104 | Резиновый bumperRUBBER BUMPER | 4931473898товар | 1 | 4058546364663 | |
| 58 | 0105 | Шестерня кейсGEAR CASE | 4931473899товар | 1 | 4058546364670 | |
| 59 | 0106 | Крышка пластинаCOVER PLATE | 4931473900товар | 1 | 4058546364687 | |
| 60 | 0700 | КейсCARRYING CASE | 4931473901товар | 1 | 4058546364694 |
