Пила Milwaukee M18FMCS-502X IN2 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FMCS-502X IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FMCS-502X IN2Артикул инструмента: 4933459193Код схемы: 400046961343 позицииКатегория: Пилы, лобзики и инструмент для резки

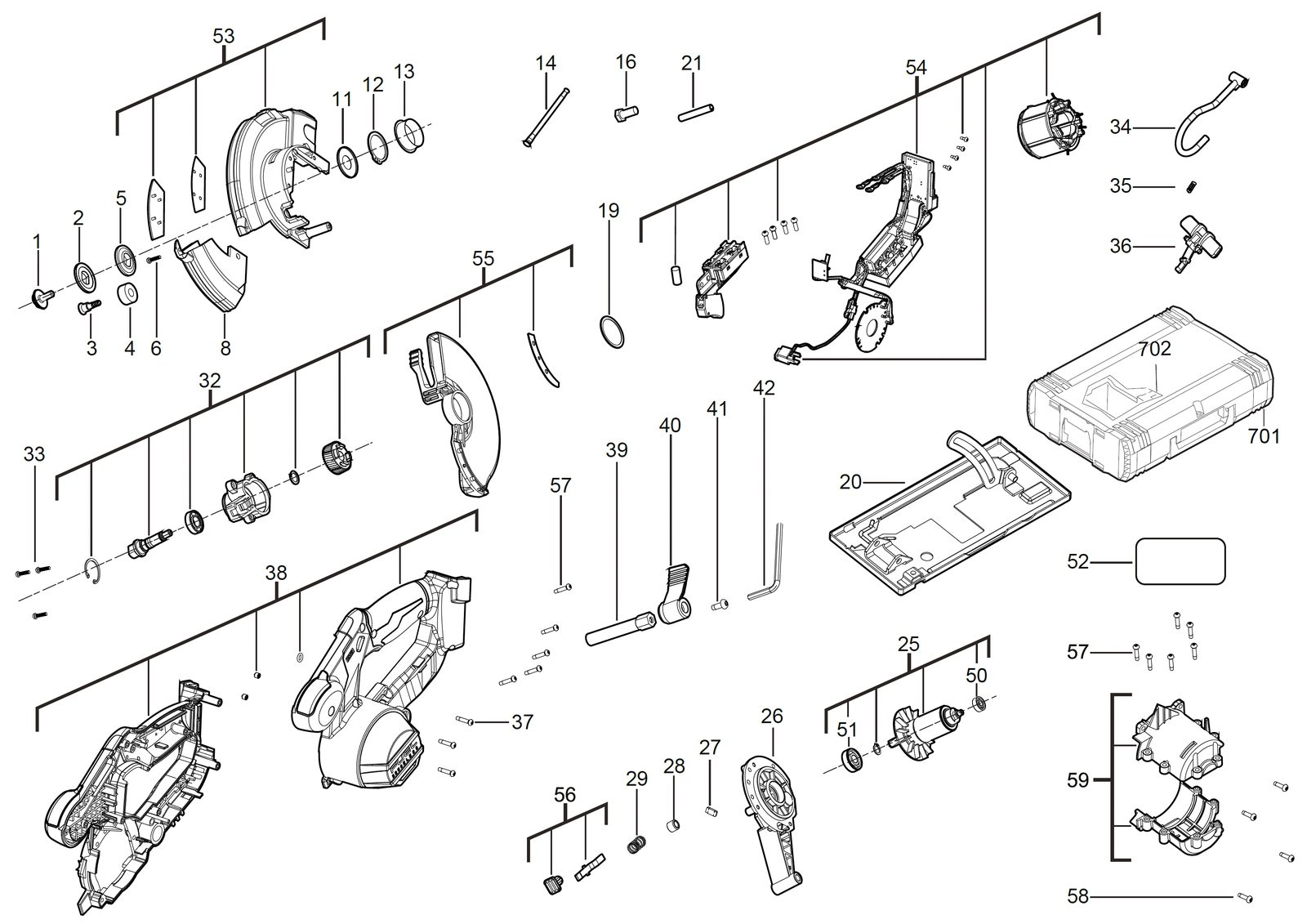

Схема инструмента
Таблица деталей — 43 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 661263001товар | 1 | 4002395848645 | |
| 2 | 0002 | ФланецFLANGE | 611280001товар | 1 | 4002395848584 | |
| 3 | 0003 | ВинтSCREW | 661354001товар | 1 | 4002395848652 | |
| 4 | 0004 | Резиновый bufferRUBBER BUFFER | 4931465876товар | 1 | 4058546239763 | |
| 5 | 0005 | ФланецFLANGE | 611281001товар | 1 | 4002395848591 | |
| 6 | 0006 | ВинтSCREW | 661414002товар | 1 | — | |
| 7 | 0008 | Защитная крышкаGUARD CAP | 4931461114товар | 1 | 4058546032869 | |
| 8 | 0011 | ШайбаWASHER | 633585001товар | 1 | — | |
| 9 | 0012 | Retaining кольцоRETAINING RING | 4931461115товар | 1 | 4058546032876 | |
| 10 | 0013 | ШайбаWASHER | 4931461116товар | 1 | 4058546032883 | |
| 11 | 0014 | ПружинаSPRING | 692687001товар | 1 | 4002395849109 | |
| 12 | 0016 | ВинтSCREW | 06755860товар | 1 | 4058546068745 | |
| 13 | 0019 | ШайбаWASHER | 4931461117товар | 1 | 4058546032890 | |
| 14 | 0020 | Gliding shoeGLIDING SHOE | 4931461118товар | 1 | 4058546032906 | |
| 15 | 0021 | ШтифтPIN | 4931461119товар | 1 | 4058546032913 | |
| 16 | 0025 | Ротор / якорьARMATURE | 4931466460товар | 1 | 4058546276775 | |
| 17 | 0026 | DiaphragmDIAPHRAGM | 4931461121товар | 1 | 4058546032937 | |
| 18 | 0027 | FeltFELT | 4931461122товар | 1 | 4058546032944 | |
| 19 | 0028 | Игольчатый подшипникNEEDLE BEARING | 4931461123товар | 1 | 4058546032951 | |
| 20 | 0029 | ПружинаSPRING | 4931461124товар | 1 | 4058546032968 | |
| 21 | 0032 | Редуктор в сбореGEAR ASSY | 4931466461товар | 1 | 4058546276782 | |
| 22 | 0033 | ВинтSCREW | 4931461126товар | 3 | 4058546032982 | |
| 23 | 0034 | КрюкHOOK | 4931461127товар | 1 | 4058546032999 | |
| 24 | 0035 | Пружина шайбаSPRING WASHER | 672029001товар | 1 | 4002395848683 | |
| 25 | 0036 | Курок / выключательTRIGGER | 4931461128товар | 1 | 4058546033002 | |
| 26 | 0037 | ВинтSCREW | 06827261товар | 4 | 4058546068967 | |
| 27 | 0038 | КорпусHOUSING | 4931461129товар | 1 | 4058546033019 | |
| 28 | 0039 | Guide валGUIDE SHAFT | 4931461130товар | 1 | 4058546033026 | |
| 29 | 0040 | Tension leverTENSION LEVER | 4931461131товар | 1 | 4058546033033 | |
| 30 | 0041 | Винт torx винтSCREW TORX SCREW | 06825314товар | 1 | 4002395851935 | |
| 31 | 0042 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 32 | 0050 | Шариковый подшипникBALL BEARING | 4931461132товар | 1 | 4058546033040 | |
| 33 | 0051 | Шариковый подшипникBALL BEARING | 4931461133товар | 1 | 4058546033057 | |
| 34 | 0052 | Шильдик / табличка данныхRATING PLATE | 4931466462товар | 1 | 4058546276799 | |
| 35 | 0053 | Защитная крышкаGUARD CAP | 4931461135товар | 1 | 4058546033071 | |
| 36 | 0054 | Выключатель в сбореSWITCH ASSEMBLY | 4931461136товар | 1 | 4058546033088 | |
| 37 | 0055 | Saw нож protect.SAW BLADE PROTECT. | 4931461137товар | 1 | 4058546033095 | |
| 38 | 0056 | Курок / выключательTRIGGER | 4931461138товар | 1 | 4058546033101 | |
| 39 | 0057 | ВинтSCREW | 660031017товар | 9 | 4002395825189 | |
| 40 | 0058 | ВинтSCREW | 06825285товар | 4 | 4058546068844 | |
| 41 | 0059 | Корпус двигателяMOTOR HOUSING | 4931461139товар | 1 | 4058546033118 | |
| 42 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 43 | 0702 | ВставкаINSERT | 4931461140товар | 1 | — |
