Угловая шлифовальная машина Milwaukee M18FLAG230XPDB-0C — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18FLAG230XPDB-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FLAG230XPDB-0CАртикул инструмента: 4933464114Код схемы: 400046789033 позицииКатегория: Угловые шлифовальные машины

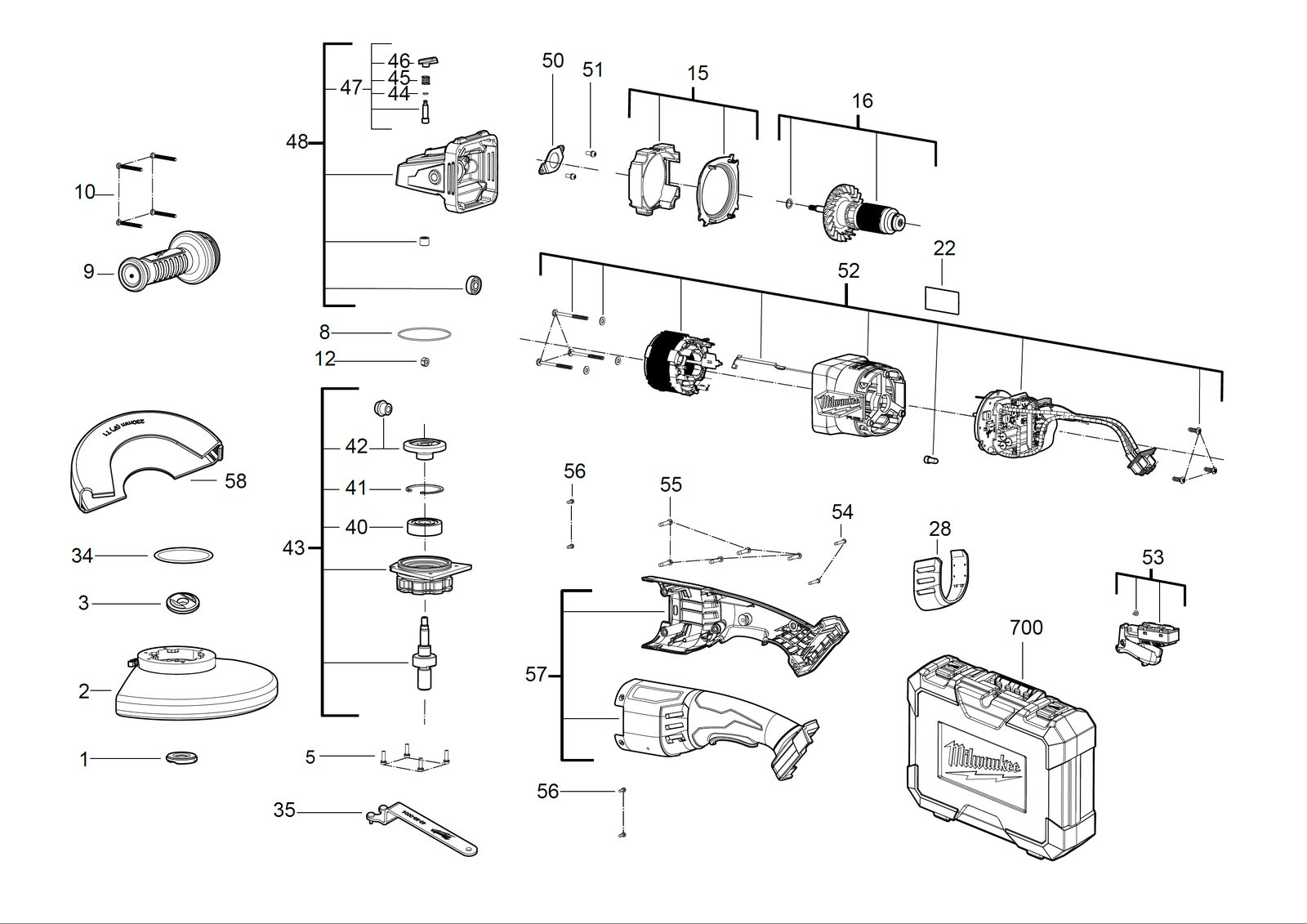

Схема инструмента
Таблица деталей — 33 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Fixtec гайкаFIXTEC NUT | 4931466273товар | 1 | 4058546274900 | |
| 2 | 0002 | Защитный кожухGUARD | 4931465862товар | 1 | 4058546239626 | |
| 3 | 0003 | ФланецFLANGE | 4931465842товар | 1 | 4058546239428 | |
| 4 | 0005 | ВинтSCREW | 4931465843товар | 4 | 4058546239435 | |
| 5 | 0008 | Уплотнительное кольцоO-RING | 4931465844товар | 1 | 4058546239442 | |
| 6 | 0009 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 7 | 0010 | ВинтSCREW | 4931461254товар | 4 | 4058546034269 | |
| 8 | 0012 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 9 | 0015 | FrameFRAME | 4931465845товар | 1 | 4058546239459 | |
| 10 | 0016 | Ротор в сбореARMATURE ASSEMBLY | 4931465846товар | 1 | 4058546239466 | |
| 11 | 0022 | Шильдик / табличка данныхRATING PLATE | 4931465863товар | 1 | 4058546239633 | |
| 12 | 0028 | Dust фильтрDUST FILTER | 4931465848товар | 1 | 4058546239480 | |
| 13 | 0034 | Уплотнительное кольцоO-RING | 4931465849товар | 1 | 4058546239497 | |
| 14 | 0035 | КлючWRENCH | 4931466274товар | 1 | 4058546274917 | |
| 15 | 0040 | Шариковый подшипникBALL BEARING | 4931465850товар | 1 | 4058546239503 | |
| 16 | 0041 | Clamping кольцоCLAMPING RING | 4931465851товар | 1 | 4058546239510 | |
| 17 | 0042 | Пара конических шестерёнBEVEL GEAR PAIR | 4931465852товар | 1 | 4058546239527 | |
| 18 | 0043 | DriveDRIVE | 4931465853товар | 1 | 4058546239534 | |
| 19 | 0044 | Уплотнительное кольцоO-RING | 4931435006товар | 1 | 4002395855957 | |
| 20 | 0045 | ПружинаSPRING | 4931435005товар | 1 | 4002395855940 | |
| 21 | 0046 | Курок / выключательTRIGGER | 4931435004товар | 1 | 4002395855933 | |
| 22 | 0047 | Шпиндель lockSPINDLE LOCK | 4931465854товар | 1 | 4058546239541 | |
| 23 | 0048 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931465855товар | 1 | 4058546239558 | |
| 24 | 0050 | RetainerRETAINER | 4931435039товар | 1 | 4002395860364 | |
| 25 | 0051 | ВинтSCREW | 4931465856товар | 2 | 4058546239565 | |
| 26 | 0052 | ЭлектронныйELECTRONIC | 4931465857товар | 1 | 4058546239572 | |
| 27 | 0053 | ВыключательSWITCH | 4931465858товар | 1 | 4058546239589 | |
| 28 | 0054 | ВинтSCREW | 660230017товар | 2 | 4002395839742 | |
| 29 | 0055 | ВинтSCREW | 4931453124товар | 5 | 4002395152780 | |
| 30 | 0056 | ВинтSCREW | 4931431788товар | 4 | 4002395895717 | |
| 31 | 0057 | КорпусHOUSING | 4931465859товар | 1 | 4058546239596 | |
| 32 | 0058 | Cutting кожухCUTTING GUARD | 4931428099товар | 1 | — | |
| 33 | 0700 | КейсCARRYING CASE | 4931465861товар | 1 | 4058546239619 |
