Лобзик Milwaukee M18FJS-0X — взрыв-схема
Сервисная страница: Лобзик Milwaukee M18FJS-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FJS-0XАртикул инструмента: 4933464726Код схемы: 400046925938 позицийКатегория: Пилы, лобзики и инструмент для резки

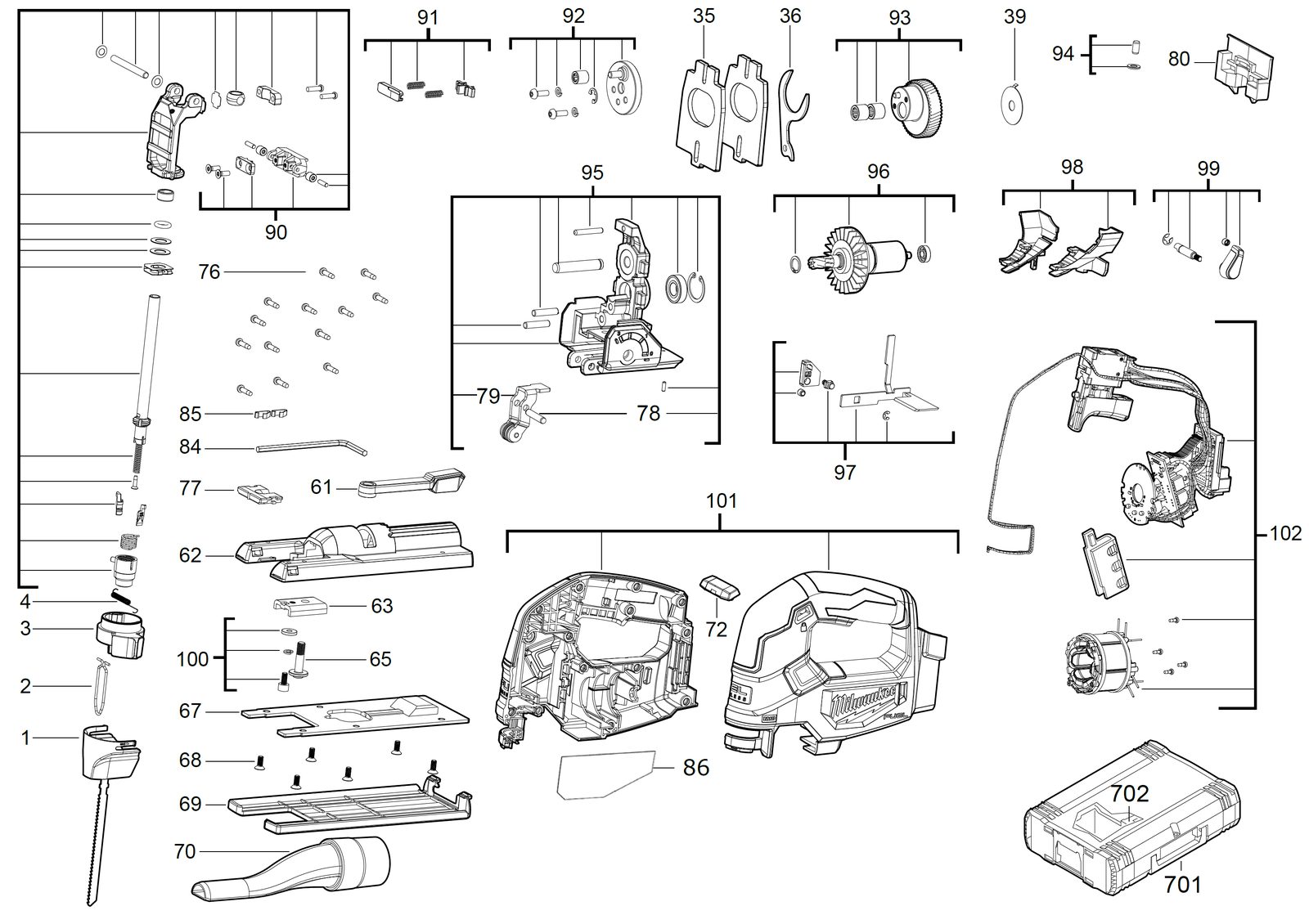

Схема инструмента
Таблица деталей — 38 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931466420товар | 1 | 4058546276379 | |
| 2 | 0002 | Distance держательDISTANCE HOLDER | 4931454320товар | 1 | 4002395286102 | |
| 3 | 0003 | Shoe rel.lever комплектSHOE REL.LEVER KIT | 4931466421товар | 1 | 4058546276386 | |
| 4 | 0004 | ПружинаSPRING | 4931454321товар | 1 | 4002395286119 | |
| 5 | 0035 | Eccentric подшипникECCENTRIC BEARING | 4931454304товар | 2 | 4002395284740 | |
| 6 | 0036 | Eccentric discECCENTRIC DISC | 4931454305товар | 1 | 4002395284757 | |
| 7 | 0039 | ШайбаWASHER | 4931454307товар | 1 | 4002395284771 | |
| 8 | 0061 | Clamping leverCLAMPING LEVER | 4931466422товар | 1 | 4058546276393 | |
| 9 | 0062 | Gliding shoeGLIDING SHOE | 4931466423товар | 1 | 4058546276409 | |
| 10 | 0063 | Holding пластинаHOLDING PLATE | 4931454313товар | 1 | 4002395285433 | |
| 11 | 0065 | ВинтSCREW | 4931466424товар | 1 | 4058546276416 | |
| 12 | 0067 | Опорная плитаBASE PLATE | 4931466425товар | 1 | 4058546276423 | |
| 13 | 0068 | ВинтSCREW | 4931454315товар | 6 | 4002395285457 | |
| 14 | 0069 | КрышкаCOVER | 4931466426товар | 1 | 4058546276430 | |
| 15 | 0070 | Dust extractionDUST EXTRACTION | 4931466427товар | 1 | 4058546276447 | |
| 16 | 0072 | Push buttonPUSH BUTTON | 4931466428товар | 1 | 4058546276454 | |
| 17 | 0076 | ВинтSCREW | 660024030товар | 13 | 4002395826957 | |
| 18 | 0077 | Ant-chipping deviceANT-CHIPPING DEVICE | 4931431787товар | 1 | 4002395895700 | |
| 19 | 0078 | Holding штифтHOLDING PIN | 4931472871товар | 1 | 4058546331733 | |
| 20 | 0079 | Guide rollerGUIDE ROLLER | 4931472870товар | 1 | 4058546331726 | |
| 21 | 0080 | Крышка редуктораGEAR BOX COVER | 4931466429товар | 1 | 4058546276461 | |
| 22 | 0084 | Hex ключHEX WRENCH | 4931466430товар | 1 | 4058546276478 | |
| 23 | 0085 | ПружинаSPRING | 4931466431товар | 2 | 4058546276485 | |
| 24 | 0086 | Шильдик / табличка данныхRATING PLATE | 4931466432товар | 1 | 4058546276492 | |
| 25 | 0090 | Шпиндель комплектSPINDLE KIT | 4931466433товар | 1 | 4058546276508 | |
| 26 | 0091 | Backing пластинаBACKING PLATE | 4931454328товар | 1 | 4002395286188 | |
| 27 | 0092 | Spacer пластинаSPACER PLATE | 4931466434товар | 1 | 4058546276515 | |
| 28 | 0093 | ШестерняGEAR | 4931466435товар | 1 | 4058546276522 | |
| 29 | 0094 | УплотнениеSEAL | 4931454337товар | 1 | 4002395286874 | |
| 30 | 0095 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931466436товар | 1 | 4058546276539 | |
| 31 | 0096 | Двигатель в сбореMOTOR ASSEMBLY | 4931466437товар | 1 | 4058546276546 | |
| 32 | 0097 | BlowerBLOWER | 4931466438товар | 1 | 4058546276553 | |
| 33 | 0098 | Clutch корпусCLUTCH HOUSING | 4931466439товар | 1 | 4058546276560 | |
| 34 | 0099 | Shoe rel.lever комплектSHOE REL.LEVER KIT | 4931466440товар | 1 | 4058546276577 | |
| 35 | 0100 | Cover-kitCOVER-KIT | 4931466441товар | 1 | 4058546276584 | |
| 36 | 0101 | КорпусHOUSING | 4931466442товар | 1 | 4058546276591 | |
| 37 | 0102 | ВыключательSWITCH | 4931466443товар | 1 | 4058546276607 | |
| 38 | 0702 | ВставкаINSERT | 4931466444товар | 1 | 4058546276614 |
