Гайковёрт Milwaukee M18FIW2F12-502X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18FIW2F12-502X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FIW2F12-502XАртикул инструмента: 4933478445Код схемы: 400047766829 позицийКатегория: Гайковёрты и импульсный инструмент

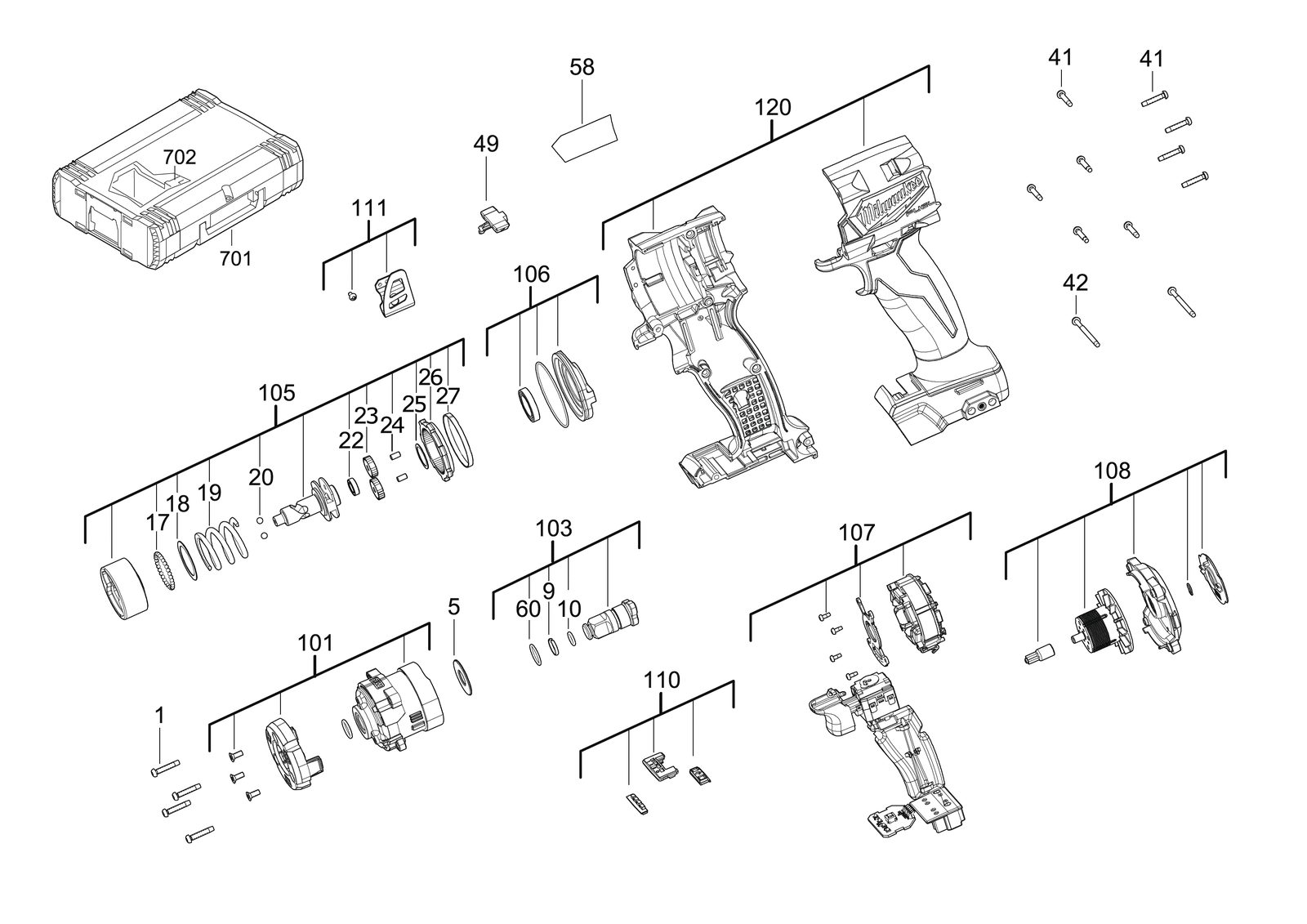

Схема инструмента
Таблица деталей — 29 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931473725товар | 4 | 4058546356019 | |
| 2 | 0005 | ШайбаWASHER | 4931465768товар | 1 | 4058546238681 | |
| 3 | 0009 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 4 | 0010 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 5 | 0017 | ШарикBALL | 4931440309товар | 31 | 4002395892013 | |
| 6 | 0018 | ШайбаWASHER | 4931473541товар | 1 | 4058546354176 | |
| 7 | 0019 | ПружинаSPRING | 4931473542товар | 1 | 4058546354183 | |
| 8 | 0020 | ШарикBALL | 4931440453товар | 2 | 4002395892020 | |
| 9 | 0022 | Шариковый подшипникBALL BEARING | 4931465819товар | 1 | 4058546239190 | |
| 10 | 0023 | Planet шестерняPLANET GEAR | 4931495798товар | 2 | 4058546494667 | |
| 11 | 0024 | ШтифтPIN | 4931495799товар | 2 | 4058546494674 | |
| 12 | 0025 | ШайбаWASHER | 4931452053товар | 1 | 4002395180189 | |
| 13 | 0026 | ШестерняGEAR | 4931495800товар | 1 | 4058546494681 | |
| 14 | 0027 | КольцоRING | 4931495801товар | 1 | 4058546494698 | |
| 15 | 0041 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 16 | 0042 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 17 | 0049 | SliderSLIDER | 4931473544товар | 1 | 4058546354206 | |
| 18 | 0058 | Шильдик / табличка данныхRATING PLATE | 4931473545товар | 1 | 4058546354213 | |
| 19 | 0060 | Уплотнительное кольцоO-RING | 4931473546товар | 1 | 4058546354220 | |
| 20 | 0101 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931473547товар | 1 | 4058546354237 | |
| 21 | 0103 | Наковальня / приводной валANVIL | 4931473548товар | 1 | 4058546354244 | |
| 22 | 0105 | Комплект шестерёнGEAR KIT | 4931496338товар | 1 | 4058546534752 | |
| 23 | 0106 | Крышка редуктораGEAR BOX COVER | 4931473550товар | 1 | 4058546354268 | |
| 24 | 0107 | ЭлектронныйELECTRONIC | 4931473551товар | 1 | 4058546354275 | |
| 25 | 0108 | РоторROTOR | 4931473552товар | 1 | 4058546354282 | |
| 26 | 0110 | Speed controlSPEED CONTROL | 4931473553товар | 1 | 4058546354299 | |
| 27 | 0111 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 28 | 0120 | КорпусHOUSING | 4931473554товар | 1 | 4058546354305 | |
| 29 | 0702 | ВставкаINSERT | 4931473555товар | 1 | 4058546354312 |
