Импульсный винтовёрт Milwaukee M18FIDRQ-0 — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M18FIDRQ-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FIDRQ-0Артикул инструмента: 4933498911Код схемы: 400050511124 позицииКатегория: Гайковёрты и импульсный инструмент

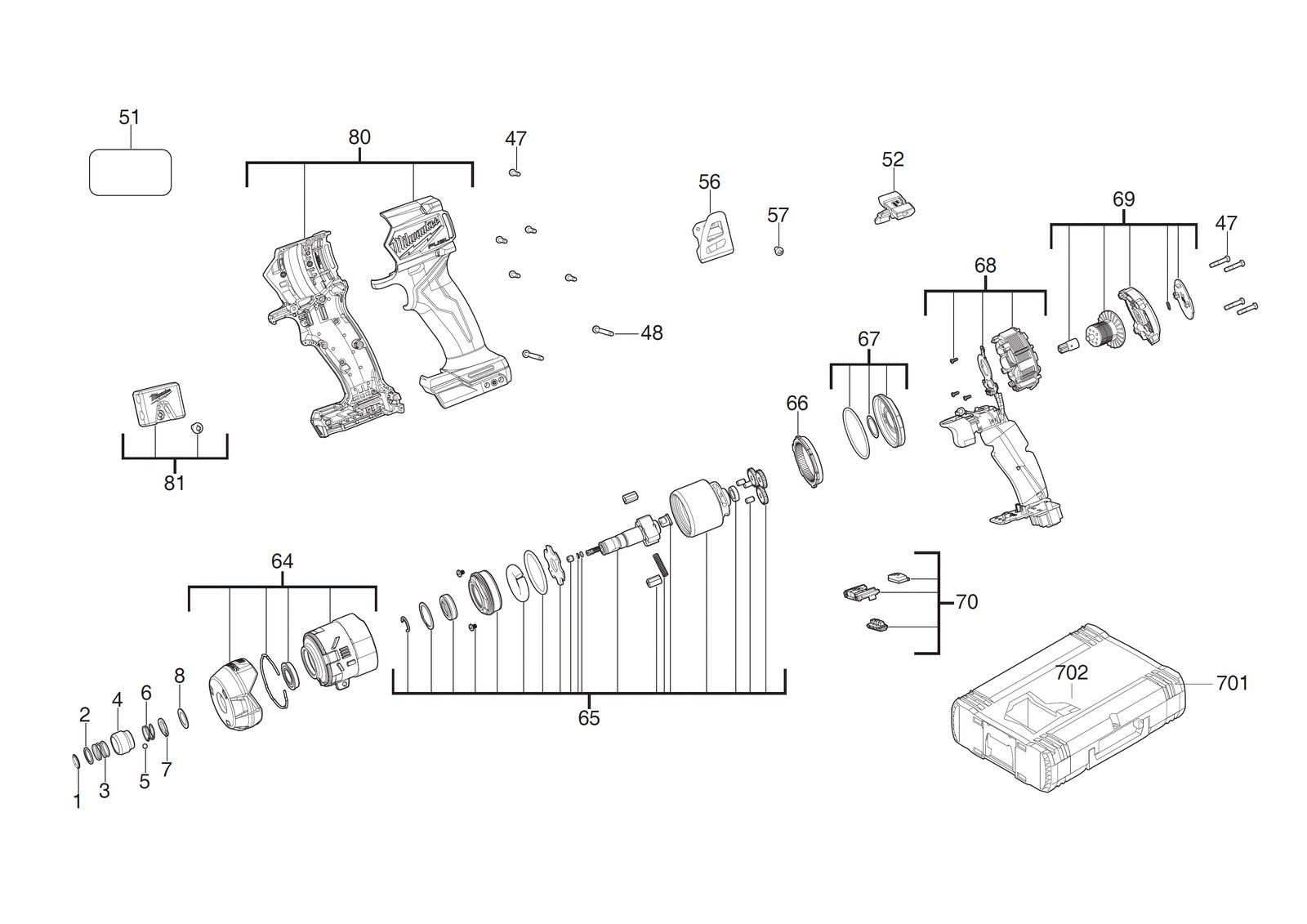

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Snap кольцоSNAP RING | 4931494044товар | 1 | 4058546429256 | |
| 2 | 0002 | ШайбаWASHER | 4931466862товар | 1 | 4058546280796 | |
| 3 | 0003 | ПружинаSPRING | 4931440467товар | 1 | 4002395892044 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931454722товар | 1 | 4058546013394 | |
| 5 | 0005 | ШарикBALL | 4931440304товар | 1 | 4002395891443 | |
| 6 | 0006 | ПружинаSPRING | 4931466863товар | 1 | 4058546280802 | |
| 7 | 0007 | Стопорное кольцоHOLDING RING | 4931454723товар | 1 | 4058546013400 | |
| 8 | 0008 | ШайбаWASHER | 4931508976товар | 1 | 4058546636388 | |
| 9 | 0047 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 10 | 0048 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 11 | 0051 | Шильдик / табличка данныхRATING PLATE | 4931505536товар | 1 | 4058546650018 | |
| 12 | 0052 | КнопкаBUTTON | 4931508977товар | 1 | 4058546636395 | |
| 13 | 0056 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 14 | 0057 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 15 | 0064 | Шестерня кейсGEAR CASE | 4931508978товар | 1 | 4058546636401 | |
| 16 | 0065 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931508979товар | 1 | 4058546636418 | |
| 17 | 0066 | Шестерня sleeveGEAR SLEEVE | 4931508980товар | 1 | 4058546636425 | |
| 18 | 0067 | Защитный колпачокPROTECTIVE CAP | 4931508981товар | 1 | 4058546636432 | |
| 19 | 0068 | ЭлектронныйELECTRONIC | 4931508982товар | 1 | 4058546636449 | |
| 20 | 0069 | РоторROTOR | 4931508983товар | 1 | 4058546636456 | |
| 21 | 0070 | Adjusting buttonADJUSTING BUTTON | 4931508984товар | 1 | 4058546636463 | |
| 22 | 0080 | Рукоятка compl.HANDLE COMPL. | 4931508985товар | 1 | 4058546636470 | |
| 23 | 0081 | Bit держательBIT HOLDER | 4931508986товар | 1 | 4058546636487 | |
| 24 | 0702 | ВставкаINSERT | 4931508987товар | 1 | 4058546636494 |
