Импульсный винтовёрт Milwaukee M18FID3-0X — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M18FID3-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FID3-0XАртикул инструмента: 4933479864Код схемы: 400048128437 позицийКатегория: Гайковёрты и импульсный инструмент

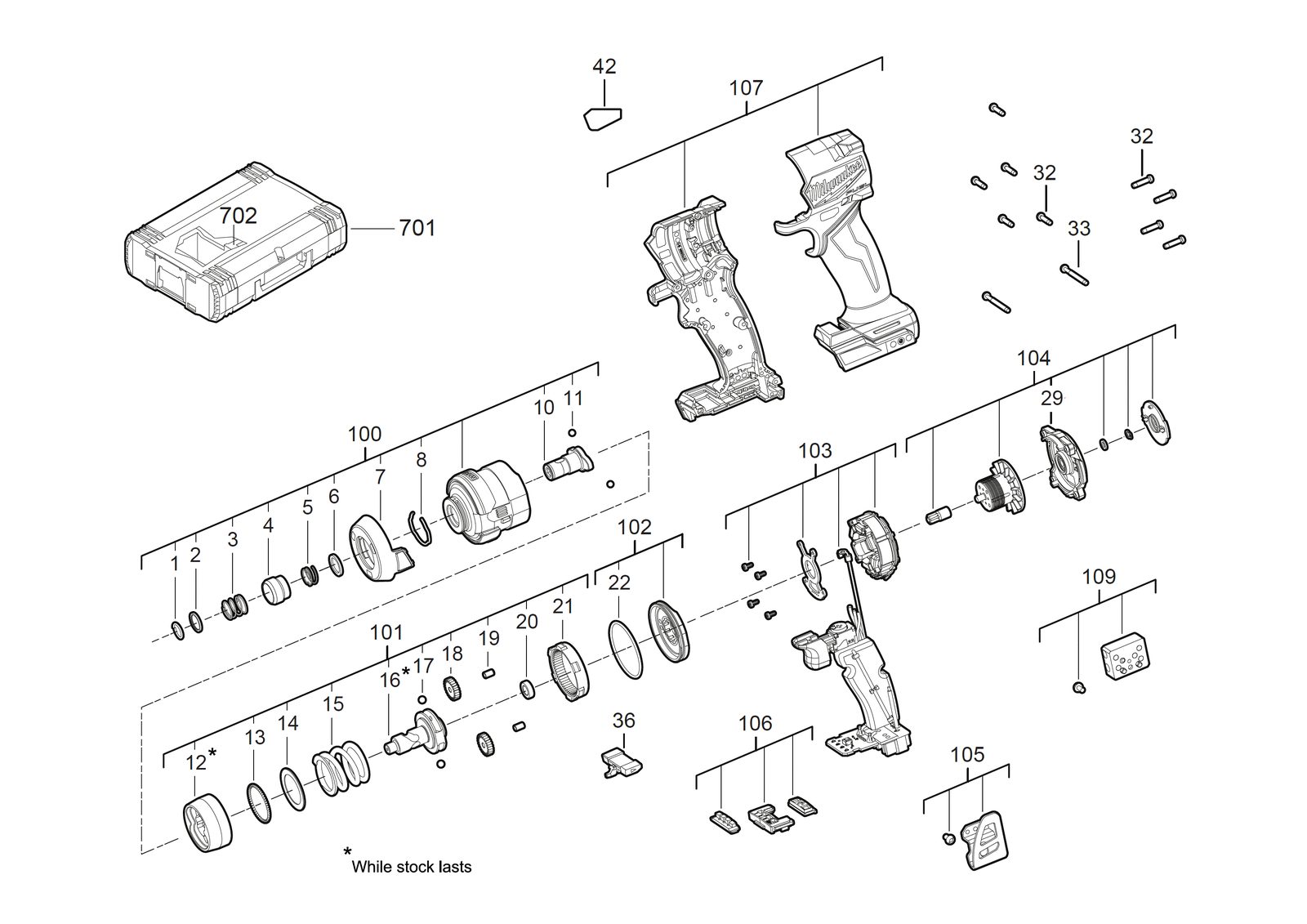

Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Retaining кольцоRETAINING RING | 4931494802товар | 1 | 4058546473747 | |
| 2 | 0002 | ШайбаWASHER | 4931472076товар | 1 | 4058546282936 | |
| 3 | 0003 | ПружинаSPRING | 4931436084товар | 1 | 4002395878567 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931453234товар | 1 | 4002395153275 | |
| 5 | 0005 | ПружинаSPRING | 4931480465товар | 1 | 4058546424800 | |
| 6 | 0006 | ШайбаWASHER | 4931465810товар | 1 | 4058546239107 | |
| 7 | 0007 | Indicator фонарьINDICATOR LIGHT | 4931494803товар | 1 | 4058546473754 | |
| 8 | 0008 | Retaining кольцоRETAINING RING | 4931494804товар | 1 | 4058546473761 | |
| 9 | 0010 | Наковальня / приводной валANVIL | 4931494805товар | 1 | 4058546473778 | |
| 10 | 0011 | ШарикBALL | 4931494806товар | 2 | 4058546473785 | |
| 11 | 0012 | Ударный механизмHAMMER | 4931494807товар | 1 | 4058546473792 | |
| 12 | 0013 | ШарикBALL | 4931494808товар | 50 | 4058546473808 | |
| 13 | 0014 | ШайбаWASHER | 4931494809товар | 1 | 4058546473815 | |
| 14 | 0015 | ПружинаSPRING | 4931465815товар | 1 | 4058546239152 | |
| 15 | 0016 | Cam валCAM SHAFT | 4931494810товар | 1 | — | |
| 16 | 0017 | ШарикBALL | 4931494811товар | 2 | 4058546473839 | |
| 17 | 0018 | Planet шестерняPLANET GEAR | 4931494812товар | 2 | 4058546473846 | |
| 18 | 0019 | ШтифтPIN | 4931494813товар | 2 | 4058546473853 | |
| 19 | 0020 | Шариковый подшипникBALL BEARING | 4931465819товар | 1 | 4058546239190 | |
| 20 | 0021 | Intern.geared wheelINTERN.GEARED WHEEL | 4931465820товар | 1 | 4058546239206 | |
| 21 | 0022 | Уплотнительное кольцоO-RING | 4931465821товар | 1 | 4058546239213 | |
| 22 | 0029 | КолпачокCAP | 4931494814товар | 1 | 4058546473860 | |
| 23 | 0032 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 24 | 0033 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 25 | 0036 | ВыключательSWITCH | 4931494815товар | 1 | 4058546473877 | |
| 26 | 0042 | Шильдик / табличка данныхRATING PLATE | 4931494816товар | 1 | 4058546473884 | |
| 27 | 0100 | Шестерня кейсGEAR CASE | 4931494817товар | 1 | 4058546473891 | |
| 28 | 0101 | Ударный болтIMPACT BOLT | 4931494818товар | 1 | 4058546473907 | |
| 29 | 0102 | Защитная крышкаGUARD CAP | 4931494819товар | 1 | — | |
| 30 | 0103 | ЭлектронныйELECTRONIC | 4931494820товар | 1 | 4058546473921 | |
| 31 | 0104 | Ротор / якорьARMATURE | 4931494821товар | 1 | 4058546473938 | |
| 32 | 0105 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 33 | 0106 | ВыключательSWITCH | 4931494822товар | 1 | 4058546473945 | |
| 34 | 0107 | Комплект рукояткиHANDLE SET | 4931494823товар | 1 | 4058546473952 | |
| 35 | 0109 | Bit держательBIT HOLDER | 4931494824товар | 1 | 4058546473969 | |
| 36 | 0111 | Шестерня кейсGEAR CASE | 4931511116товар | 1 | 4058546637781 | |
| 37 | 0702 | ВставкаINSERT | 4931494825товар | 1 | 4058546473976 |
