Сабельная пила Milwaukee M18FHZ-502X — взрыв-схема
Сервисная страница: Сабельная пила Milwaukee M18FHZ-502X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHZ-502XАртикул инструмента: 4933459885Код схемы: 400048126221 позицияКатегория: Пилы, лобзики и инструмент для резки

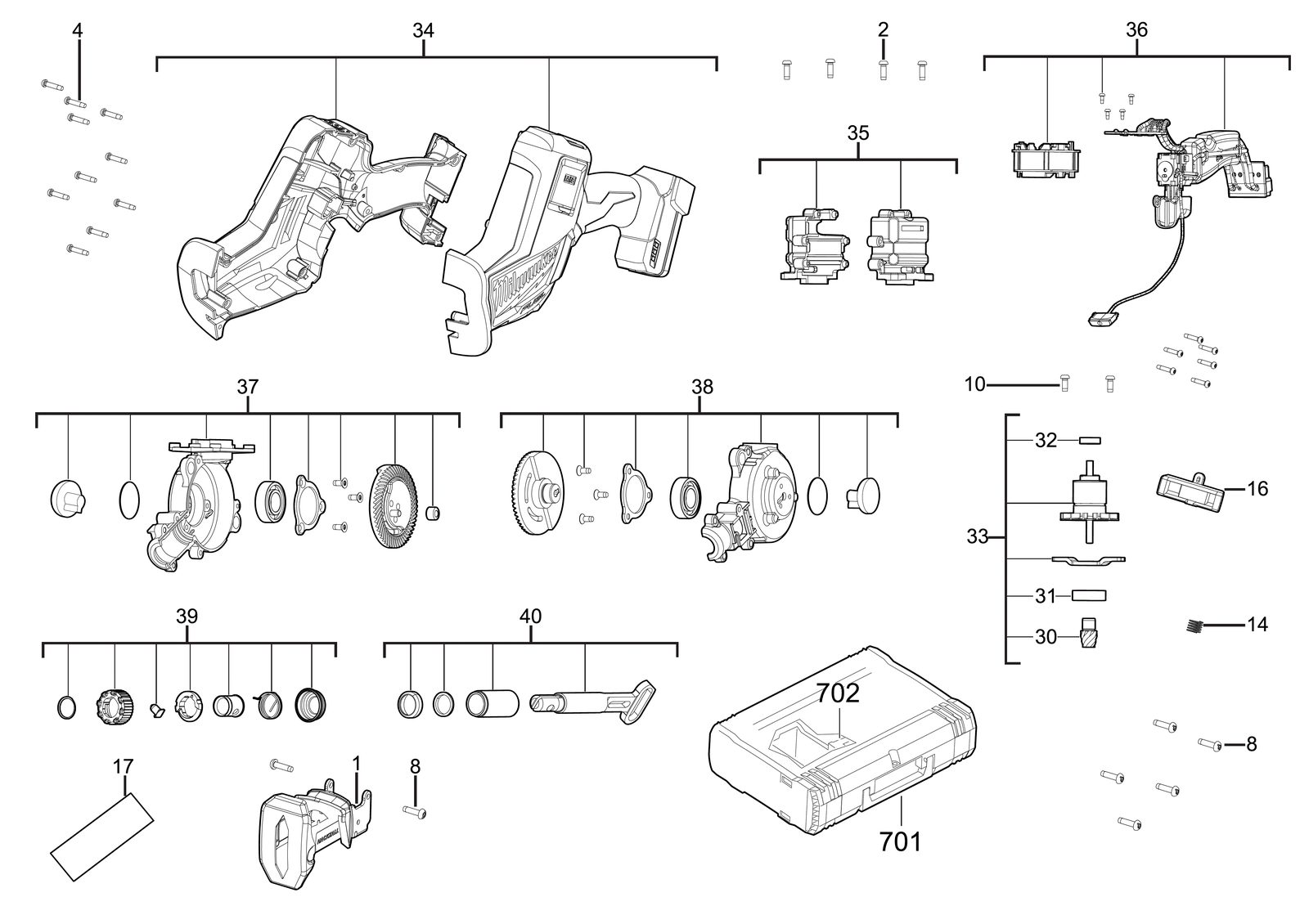

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1 | [trad] part not deatailed[TRAD] PART NOT DEATAILED | 1000063920товар | 1 | — | |
| 2 | 0001 | Distance держательDISTANCE HOLDER | 4931465208товар | 1 | 4058546233082 | |
| 3 | 0002 | ВинтSCREW | 660165011товар | 4 | 4002395903702 | |
| 4 | 0004 | ВинтSCREW | 660031017товар | 10 | 4002395825189 | |
| 5 | 0008 | ВинтSCREW | 661113008товар | 7 | 4002395830077 | |
| 6 | 0010 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 7 | 0014 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 8 | 0016 | Выключатель leverSWITCH LEVER | 4931465209товар | 1 | 4058546233099 | |
| 9 | 0017 | Шильдик / табличка данныхRATING PLATE | 4931480413товар | 1 | 4058546424282 | |
| 10 | 0030 | Коническая шестерняBEVEL GEAR | 4931511318товар | 1 | 4058546651749 | |
| 11 | 0031 | Шариковый подшипникBALL BEARING | 4931465212товар | 1 | 4058546233129 | |
| 12 | 0032 | Шариковый подшипникBALL BEARING | 681286001товар | 1 | 4002395824014 | |
| 13 | 0033 | Двигатель в сбореMOTOR ASSEMBLY | 4931480414товар | 1 | 4058546424299 | |
| 14 | 0034 | КорпусHOUSING | 4931465214товар | 1 | 4058546233143 | |
| 15 | 0035 | Комплект корпуса в сбореHOUSING SET ASSY | 4931465215товар | 1 | 4058546233150 | |
| 16 | 0036 | Электронный выключательELECTRONIC SWITCH | 4931465216товар | 1 | 4058546233167 | |
| 17 | 0037 | Корпус редуктораGEAR BOX HOUSING | 4931480415товар | 1 | 4058546424305 | |
| 18 | 0038 | Корпус редуктораGEAR BOX HOUSING | 4931480416товар | 1 | 4058546424312 | |
| 19 | 0039 | Fixtec-set quik-lok нож clamp комплектFIXTEC-SET QUIK-LOK BLADE CLAMP KIT | 14461011товар | 1 | 4058546069568 | |
| 20 | 0040 | Ram комплектRAM SET | 4931465220товар | 1 | 4058546233204 | |
| 21 | 0702 | ВставкаINSERT | 4931465221товар | 1 | 4058546233211 |
