Угловая шлифовальная машина Milwaukee M18FHSAGO180VXPDB2-0X — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18FHSAGO180VXPDB2-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHSAGO180VXPDB2-0XАртикул инструмента: 4933498942Код схемы: 400050375035 позицийКатегория: Угловые шлифовальные машины

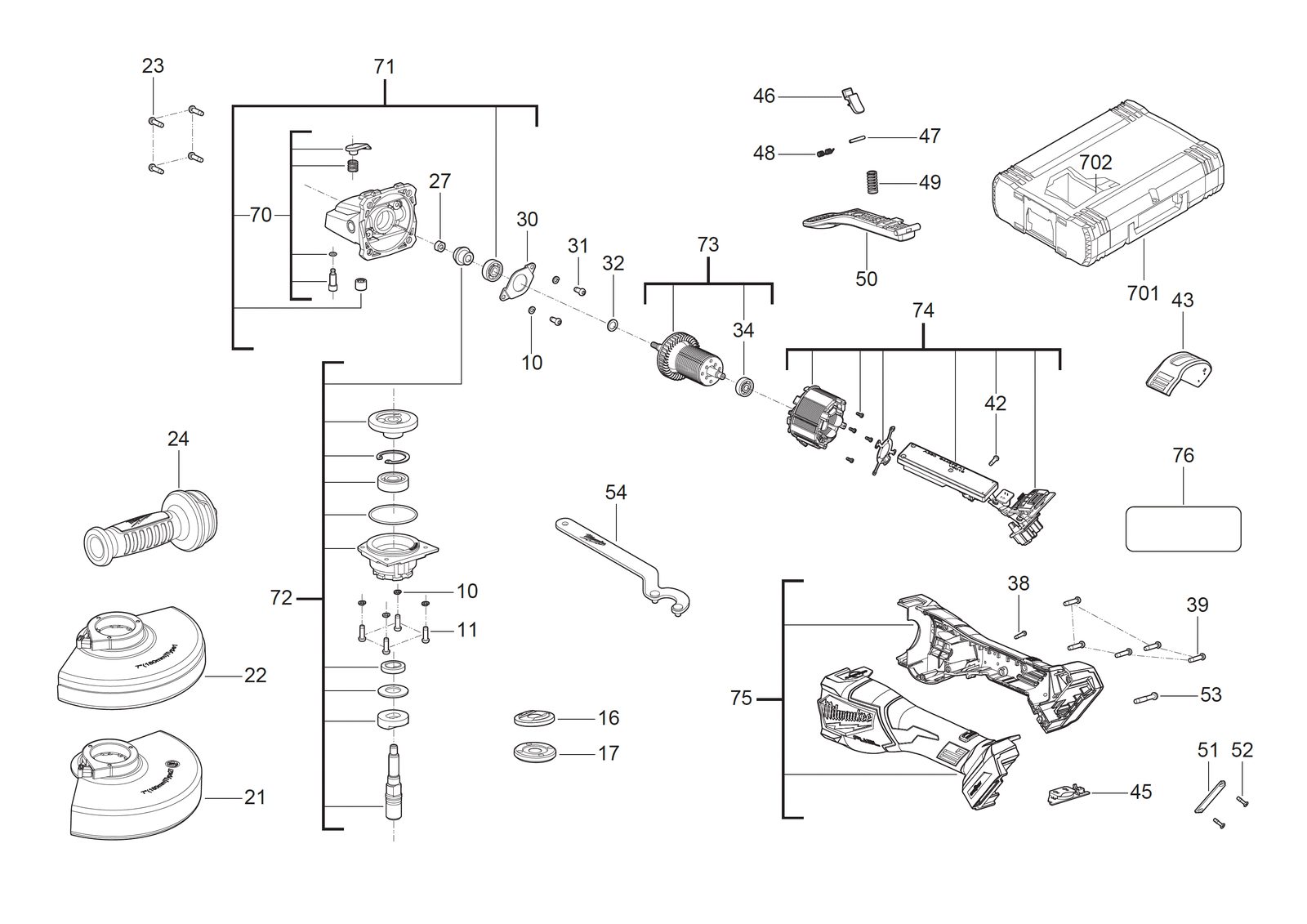

Схема инструмента
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0010 | Защитный шайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 2 | 0011 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 3 | 0016 | ФланецFLANGE | 4931479268товар | 1 | 4058546385835 | |
| 4 | 0017 | Фланцевая гайкаFLANGE NUT | 4931506775товар | 1 | 4058546560898 | |
| 5 | 0021 | Cutting кожухCUTTING GUARD | 4931506776товар | 1 | 4058546560904 | |
| 6 | 0022 | Cutting кожухCUTTING GUARD | 4931506777товар | 1 | 4058546560911 | |
| 7 | 0023 | ВинтSCREW | 4931496932товар | 4 | 4058546552466 | |
| 8 | 0024 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 9 | 0027 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 10 | 0030 | Подшипник cageBEARING CAGE | 672569001товар | 1 | 4002395824533 | |
| 11 | 0031 | ВинтSCREW | 4931473732товар | 2 | 4058546356088 | |
| 12 | 0032 | ШайбаWASHER | 4931479270товар | 1 | 4058546385859 | |
| 13 | 0034 | Шариковый подшипникBALL BEARING | 4931466924товар | 1 | 4058546281410 | |
| 14 | 0038 | ВинтSCREW | 661047001товар | 1 | 4002395824496 | |
| 15 | 0039 | ВинтSCREW | 660031017товар | 5 | 4002395825189 | |
| 16 | 0042 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 17 | 0043 | Dust колпачокDUST CAP | 4931506778товар | 1 | 4058546560928 | |
| 18 | 0045 | Coin cell pcbaCOIN CELL PCBA | 4931506779товар | 1 | 4058546560935 | |
| 19 | 0046 | Курок / выключательTRIGGER | 4931479404товар | 1 | 4058546387198 | |
| 20 | 0047 | БолтBOLT | 4931454155товар | 1 | 4002395285693 | |
| 21 | 0048 | ПружинаSPRING | 4931496284товар | 1 | 4058546534219 | |
| 22 | 0049 | ПружинаSPRING | 4931479407товар | 1 | 4058546387228 | |
| 23 | 0050 | Курок / выключательTRIGGER | 4931496285товар | 1 | 4058546534226 | |
| 24 | 0051 | Корпус крышкаHOUSING COVER | 4931506780товар | 1 | 4058546560942 | |
| 25 | 0052 | ВинтSCREW | 4931496273товар | 2 | 4058546534103 | |
| 26 | 0053 | ВинтSCREW | 4931496283товар | 1 | 4058546534202 | |
| 27 | 0054 | КлючWRENCH | 4931479278товар | 1 | 4058546385934 | |
| 28 | 0070 | Шпиндель lockSPINDLE LOCK | 4931506781товар | 1 | 4058546560959 | |
| 29 | 0071 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931506782товар | 1 | 4058546560966 | |
| 30 | 0072 | Шпиндель комплектSPINDLE KIT | 4931506783товар | 1 | 4058546560973 | |
| 31 | 0073 | РоторROTOR | 4931506784товар | 1 | 4058546560980 | |
| 32 | 0074 | ЭлектронныйELECTRONIC | 4931506785товар | 1 | 4058546560997 | |
| 33 | 0075 | КорпусHOUSING | 4931506786товар | 1 | 4058546561000 | |
| 34 | 0076 | Шильдик / табличка данныхRATING PLATE | 4931506787товар | 1 | 4058546561017 | |
| 35 | 0702 | ВставкаINSERT | 4931506788товар | 1 | 4058546561024 |
