Угловая шлифовальная машина Milwaukee M18FHSAG125XB-0 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18FHSAG125XB-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHSAG125XB-0Артикул инструмента: 4933471075Код схемы: 400046971031 позицияКатегория: Угловые шлифовальные машины

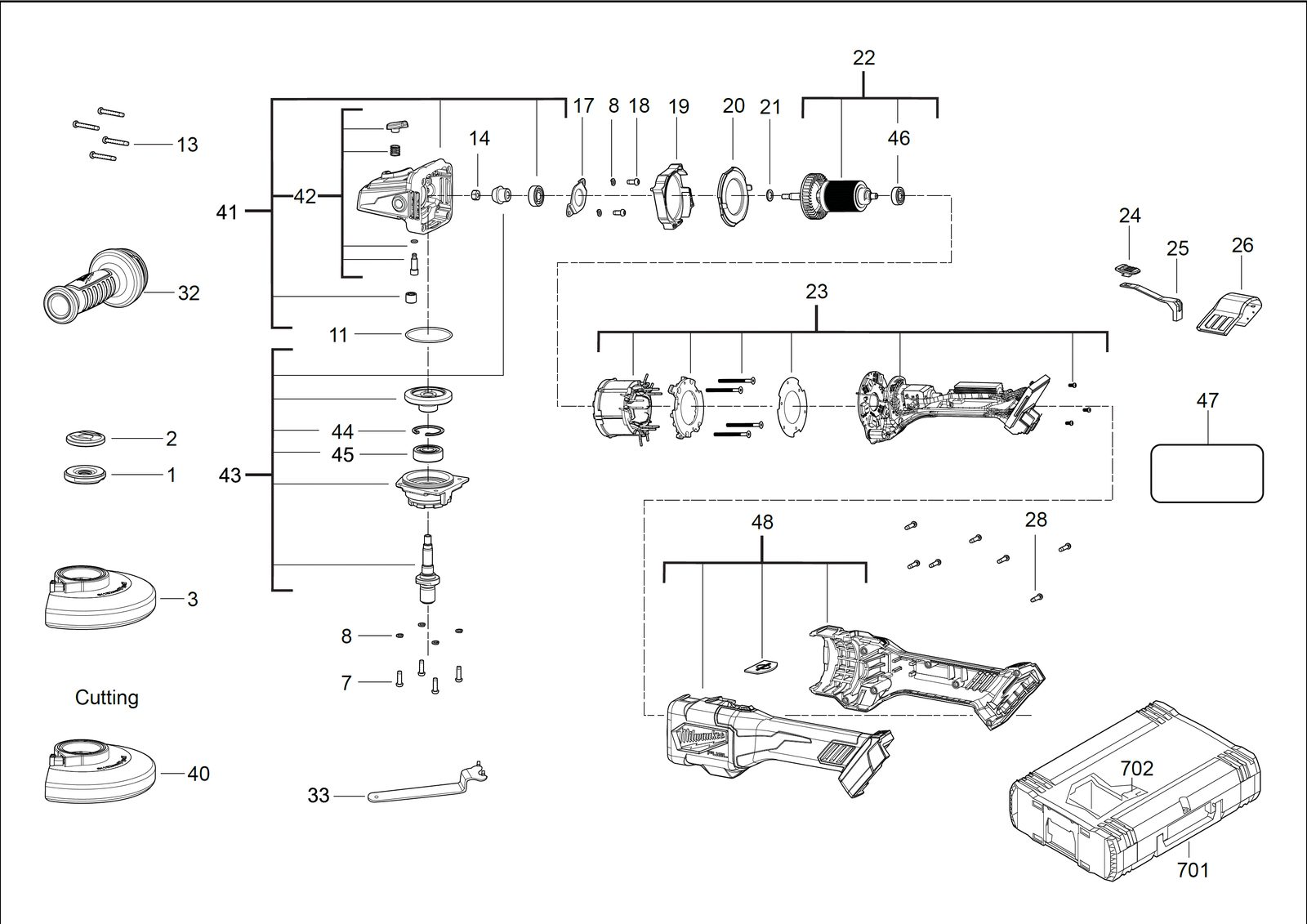

Схема инструмента
Таблица деталей — 31 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Fixtec гайкаFIXTEC NUT | 4931466273товар | 1 | 4058546274900 | |
| 2 | 0002 | ФланецFLANGE | 4931466915товар | 1 | 4058546281328 | |
| 3 | 0003 | Защитный кожухGUARD | 4931466914товар | 1 | 4058546281311 | |
| 4 | 0007 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 5 | 0008 | Защитный шайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 6 | 0011 | Уплотнительное кольцоO-RING | 570699002товар | 1 | 4002395824472 | |
| 7 | 0013 | ВинтSCREW | 4931435023товар | 4 | 4002395857302 | |
| 8 | 0014 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 9 | 0017 | Подшипник cageBEARING CAGE | 672569001товар | 1 | 4002395824533 | |
| 10 | 0018 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 11 | 0019 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931454165товар | 1 | 4002395286393 | |
| 12 | 0020 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931436011товар | 1 | 4002395875368 | |
| 13 | 0021 | ШайбаWASHER | 632876001товар | 1 | — | |
| 14 | 0022 | РоторROTOR | 4931466916товар | 1 | 4058546281335 | |
| 15 | 0023 | ЭлектронныйELECTRONIC | 4931466943товар | 1 | 4058546281601 | |
| 16 | 0024 | Lock в сбореLOCK COMPLETE | 4931466944товар | 1 | 4058546281618 | |
| 17 | 0025 | SliderSLIDER | 4931466945товар | 1 | — | |
| 18 | 0026 | Dust кожухDUST GUARD | 4931466918товар | 1 | 4058546281359 | |
| 19 | 0028 | ВинтSCREW | 660031017товар | 7 | 4002395825189 | |
| 20 | 0032 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 21 | 0033 | КлючWRENCH | 4931466910товар | 1 | 4058546281274 | |
| 22 | 0040 | Защитная крышкаGUARD CAP | 4931452115товар | 1 | 4002395180929 | |
| 23 | 0041 | РедукторGEAR BOX | 4931466921товар | 1 | 4058546281380 | |
| 24 | 0042 | Шпиндель lockSPINDLE LOCK | 4931466922товар | 1 | 4058546281397 | |
| 25 | 0043 | Шпиндель комплектSPINDLE KIT | 4931466923товар | 1 | 4058546281403 | |
| 26 | 0044 | Стопорное кольцоHOLDING RING | 4931435476товар | 1 | 4002395891658 | |
| 27 | 0045 | Шариковый подшипникBALL BEARING | 4931466315товар | 1 | 4058546275327 | |
| 28 | 0046 | Шариковый подшипникBALL BEARING | 4931466924товар | 1 | 4058546281410 | |
| 29 | 0047 | Шильдик / табличка данныхRATING PLATE | 4931466946товар | 1 | 4058546281632 | |
| 30 | 0048 | КорпусHOUSING | 4931466948товар | 1 | 4058546281656 | |
| 31 | 0702 | ВставкаINSERT | 4931466928товар | 1 | 4058546281458 |
