Пила Milwaukee M18FHS20-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FHS20-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHS20-0Артикул инструмента: 4933480117Код схемы: 400049166041 позицияКатегория: Пилы, лобзики и инструмент для резки

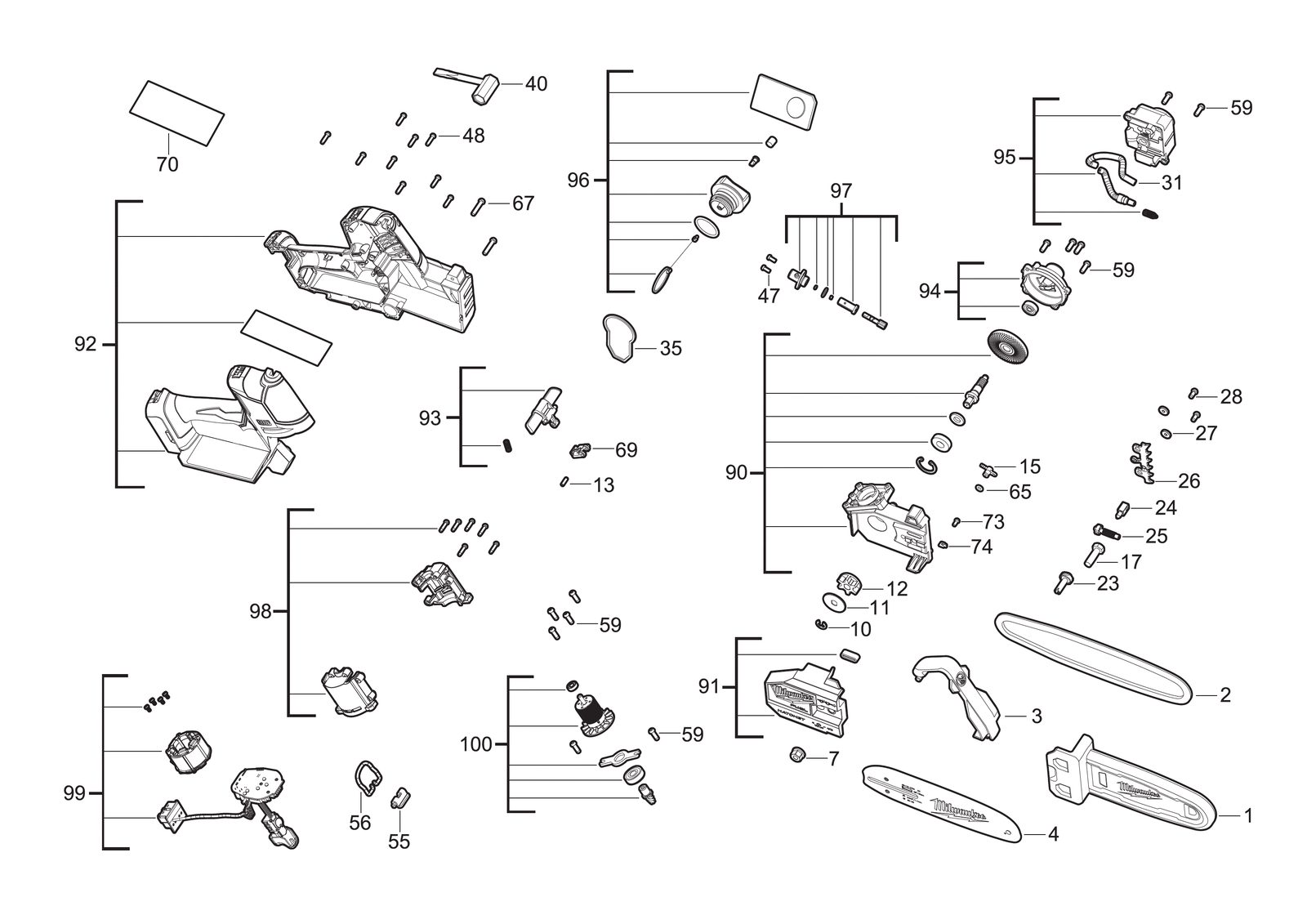

Схема инструмента
Таблица деталей — 41 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Safty кожухSAFTY GUARD | 4931494713товар | 1 | 4058546472856 | |
| 2 | 0002 | Saw chain hat. 3/8lp x 203 x 1.1 - 1pcSAW CHAIN HAT. 3/8LP X 203 X 1.1 - 1PC | 4932480176товар | 1 | 4058546404611 | |
| 3 | 0003 | Защитная крышкаGUARD CAP | 4931494714товар | 1 | 4058546472863 | |
| 4 | 0004 | Guide bar 8in/20cmGuide Bar 8in/20cm | 4932480169товар | 1 | 4058546404543 | |
| 5 | 0007 | ГайкаNUT | 4931465951товар | 1 | 4058546240516 | |
| 6 | 0010 | ВтулкаSLEEVE | 4931436401товар | 1 | 4002395250295 | |
| 7 | 0011 | ШайбаWASHER | 4931465946товар | 1 | 4058546240462 | |
| 8 | 0012 | SprocketSPROCKET | 4931473739товар | 1 | 4058546356156 | |
| 9 | 0013 | Lock штифтLOCK PIN | 4931494715товар | 1 | 4058546472870 | |
| 10 | 0015 | Разъём / соединительCONNECTOR | 4931494716товар | 1 | 4058546472887 | |
| 11 | 0017 | ВинтSCREW | 4931466697товар | 1 | 4058546279141 | |
| 12 | 0023 | ВинтSCREW | 4931465949товар | 1 | 4058546240493 | |
| 13 | 0024 | Tension пружинаTENSION SPRING | 4931494718товар | 1 | 4058546472900 | |
| 14 | 0025 | ВинтSCREW | 4931494719товар | 1 | 4058546472917 | |
| 15 | 0026 | SpikeSPIKE | 4931494720товар | 1 | 4058546472924 | |
| 16 | 0027 | ШайбаWASHER | 4931454311товар | 2 | 4002395285419 | |
| 17 | 0028 | ВинтSCREW | 4931473732товар | 2 | 4058546356088 | |
| 18 | 0031 | ШлангHOSE | 4931473734товар | 1 | 4058546356101 | |
| 19 | 0035 | ПрокладкаGASKET | 4931473731товар | 1 | 4058546356071 | |
| 20 | 0040 | КлючWRENCH | 4931465931товар | 1 | 4058546240318 | |
| 21 | 0047 | ВинтSCREW | 4931435474товар | 2 | 4002395891634 | |
| 22 | 0055 | КронштейнBRACKET | 4931494722товар | 1 | 4058546472948 | |
| 23 | 0056 | КольцоRING | 4931494723товар | 1 | 4058546472955 | |
| 24 | 0059 | ВинтSCREW | 4931435150товар | 12 | 4002395859948 | |
| 25 | 0065 | Уплотнительное кольцоO-RING | 4931494724товар | 1 | 4058546472962 | |
| 26 | 0067 | ВинтSCREW | 4931473740товар | 2 | 4058546356163 | |
| 27 | 0069 | Замок / фиксаторLOCK | 4931494725товар | 1 | 4058546472979 | |
| 28 | 0070 | Шильдик / табличка данныхRATING PLATE | 4931495659товар | 1 | 4058546493271 | |
| 29 | 0073 | ВинтSCREW | 4931436265товар | 1 | 4002395253418 | |
| 30 | 0074 | ПластинаPLATE | 4931494727товар | 1 | 4058546472993 | |
| 31 | 0090 | Шестерня кейсGEAR CASE | 4931494728товар | 1 | 4058546473006 | |
| 32 | 0091 | Кожух крышкаGUARD COVER | 4931494729товар | 1 | 4058546473013 | |
| 33 | 0092 | Комплект корпуса в сбореHOUSING SET ASSY | 4931495660товар | 1 | 4058546493288 | |
| 34 | 0093 | Курок / выключательTRIGGER | 4931494731товар | 1 | 4058546473037 | |
| 35 | 0094 | Крышка в сбореCOVER ASSY | 4931494732товар | 1 | 4058546473044 | |
| 36 | 0095 | БакTANK | 4931494733товар | 1 | 4058546473051 | |
| 37 | 0096 | КолпачокCAP | 4931494734товар | 1 | 4058546473068 | |
| 38 | 0097 | Oil насосOIL PUMP | 4931473753товар | 1 | 4058546356293 | |
| 39 | 0098 | Двигатель крышкаMOTOR COVER | 4931494735товар | 1 | 4058546473075 | |
| 40 | 0099 | ЭлектронныйELECTRONIC | 4931495661товар | 1 | 4058546493295 | |
| 41 | 0100 | РоторROTOR | 4931494737товар | 1 | 4058546473099 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
