Перфоратор Milwaukee M18FHM-0C — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18FHM-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHM-0CАртикул инструмента: 4933464893Код схемы: 400048198849 позицийКатегория: Перфораторы и отбойные молотки

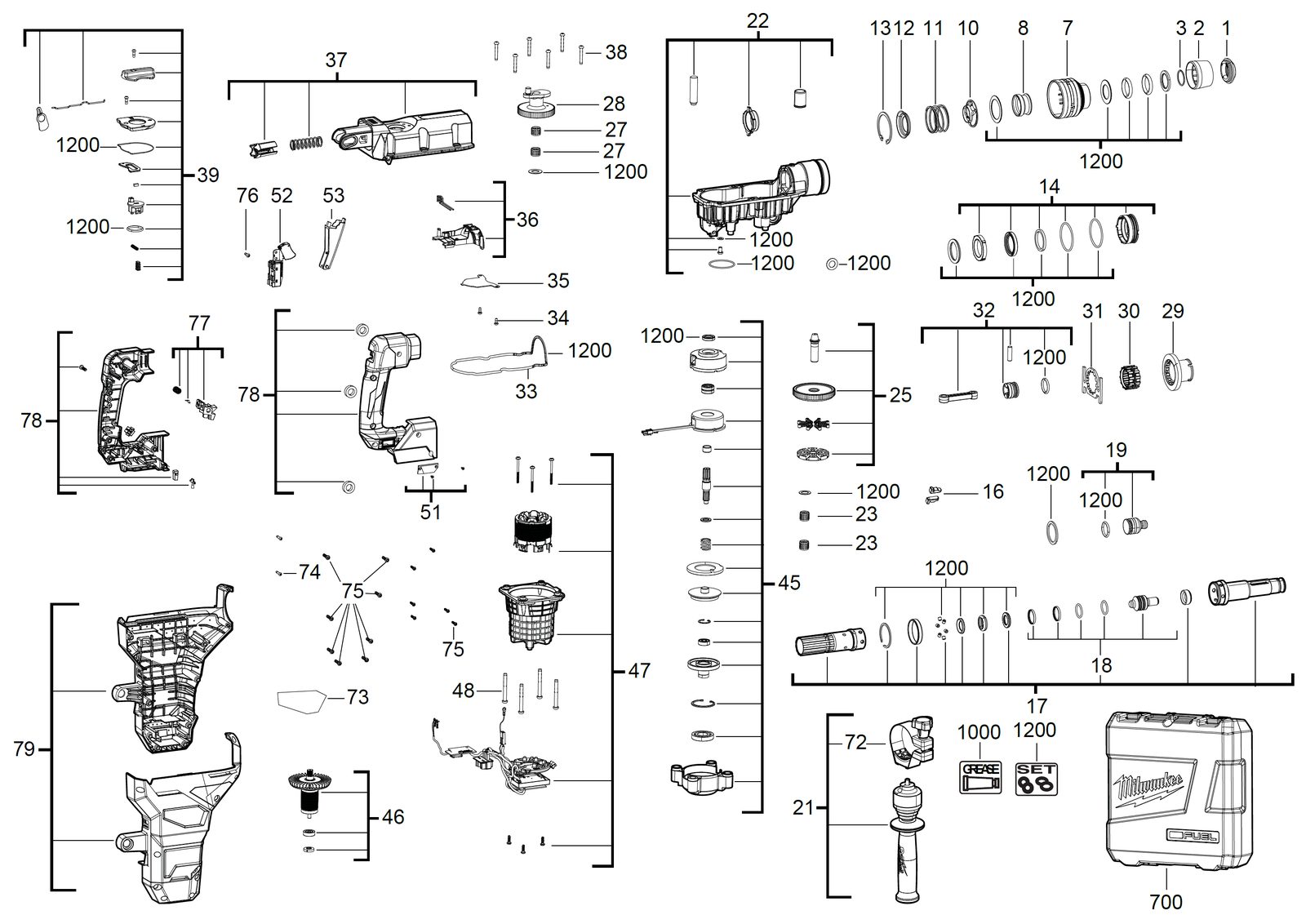

Схема инструмента
Таблица деталей — 49 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый колпачокRUBBER CAP | 4931435353товар | 1 | 4002395889136 | |
| 2 | 0002 | КолпачокCAP | 4931435133товар | 1 | 4002395858576 | |
| 3 | 0003 | Стопорное кольцоHOLDING RING | 4931435134товар | 1 | 4002395858583 | |
| 4 | 0007 | CollarCOLLAR | 4931435138товар | 1 | 4002395859221 | |
| 5 | 0008 | Interlock sleaveINTERLOCK SLEAVE | 4931435139товар | 1 | 4002395859238 | |
| 6 | 0010 | Элемент блокировкиINTERLOCK ELEMENT | 4931466761товар | 1 | 4058546279783 | |
| 7 | 0011 | ПружинаSPRING | 4931435140товар | 1 | 4002395859245 | |
| 8 | 0012 | ПластинаPLATE | 633152001товар | 1 | 4002395857708 | |
| 9 | 0013 | Защитный шайбаPROTECTION WASHER | 4931435141товар | 1 | 4002395859252 | |
| 10 | 0014 | Подшипник end пластинаBEARING END PLATE | 4931466634товар | 1 | 4058546278519 | |
| 11 | 0016 | CamCAM | 4931435144товар | 2 | 4002395859283 | |
| 12 | 0017 | Шпиндель комплектSPINDLE KIT | 4931466635товар | 1 | 4058546278526 | |
| 13 | 0018 | Snap dieSNAP DIE | 4931466636товар | 1 | 4058546278533 | |
| 14 | 0019 | Percussion bodyPERCUSSION BODY | 4931466637товар | 1 | 4058546278540 | |
| 15 | 0021 | Дополнительная рукояткаAUXILIARY HANDLE | 4931466638товар | 1 | 4058546278557 | |
| 16 | 0022 | РедукторGEAR BOX | 4931466639товар | 1 | 4058546278564 | |
| 17 | 0023 | Игольчатый подшипникNEEDLE BEARING | 4931466640товар | 2 | 4058546278571 | |
| 18 | 0025 | Slip clutchSLIP CLUTCH | 4931466641товар | 1 | 4058546278588 | |
| 19 | 0027 | Игольчатый подшипникNEEDLE BEARING | 4931435168товар | 2 | 4002395860623 | |
| 20 | 0028 | Crank wheelCRANK WHEEL | 4931466642товар | 1 | 4058546278595 | |
| 21 | 0029 | Коническая шестерняBEVEL GEAR | 4931466643товар | 1 | 4058546278601 | |
| 22 | 0030 | Комплект collarSET COLLAR | 4931466644товар | 1 | 4058546278618 | |
| 23 | 0031 | Фиксирующий пластинаLOCKING PLATE | 4931466645товар | 1 | 4058546278625 | |
| 24 | 0032 | PistonPISTON | 4931466646товар | 1 | 4058546278632 | |
| 25 | 0033 | ПрокладкаGASKET | 4931495609товар | 1 | 4058546492779 | |
| 26 | 0034 | ВинтSCREW | 661189001товар | 2 | 4002395855148 | |
| 27 | 0035 | Latch пластинаLATCH PLATE | 4931466647товар | 1 | 4058546278649 | |
| 28 | 0036 | Adjusting pieceADJUSTING PIECE | 4931466648товар | 1 | 4058546278656 | |
| 29 | 0037 | Крышка редуктораGEAR BOX COVER | 4931466649товар | 1 | 4058546278663 | |
| 30 | 0038 | ВинтSCREW | 4931435158товар | 6 | 4002395860722 | |
| 31 | 0039 | ВыключательSWITCH | 4931466650товар | 1 | 4058546278670 | |
| 32 | 0045 | Coupling комплектCOUPLING SET | 4931466651товар | 1 | 4058546278687 | |
| 33 | 0046 | Ротор в сбореARMATURE ASSEMBLY | 4931466652товар | 1 | 4058546278694 | |
| 34 | 0047 | Двигатель в сбореMOTOR ASSEMBLY | 4931506821товар | 1 | 4058546561352 | |
| 35 | 0048 | ВинтSCREW | 4931466654товар | 4 | 4058546278717 | |
| 36 | 0051 | Защитный колпачокPROTECTIVE CAP | 4931466655товар | 1 | 4058546278724 | |
| 37 | 0052 | ВыключательSWITCH | 4931465965товар | 1 | 4058546271824 | |
| 38 | 0053 | Выключатель крышкаSWITCH COVER | 4931466656товар | 1 | 4058546278731 | |
| 39 | 0072 | BandBAND | 4931466657товар | 1 | 4058546278748 | |
| 40 | 0073 | Шильдик / табличка данныхRATING PLATE | 4931506822товар | 1 | 4058546561369 | |
| 41 | 0074 | ВинтSCREW | 660031017товар | 2 | 4002395825189 | |
| 42 | 0075 | ВинтSCREW | 4931466659товар | 15 | 4058546278762 | |
| 43 | 0076 | ВинтSCREW | 4931447515товар | 1 | 4002395880539 | |
| 44 | 0077 | Фиксирующий pieceLOCKING PIECE | 4931466660товар | 1 | 4058546278779 | |
| 45 | 0078 | Комплект рукояткиHANDLE SET | 4931466661товар | 1 | 4058546278786 | |
| 46 | 0079 | КорпусHOUSING | 4931466662товар | 1 | 4058546278793 | |
| 47 | 0700 | КейсCARRYING CASE | 4931466663товар | 1 | 4058546278809 | |
| 48 | 1000 | GreaseGREASE | 4931455865товар | 2 | 4002395245925 | |
| 49 | 1200 | Maintenance комплектMAINTENANCE SET | 4931466664товар | 1 | 4058546278816 |
