Гайковёрт Milwaukee M18FHIWF1R-122C — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18FHIWF1R-122C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHIWF1R-122CАртикул инструмента: 4933493141Код схемы: 400049798843 позицииКатегория: Гайковёрты и импульсный инструмент

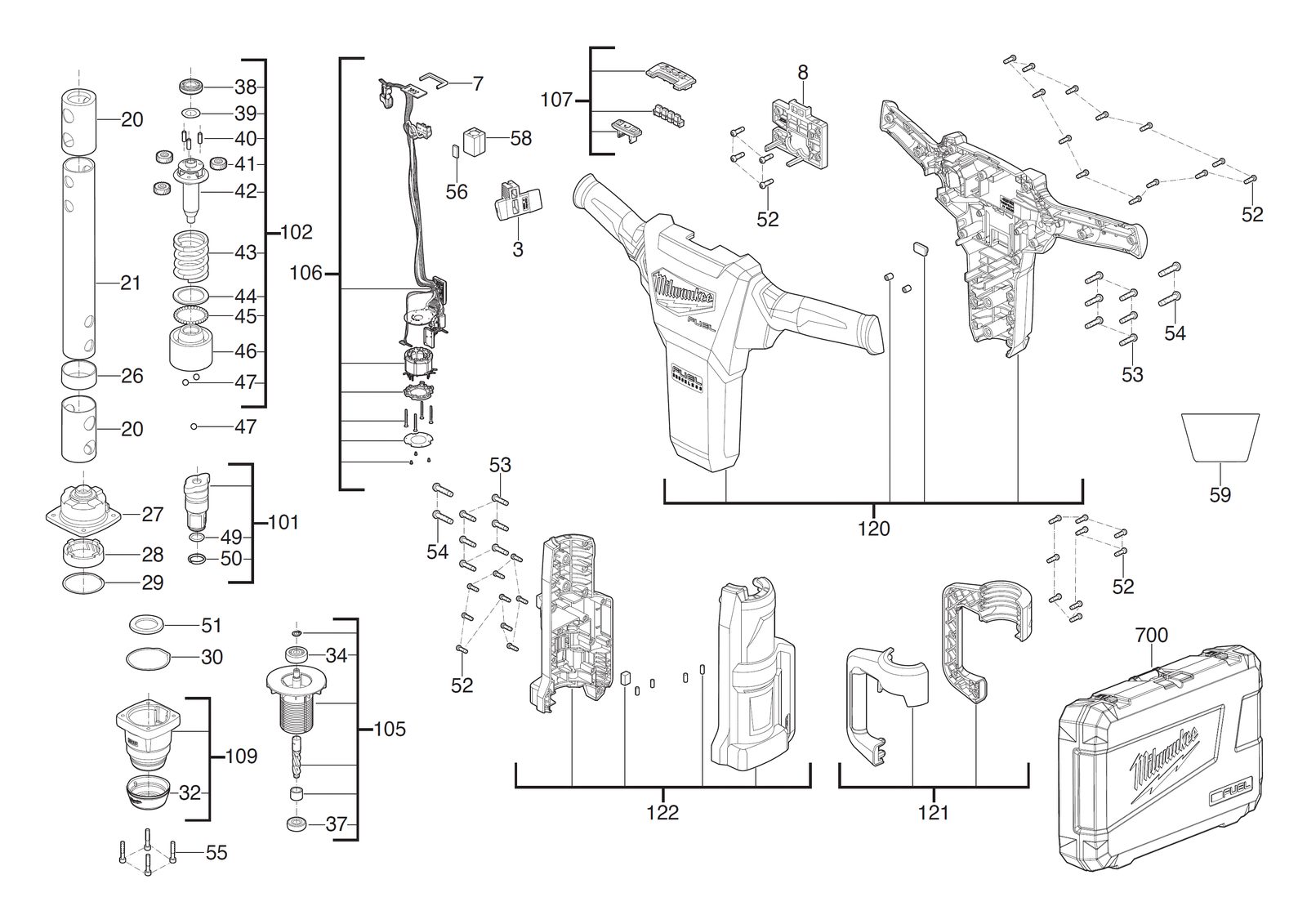

Схема инструмента
Таблица деталей — 43 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Выключатель leverSWITCH LEVER | 4931496036товар | 1 | 4058546531737 | |
| 2 | 0007 | IsolationISOLATION | 4931496037товар | 1 | 4058546531744 | |
| 3 | 0008 | КрышкаCOVER | 4931496038товар | 1 | 4058546531751 | |
| 4 | 0020 | Резиновый sleeveRUBBER SLEEVE | 4931496039товар | 2 | 4058546531768 | |
| 5 | 0021 | ТрубкаTUBE | 4931496040товар | 1 | 4058546531775 | |
| 6 | 0026 | Supporting кольцоSUPPORTING RING | 4931496041товар | 1 | 4058546531782 | |
| 7 | 0027 | Шестерня кейсGEAR CASE | 4931496042товар | 1 | 4058546531799 | |
| 8 | 0028 | Intern.geared wheelINTERN.GEARED WHEEL | 4931496043товар | 1 | 4058546531805 | |
| 9 | 0029 | Стопорное кольцоHOLDING RING | 4931465319товар | 1 | 4058546234195 | |
| 10 | 0030 | ПрокладкаGASKET | 4931472118товар | 1 | 4058546283353 | |
| 11 | 0032 | Резиновый footRUBBER FOOT | 4931496044товар | 1 | 4058546531812 | |
| 12 | 0034 | Шариковый подшипникBALL BEARING | 4931496055товар | 1 | 4058546531928 | |
| 13 | 0037 | Шариковый подшипникBALL BEARING | 4931472120товар | 1 | 4058546283377 | |
| 14 | 0038 | Шариковый подшипникBALL BEARING | 4931472117товар | 1 | 4058546283346 | |
| 15 | 0039 | Подшипник шайбаBEARING WASHER | 4931465317товар | 1 | 4058546234171 | |
| 16 | 0040 | ШтифтPIN | 671565004товар | 3 | 4002395825028 | |
| 17 | 0041 | Planetary drivePLANETARY DRIVE | 4931465316товар | 3 | 4058546234164 | |
| 18 | 0042 | Cam валCAM SHAFT | 4931472116товар | 1 | 4058546283339 | |
| 19 | 0043 | ПружинаSPRING | 4931472114товар | 1 | 4058546283315 | |
| 20 | 0044 | ШайбаWASHER | 4931472113товар | 1 | 4058546283308 | |
| 21 | 0045 | ШарикBALL | 4931440453товар | 31 | 4002395892020 | |
| 22 | 0046 | Ударный механизмHAMMER | 4931472112товар | 1 | 4058546283292 | |
| 23 | 0047 | ШарикBALL | 4931472115товар | 3 | 4058546283322 | |
| 24 | 0049 | Уплотнительное кольцоO-RING | 4931472111товар | 1 | 4058546283285 | |
| 25 | 0050 | Защитный шайбаPROTECTION WASHER | 4931472110товар | 1 | 4058546283278 | |
| 26 | 0051 | Резиновый discRUBBER DISC | 4931472109товар | 1 | 4058546283261 | |
| 27 | 0052 | ВинтSCREW | 4931473361товар | 35 | 4058546336639 | |
| 28 | 0053 | ВинтSCREW | 4931465543товар | 12 | 4058546236434 | |
| 29 | 0054 | ВинтSCREW | 4931480405товар | 4 | 4058546424206 | |
| 30 | 0055 | ВинтSCREW | 4931480449товар | 4 | 4058546424640 | |
| 31 | 0056 | FoamFOAM | 4931496045товар | 1 | 4058546531829 | |
| 32 | 0058 | Защитный кожухGUARD | 4931494988товар | 1 | 4058546486563 | |
| 33 | 0059 | НаклейкаLABEL | 4931496046товар | 1 | 4058546531836 | |
| 34 | 0101 | Наковальня / приводной валANVIL | 4931472125товар | 1 | 4058546283421 | |
| 35 | 0102 | Ударный механизмHAMMER | 4931472126товар | 1 | 4058546283438 | |
| 36 | 0105 | РоторROTOR | 4931496047товар | 1 | 4058546531843 | |
| 37 | 0106 | ЭлектронныйELECTRONIC | 4931496048товар | 1 | 4058546531850 | |
| 38 | 0107 | ВыключательSWITCH | 4931496049товар | 1 | 4058546531867 | |
| 39 | 0109 | Крышка редуктораGEAR BOX COVER | 4931496050товар | 1 | 4058546531874 | |
| 40 | 0120 | КорпусHOUSING | 4931496051товар | 1 | 4058546531881 | |
| 41 | 0121 | РукояткаHANDLE | 4931496052товар | 1 | 4058546531898 | |
| 42 | 0122 | Корпус двигателяMOTOR HOUSING | 4931496053товар | 1 | 4058546531904 | |
| 43 | 0700 | Tool редукторTOOL BOX | 4931496054товар | 1 | 4058546531911 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
