Гайковёрт Milwaukee M18FHIW2P12-0X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18FHIW2P12-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FHIW2P12-0XАртикул инструмента: 4933492785Код схемы: 400049773039 позицийКатегория: Гайковёрты и импульсный инструмент

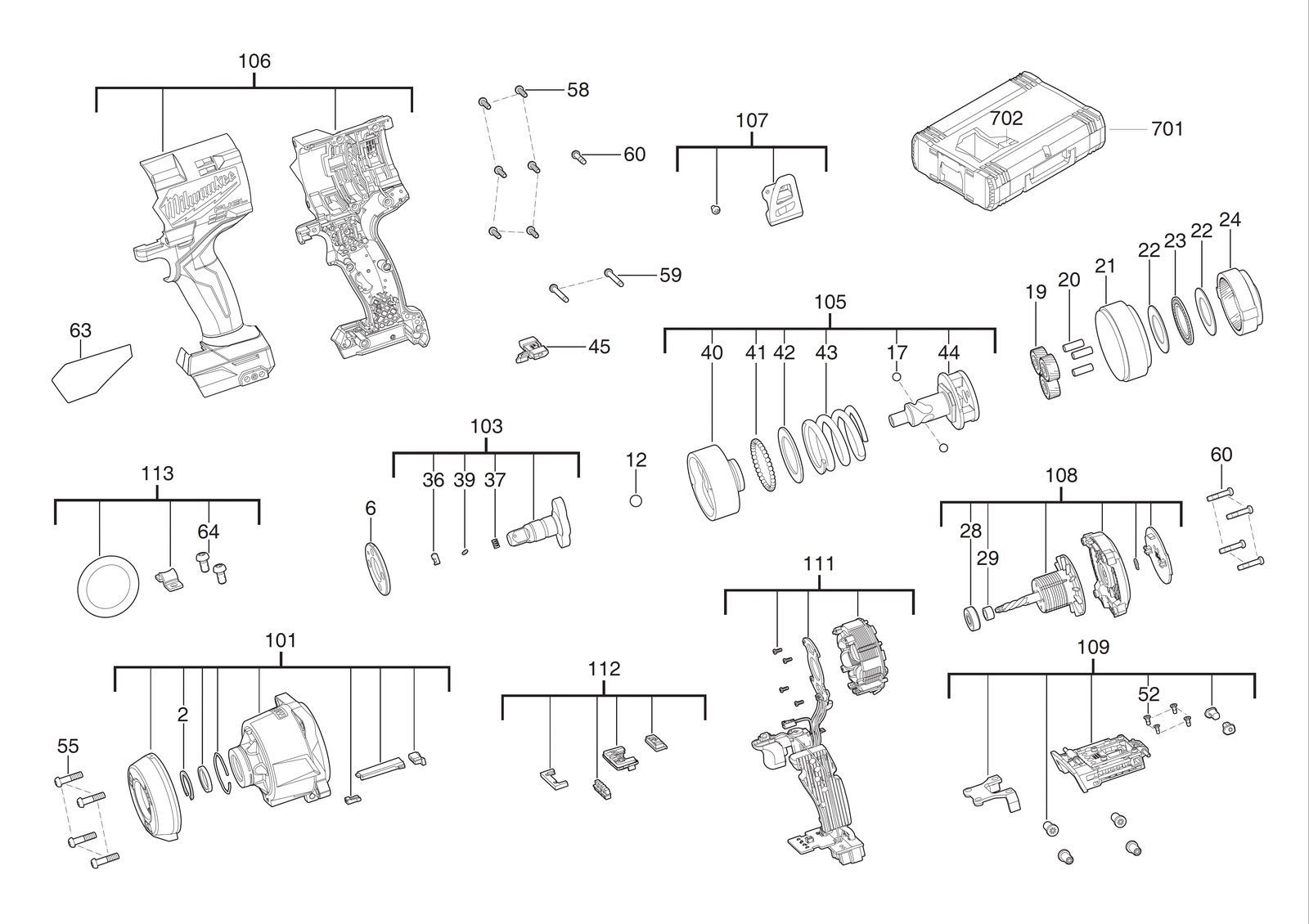

Схема инструмента
Таблица деталей — 39 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Защитный шайбаPROTECTION WASHER | 4931453319товар | 1 | 4002395162451 | |
| 2 | 0006 | ШайбаWASHER | 4931496133товар | 1 | 4058546532703 | |
| 3 | 0012 | ШарикBALL | 4931496134товар | 1 | 4058546532710 | |
| 4 | 0017 | ШарикBALL | 4931496135товар | 2 | 4058546532727 | |
| 5 | 0019 | Planet шестерняPLANET GEAR | 4931496136товар | 3 | 4058546532734 | |
| 6 | 0020 | ШтифтPIN | 4931496137товар | 3 | 4058546532741 | |
| 7 | 0021 | УплотнениеSEAL | 4931496138товар | 1 | 4058546532758 | |
| 8 | 0022 | ШайбаWASHER | 4931496139товар | 2 | 4058546532765 | |
| 9 | 0023 | Игольчатый подшипникNEEDLE BEARING | 4931496140товар | 1 | 4058546532772 | |
| 10 | 0024 | ШестерняGEAR | 4931496141товар | 1 | — | |
| 11 | 0028 | ПодшипникBEARING | 4931496142товар | 1 | 4058546532796 | |
| 12 | 0029 | BushingBUSHING | 4931496143товар | 1 | 4058546532802 | |
| 13 | 0036 | ШтифтPIN | 4931496144товар | 1 | 4058546532819 | |
| 14 | 0037 | ПружинаSPRING | 4931496145товар | 1 | 4058546532826 | |
| 15 | 0039 | БолтBOLT | 4931453279товар | 1 | 4002395159307 | |
| 16 | 0040 | Ударный механизмHAMMER | 4931496146товар | 1 | 4058546532833 | |
| 17 | 0041 | ШарикBALL | 4931494806товар | 34 | 4058546473785 | |
| 18 | 0042 | ШайбаWASHER | 4931496147товар | 1 | 4058546532840 | |
| 19 | 0043 | ПружинаSPRING | 4931496148товар | 1 | 4058546532857 | |
| 20 | 0044 | Cam валCAM SHAFT | 4931496149товар | 1 | 4058546532864 | |
| 21 | 0045 | КнопкаBUTTON | 4931496150товар | 1 | 4058546532871 | |
| 22 | 0052 | ВинтSCREW | 4931472925товар | 4 | 4058546332273 | |
| 23 | 0055 | ВинтSCREW | 4931496151товар | 4 | 4058546532888 | |
| 24 | 0058 | ВинтSCREW | 4931496152товар | 6 | 4058546532895 | |
| 25 | 0059 | ВинтSCREW | 4931465325товар | 2 | 4058546234256 | |
| 26 | 0060 | ВинтSCREW | 4931465324товар | 5 | 4058546234249 | |
| 27 | 0063 | Шильдик / табличка данныхRATING PLATE | 4931496153товар | 1 | 4058546532901 | |
| 28 | 0064 | ВинтSCREW | 4931496154товар | 2 | 4058546532918 | |
| 29 | 0101 | Шестерня кейсGEAR CASE | 4931496155товар | 1 | 4058546532925 | |
| 30 | 0103 | Наковальня / приводной валANVIL | 4931496156товар | 1 | 4058546532932 | |
| 31 | 0105 | Шестерня unitGEAR UNIT | 4931496157товар | 1 | 4058546532949 | |
| 32 | 0106 | КорпусHOUSING | 4931496158товар | 1 | 4058546532956 | |
| 33 | 0107 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 34 | 0108 | РоторROTOR | 4931496159товар | 1 | 4058546532963 | |
| 35 | 0109 | КомплектKIT | 4931496160товар | 1 | 4058546532970 | |
| 36 | 0111 | ЭлектронныйELECTRONIC | 4931496161товар | 1 | 4058546532987 | |
| 37 | 0112 | ВыключательSWITCH | 4931496162товар | 1 | 4058546532994 | |
| 38 | 0113 | КольцоRING | 4931496163товар | 1 | 4058546533007 | |
| 39 | 0702 | ВставкаINSERT | 4931496164товар | 1 | 4058546533014 |
